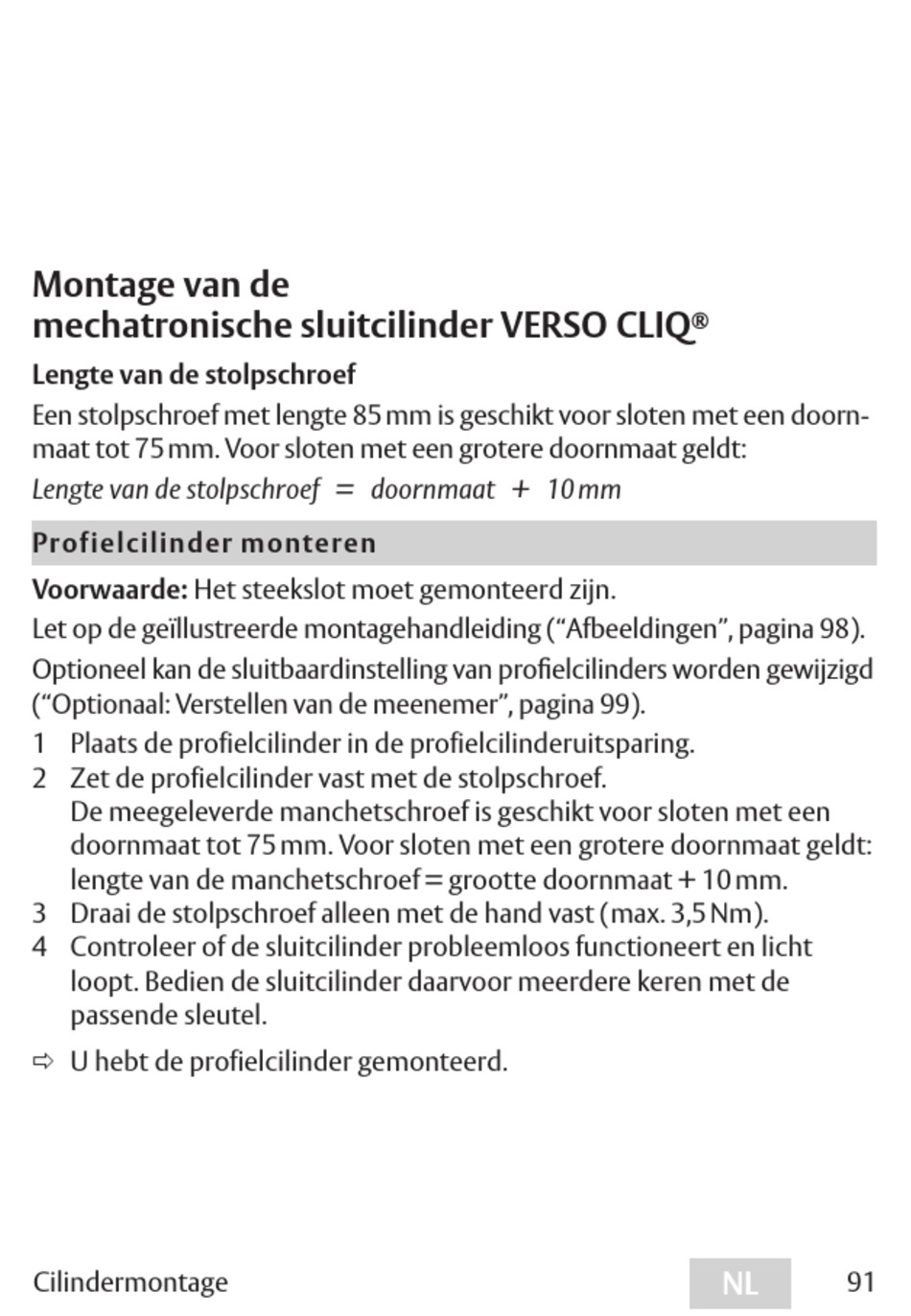

Montage van de
mechatronische sluitcilinder VERSO CLIQ
Lengte van de stolpschroef
Een stolpschroef met lengte 85 mm is geschikt voor sloten met een doorn-
maat tot 75 mm. Voor sloten met een grotere doornmaat geldt:
Lengte van de stolpschroef = doornmaat + 10 mm
Profielcilinder monteren
Voorwaarde: Het steekslot moet gemonteerd zijn.
Let op de geïllustreerde montagehandleiding ("Afbeeldingen", pagina 98).
Optioneel kan de sluitbaardinstelling van profielcilinders worden gewijzigd
("Optionaal: Verstellen van de meenemer", pagina 99).
1 Plaats de profielcilinder in de profielcilinderuitsparing.
2 Zet de profielcilinder vast met de stolpschroef.
De meegeleverde manchetschroef is geschikt voor sloten met een
doornmaat tot 75 mm. Voor sloten met een grotere doornmaat geldt:
lengte van de manchetschroef = grootte doornmaat + 10 mm.
3 Draai de stolpschroef alleen met de hand vast (max. 3,5 Nm).
4 Controleer of de sluitcilinder probleemloos functioneert en licht
loopt. Bedien de sluitcilinder daarvoor meerdere keren met de
passende sleutel.
U hebt de profielcilinder gemonteerd.
