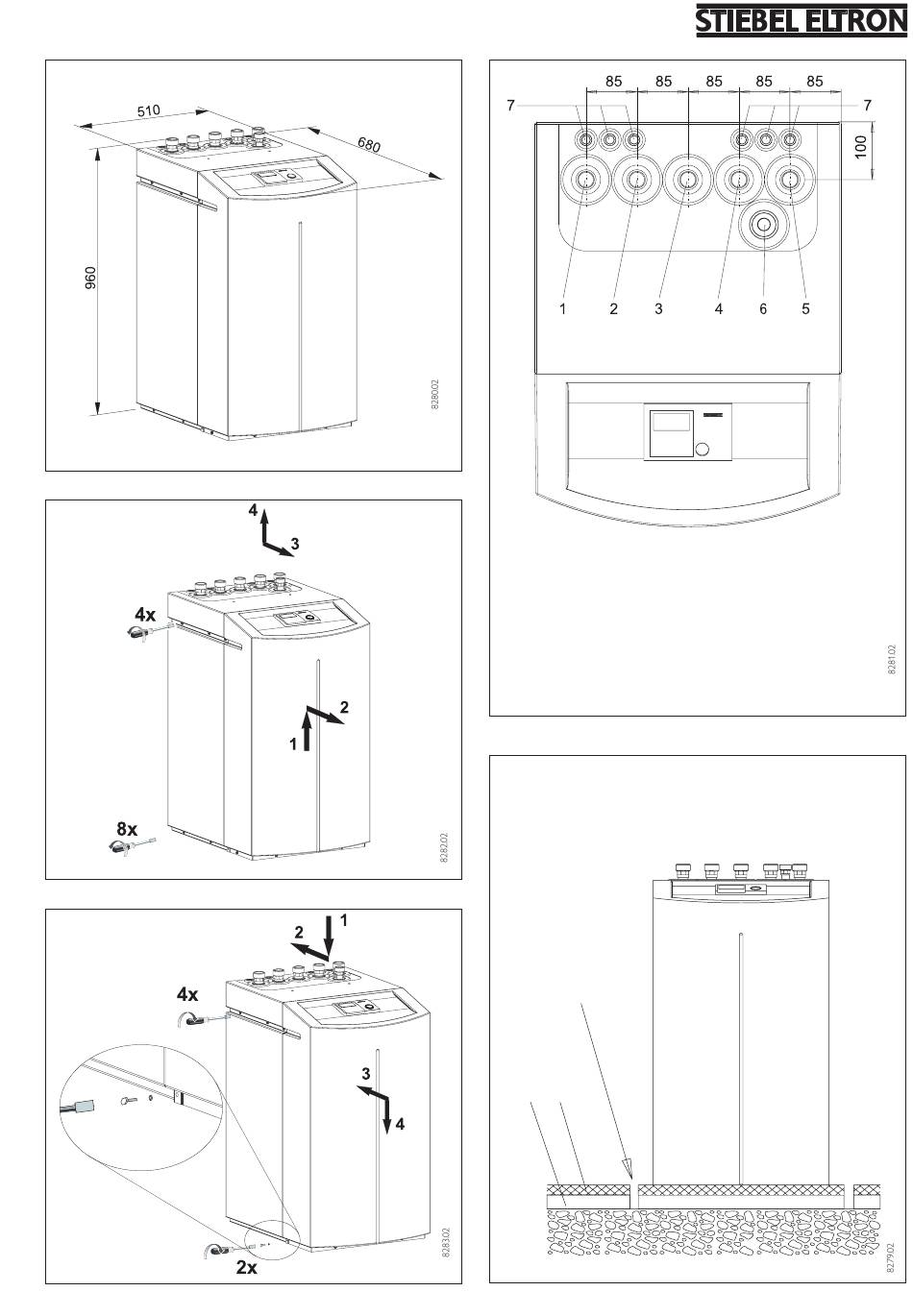

Maße in mm
Abb. 8
Gehäuseteile entfernen
Abb. 10
Gehäuseteile montieren
Abb. 11
1
Sole-Austritt
2
Sole-Eintritt
3
Warmwasser-Vorlauf
4
Heizungs-Vorlauf
5
Heizungs-Rücklauf
6
Anschluss für Sicherheitsgruppe
(im Beipack enthalten)
7
Anschluß für elektr. Leitungen
Abb. 9
1 Trittschalldämmung
2 Schwimmender Estrich
Estrich und Trittschall-
dämmung aussparen.
1 1 1 1 1 2 2 2 2 2
Abb. 12
23
