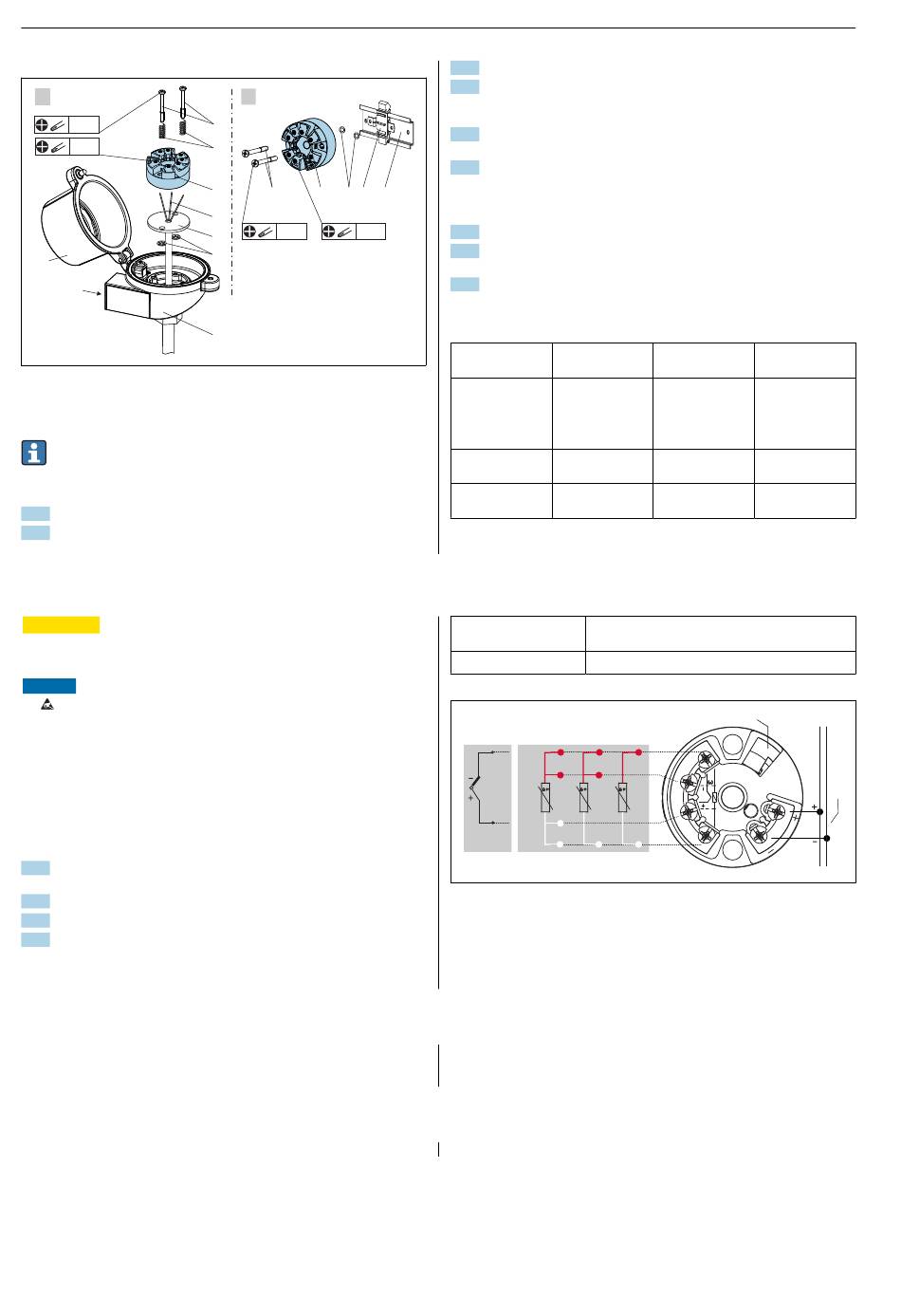

Anschlusskof Form B nach DIN EN 50446, direkte Montage auf Messeinsatz mit Kabel-
durchführung (Mittelloch 7 mm (0,28 in)
B
Mit DIN Rail Clip auf Hutschiene nach IEC 60715 (TH35)
Beim Einbau des Gerätes in einem Anschlusskopf auf ausreichend Platz
im Anschlusskopf achten!
Vorgehensweise Montage in einen Anschlusskopf, Pos. A:
1.
Anschlusskopfdeckel (8) am Anschlusskopf öffnen.
2.
Die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im
Kopftransmitter (5) führen.
Elektrischer Anschluss
VORSICHT
L
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nicht-
beachten kann zur Zerstörung von Teilen der Elektronik führen.
HINWEIS
‣
ESD - Electrostatic discharge. Klemmen vor elektrostatischer Entladung
schützen. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Tei-
len der Elektronik führen.
Anschlussbedingungen
Zur Verdrahtung des Kopftransmitters mit Schraubklemmen ist ein Kreuzschlitz-
Schraubendreher erforderlich.
Bei der Verdrahtung eines eingebauten Kopftransmitters grundsätzlich wie folgt
vorgehen:
1.
Kabelverschraubung und den Gehäusedeckel am Anschlusskopf oder am
Feldgehäuse öffnen.
2.
Die Leitungen durch die Öffnung der Kabelverschraubung führen.
3.
Die Leitungen gemäß → 2 anschließen.
4.
Kabelverschraubung wieder anziehen und den Gehäusedeckel schließen.
Gerät anschließen
Inbetriebnahme
Versorgungsspannung herstellen. Nach ca. 4 Sekunden wird der normale Mess-
betrieb aufgenommen. Dieser Transmitter ist über PC programmierbar. Nähere
Informationen zur Konfiguration siehe zugehörige Betriebsanleitung.
Wartung und Reinigung
Für das Gerät sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich.
2
B
7
6
5
1
2
3 4
5
4
PZ 1
PZ 2
3
2
1
3.
Die Montagefedern (6) auf die Montageschrauben (7) stecken.
4.
Die Montageschrauben (7) durch die seitlichen Bohrungen des Kopf-
transmitters und des Messeinsatzes (3) führen. Anschließend beide
Montageschrauben mit den Sicherungsringen (2) fixieren.
5.
Anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im
Anschlusskopf festschrauben.
6.
Nach erfolgter Verdrahtung (siehe Kap. ' E lektrischer Anschluss' ) den
Anschlusskopfdeckel (8) wieder verschließen.
Vorgehensweise Montage auf Hutschiene, Pos. B:
1.
DIN rail clip (4) auf die Hutschiene (5) bis zum Einrasten drücken
2.
Montageschrauben (1) durch die seitlichen Bohrungen des Kopftrans-
mitters führen (2) und mit den Sicherungsringen (3) fixieren.
3.
Kopftransmitter (2) am DIN rail clip (4) festschrauben.
Wichtige Umgebungsbedingungen
Umgebungstempera-
–40 ... +85 °C
turbereich
(–40 ... +185 °F)
Schutzart
IP 20. Im eingebau-
ten Zustand vom
verwendeten
Anschlusskopf
abhängig.
Luftfeuchte
Max. rel. Feuchte:
95 %
Einsatzhöhe
≤
4 000 m (4 374,5 ft)
Versorgungsspannung
Werte für Non-Ex Bereich, verpolungssicher:
U = 8 ... 35 V
Stromaufnahme
I ≤ 3,5 mA
1
2
RD
RD
WH
WH
2
Im Anschlusskopf montierter Transmitter
1
Sensoreingang, TC
2
Sensoreingang, RTD und Ω: 4-, 3- und 2-Leiter
3
CDI-Schnittstelle
4
Spannungsversorgung
Das Gerät kann mit einem sauberen, trockenen Tuch gereinigt werden.
Lagerungstempera-
–40 ... +100 °C
tur
(–40 ... +212 °F)
Überspannungskate-
II
gorie
Verschmutzungs-
2
grad
Isolationsklasse
Klasse III
DC
3
6
5
1
4
3
2
