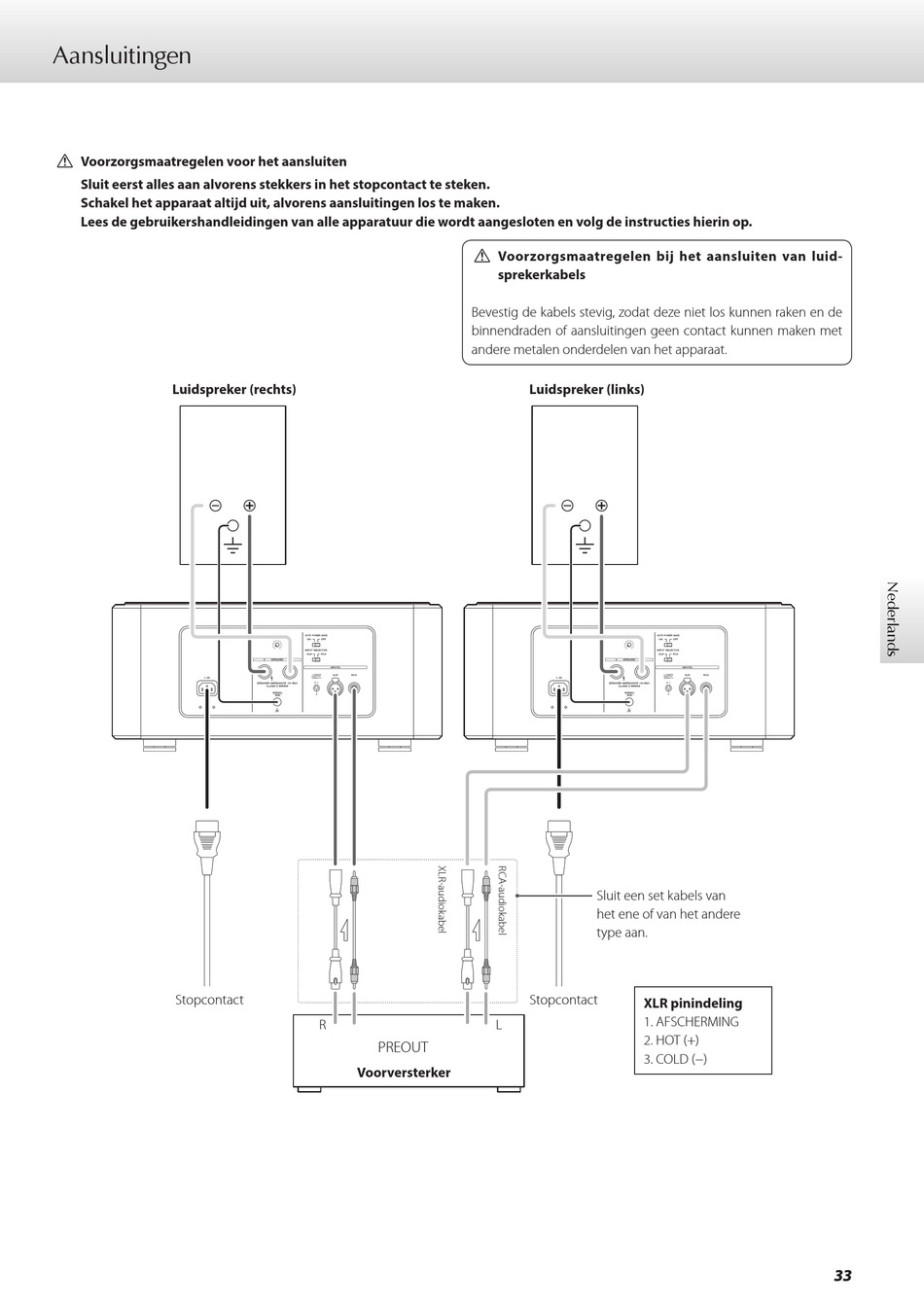

Aansluitingen

V Voorzorgsmaatregelen voor het aansluiten
Sluit eerst alles aan alvorens stekkers in het stopcontact te steken.
Schakel het apparaat altijd uit, alvorens aansluitingen los te maken.
Lees de gebruikershandleidingen van alle apparatuur die wordt aangesloten en volg de instructies hierin op.
Luidspreker (rechts)
Stopcontact
V Voorzorgsmaatregelen bij het aansluiten van luid ­
Bevestig de kabels stevig, zodat deze niet los kunnen raken en de
binnendraden of aansluitingen geen contact kunnen maken met
andere metalen onderdelen van het apparaat.
R
PREOUT
Voorversterker
sprekerkabels
Luidspreker (links)
Sluit een set kabels van
het ene of van het andere
type aan.
Stopcontact
XLR pinindeling
1. AFSCHERMING
L
2. HOT (+)
3. COLD (−)
