РЕМОНТ И ОЧИСТКА
SUSTITUCIÓN JUNTAS BAJOS

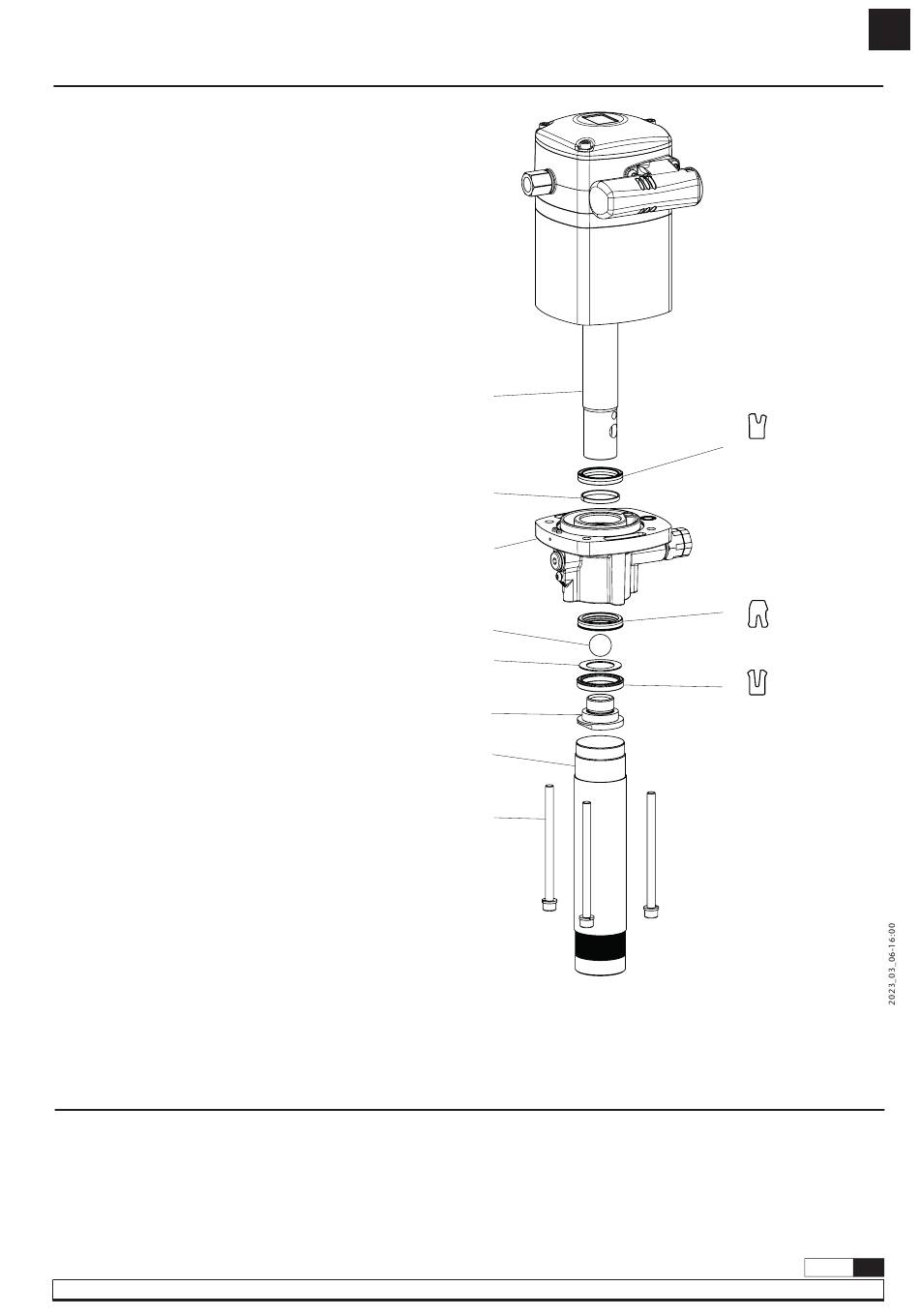

КОМПЛЕКТ НИЖНИХ УПЛОТНЕНИЙ (РИС. 8)
Для облегчения обслуживания рекомендуется остановить
насос вблизи крайнего нижнего положения хода.
1. Выкрутить трубу (J) из корпуса насоса (D).
2. Отвинтить поршень (I) от штока (A). Снять шар (F) и шайбу (G).
Заменить манжету V-образного сечения (H).
3. Отвинтить винты (K), снять корпус выпускного узла (D),
заменить уплотнения (B), (E) и направляющее кольцо (C).
4. Выполнить сборку деталей в обратном порядке. При сборке
нанести на все соединения закрепитель резьбы.
5. КОММЕНТАРИИ. Необходимые уплотнения: Раздел Запчасти.
РЕМКОМПЛЕКТЫ / ТЕХНИЧЕСКИЕ ДАННЫЕ / РАЗМЕРЫ
ЗАПАСНЫЕ ДЕТАЛИ СМОТРЕТЬ НА СТРАНИЦАХ: 32, 34 И 35.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
A
C
D
F
G
I
J
K
5
Рис. 8
ГУБКИ МАНЖЕТЫ
LABIOS HACIA
ДОЛЖНЫ БЫТЬ
ARRIBA
ОБРАЩЕНЫ ВВЕРХ
B
ГУБКИ МАНЖЕТЫ
LABIOS HACIA
E
ДОЛЖНЫ БЫТЬ
ABAJO
ОБРАЩЕНЫ ВНИЗ
LABIOS HACIA
ГУБКИ МАНЖЕТЫ
H
ДОЛЖНЫ БЫТЬ
ARRIBA
ОБРАЩЕНЫ ВВЕРХ
Fig.8
