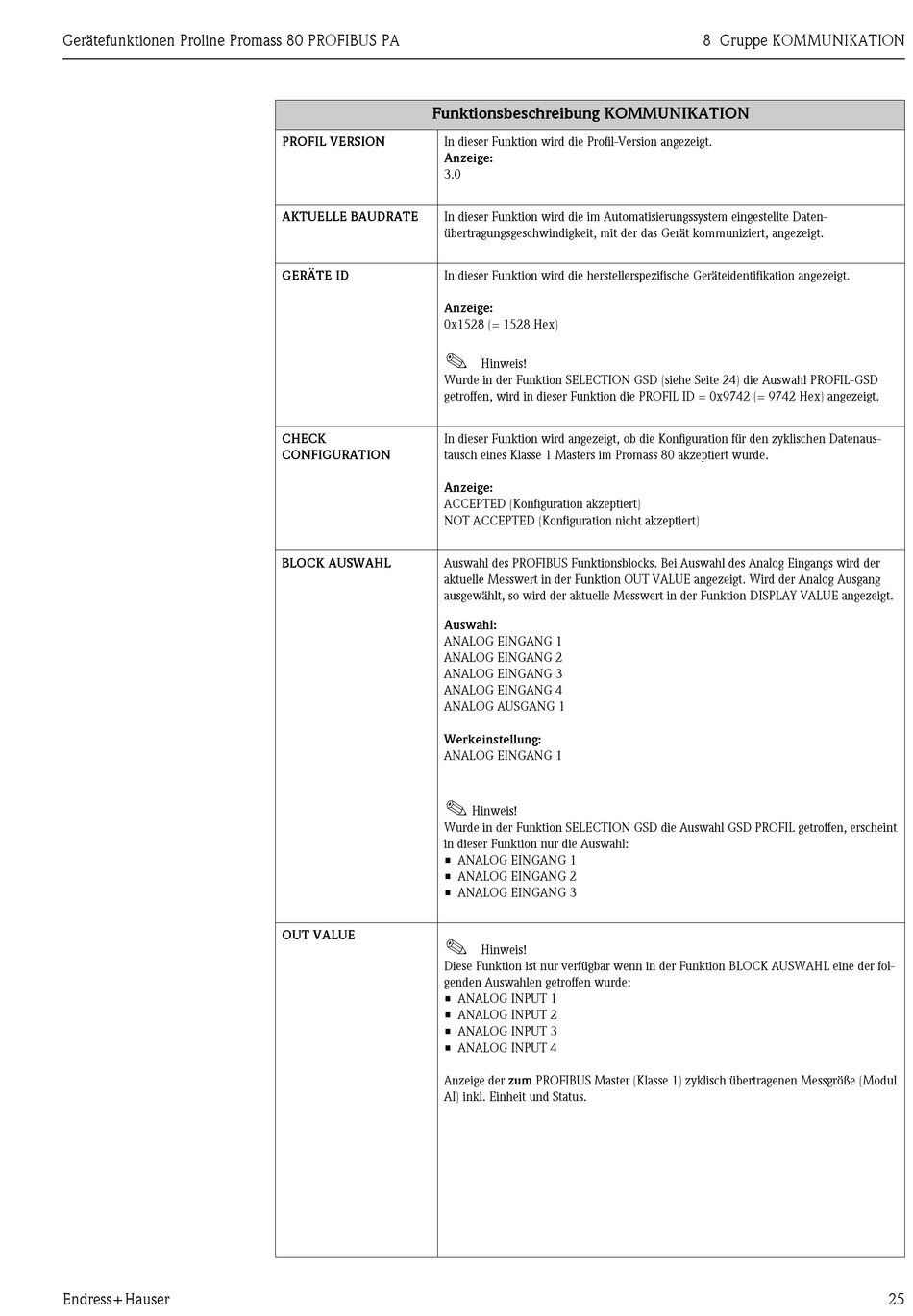

Gerätefunktionen Proline Promass 80 PROFIBUS PA
Endress+Hauser
Funktionsbeschreibung KOMMUNIKATION
PROFIL VERSION In dieser Funktion wird die Profil-Version angezeigt.
Anzeige:
3.0
AKTUELLE BAUDRATE In dieser Funktion wird die im Automatisierungssystem eingestellte Daten-
übertragungsgeschwindigkeit, mit der das Gerät kommuniziert, angezeigt.
GERÄTE ID In dieser Funktion wird die herstellerspezifische Geräteidentifikation angezeigt.
Anzeige:
0x1528 (= 1528 Hex)
!
Wurde in der Funktion SELECTION GSD (siehe Seite 24) die Auswahl PROFIL-GSD
getroffen, wird in dieser Funktion die PROFIL ID = 0x9742 (= 9742 Hex) angezeigt.
CHECK In dieser Funktion wird angezeigt, ob die Konfiguration für den zyklischen Datenaus-
CONFIGURATION tausch eines Klasse 1 Masters im Promass 80 akzeptiert wurde.
Anzeige:
ACCEPTED (Konfiguration akzeptiert)
NOT ACCEPTED (Konfiguration nicht akzeptiert)
BLOCK AUSWAHL Auswahl des PROFIBUS Funktionsblocks. Bei Auswahl des Analog Eingangs wird der
aktuelle Messwert in der Funktion OUT VALUE angezeigt. Wird der Analog Ausgang
ausgewählt, so wird der aktuelle Messwert in der Funktion DISPLAY VALUE angezeigt.
Auswahl:
ANALOG EINGANG 1
ANALOG EINGANG 2
ANALOG EINGANG 3
ANALOG EINGANG 4
ANALOG AUSGANG 1
Werkeinstellung:
ANALOG EINGANG 1
!
Wurde in der Funktion SELECTION GSD die Auswahl GSD PROFIL getroffen, erscheint
in dieser Funktion nur die Auswahl:
• ANALOG EINGANG 1
• ANALOG EINGANG 2
• ANALOG EINGANG 3
OUT VALUE
!
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCK AUSWAHL eine der fol-
genden Auswahlen getroffen wurde:
• ANALOG INPUT 1
• ANALOG INPUT 2
• ANALOG INPUT 3
• ANALOG INPUT 4
Anzeige der zum PROFIBUS Master (Klasse 1) zyklisch übertragenen Messgröße (Modul
AI) inkl. Einheit und Status.
Hinweis!
Hinweis!
Hinweis!
