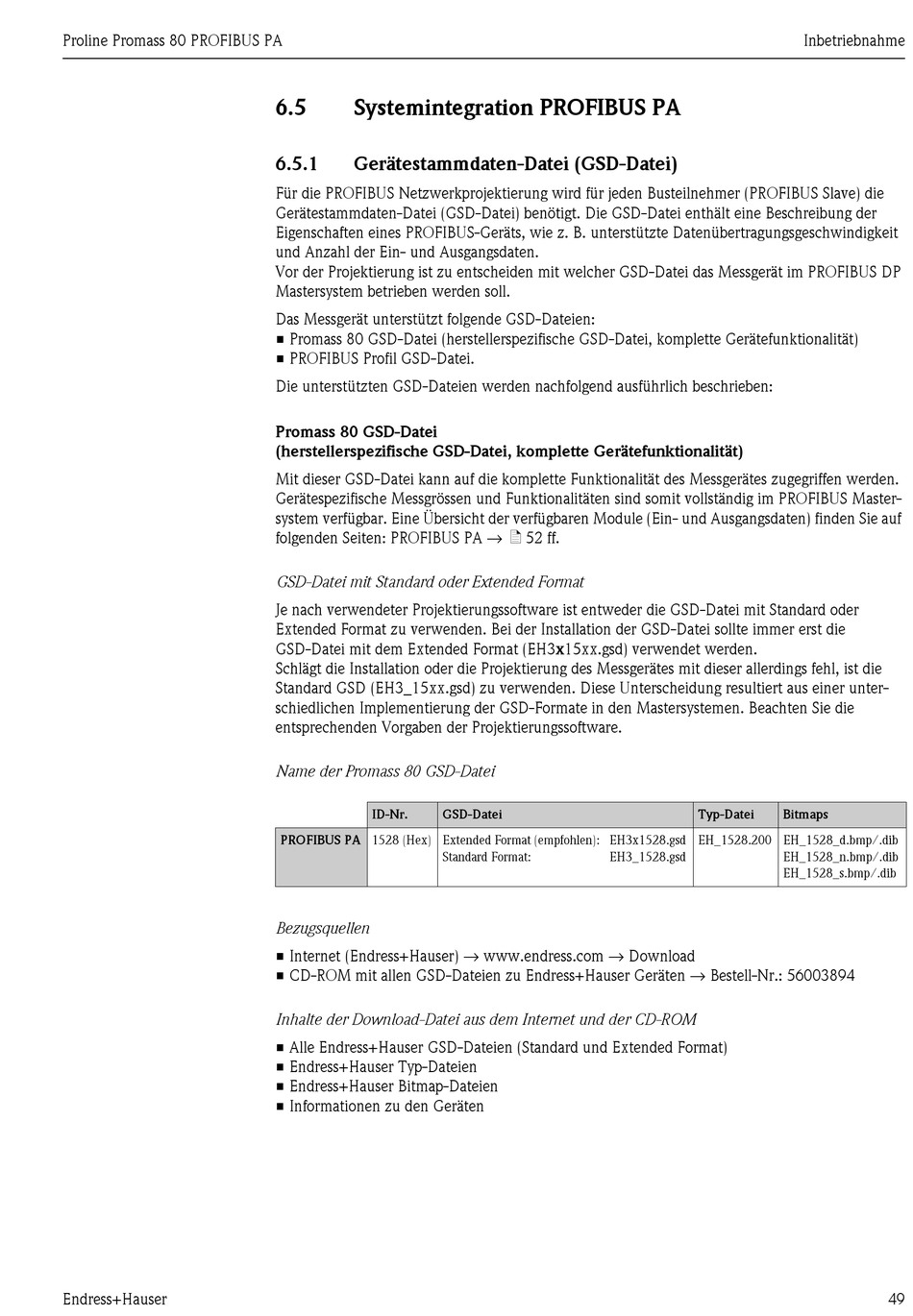

6.5 Systemintegration PROFIBUS PA
6.5.1 Gerätestammdaten-Datei (GSD-Datei)
Für die PROFIBUS Netzwerkprojektierung wird für jeden Busteilnehmer (PROFIBUS Slave) die
Gerätestammdaten-Datei (GSD-Datei) benötigt. Die GSD-Datei enthält eine Beschreibung der
Eigenschaften eines PROFIBUS-Geräts, wie z. B. unterstützte Datenübertragungsgeschwindigkeit
und Anzahl der Ein- und Ausgangsdaten.
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS DP
Mastersystem betrieben werden soll.
Das Messgerät unterstützt folgende GSD-Dateien:
• Promass 80 GSD-Datei (herstellerspezifische GSD-Datei, komplette Gerätefunktionalität)
• PROFIBUS Profil GSD-Datei.
Die unterstützten GSD-Dateien werden nachfolgend ausführlich beschrieben:
Promass 80 GSD-Datei
(herstellerspezifische GSD-Datei, komplette Gerätefunktionalität)
Mit dieser GSD-Datei kann auf die komplette Funktionalität des Messgerätes zugegriffen werden.
Gerätespezifische Messgrössen und Funktionalitäten sind somit vollständig im PROFIBUS Master-
system verfügbar. Eine Übersicht der verfügbaren Module (Ein- und Ausgangsdaten) finden Sie auf
folgenden Seiten: PROFIBUS PA → ä 52 ff.
GSD-Datei mit Standard oder Extended Format
Je nach verwendeter Projektierungssoftware ist entweder die GSD-Datei mit Standard oder
Extended Format zu verwenden. Bei der Installation der GSD-Datei sollte immer erst die
GSD-Datei mit dem Extended Format (EH3x15xx.gsd) verwendet werden.
Schlägt die Installation oder die Projektierung des Messgerätes mit dieser allerdings fehl, ist die
Standard GSD (EH3_15xx.gsd) zu verwenden. Diese Unterscheidung resultiert aus einer unter-
schiedlichen Implementierung der GSD-Formate in den Mastersystemen. Beachten Sie die
entsprechenden Vorgaben der Projektierungssoftware.
Name der Promass 80 GSD-Datei
ID-Nr. GSD-Datei
PROFIBUS PA 1528 (Hex) Extended Format (empfohlen):
Standard Format:
Bezugsquellen
• Internet (Endress+Hauser) → www.endress.com → Download
• CD-ROM mit allen GSD-Dateien zu Endress+Hauser Geräten → Bestell-Nr.: 56003894
Inhalte der Download-Datei aus dem Internet und der CD-ROM
• Alle Endress+Hauser GSD-Dateien (Standard und Extended Format)
• Endress+Hauser Typ-Dateien
• Endress+Hauser Bitmap-Dateien
• Informationen zu den Geräten
Typ-Datei
EH3x1528.gsd EH_1528.200 EH_1528_d.bmp/.dib
EH3_1528.gsd
Inbetriebnahme
Bitmaps
EH_1528_n.bmp/.dib
EH_1528_s.bmp/.dib
