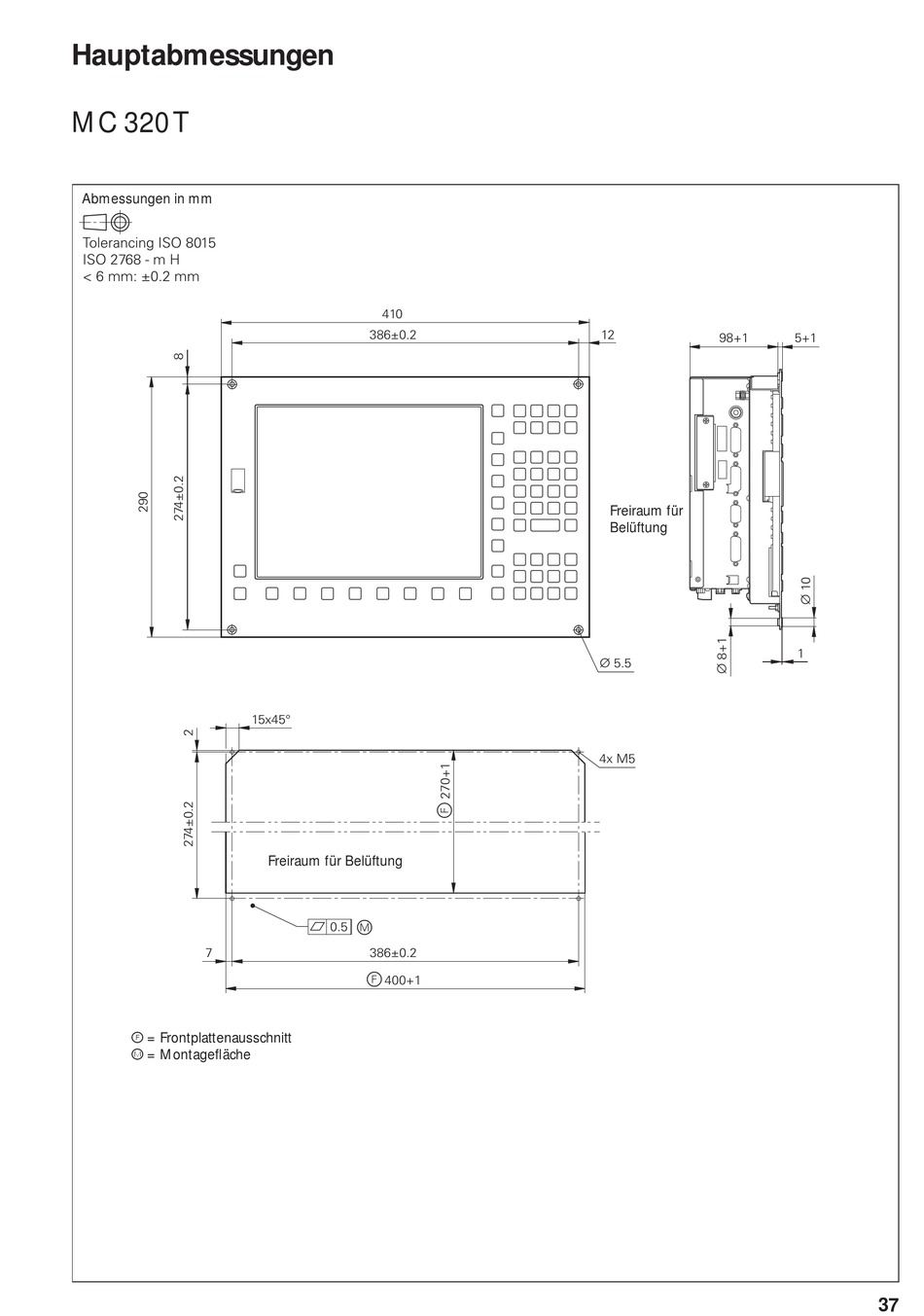

Hauptabmessungen

MC 320 T
Abmessungen in mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm
7
f = Frontplattenausschnitt
m = Montagefl äche
410
386±0.2
15x45°
Freiraum für Belüftung
m
0.5
386±0.2
f
400+1
12
98+1
Freiraum für
Belüftung
¬ 5.5
4x M5
5+1
1
37
