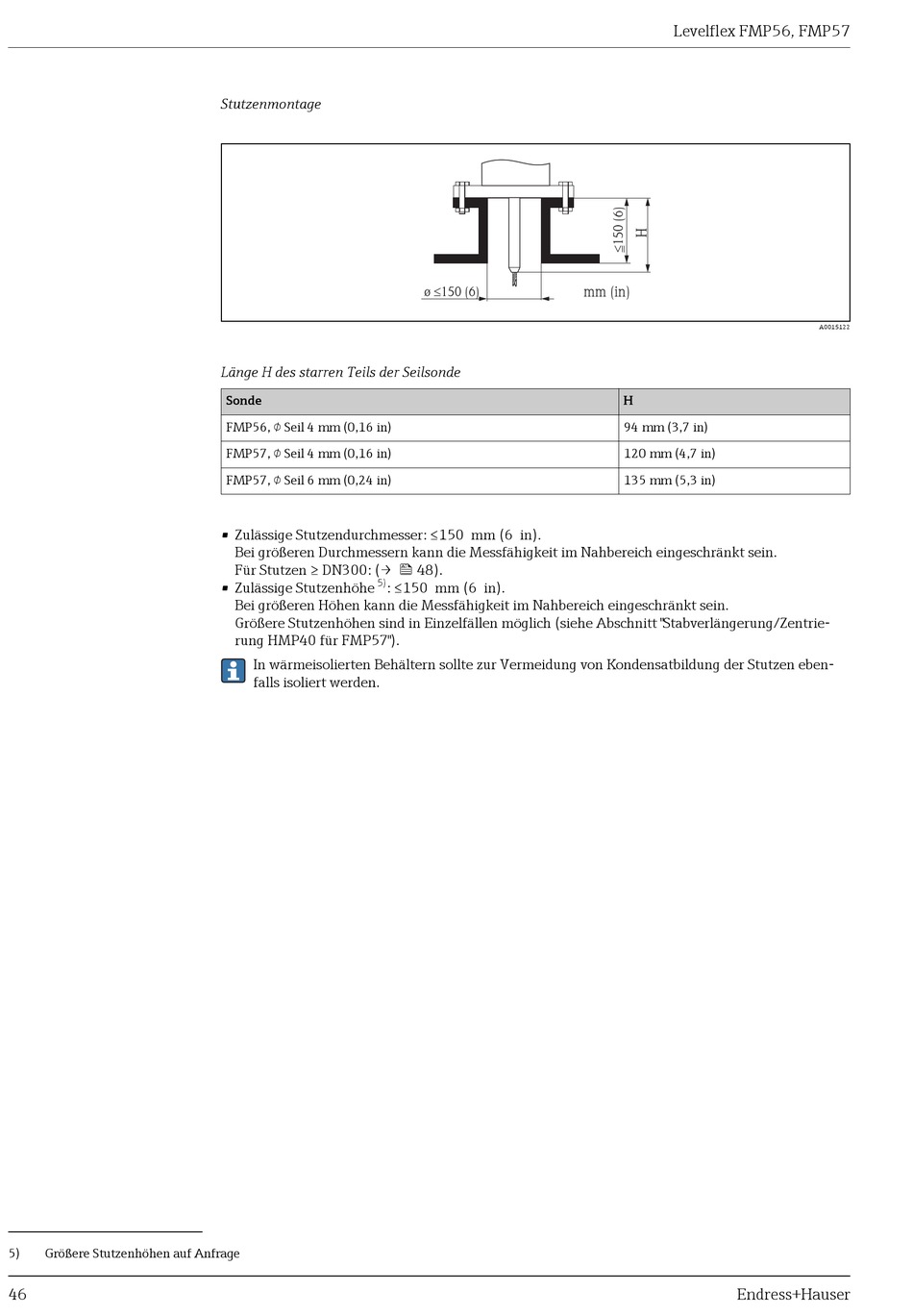

Endress+Hauser Levelflex FMP56 Technische Information Seite 46

5) Größere Stutzenhöhen auf Anfrage
46
Stutzenmontage
Länge H des starren Teils der Seilsonde
Sonde
FMP56,  Seil 4 mm (0,16 in)
FMP57,  Seil 4 mm (0,16 in)
FMP57,  Seil 6 mm (0,24 in)
• Zulässige Stutzendurchmesser: ≤150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für Stutzen ≥ DN300: (→  48).
5)
• Zulässige Stutzenhöhe : ≤150 mm (6 in).
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitt "Stabverlängerung/Zentrie-
rung HMP40 für FMP57").
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
mm (in)
ø 150 (6)
£
Levelflex FMP56, FMP57
H
94 mm (3,7 in)
120 mm (4,7 in)
135 mm (5,3 in)
Endress+Hauser
A0015122
