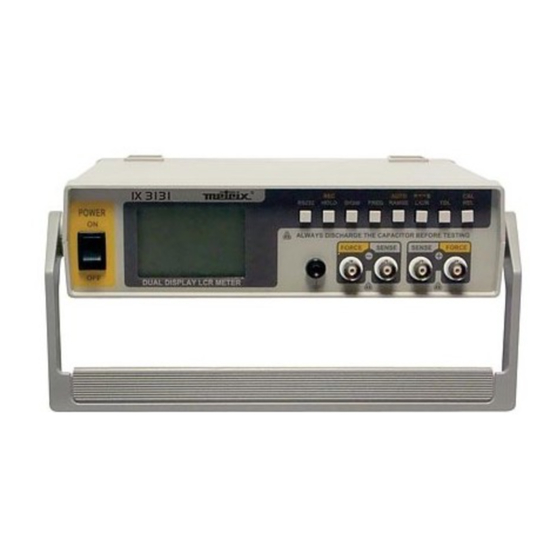

Metrix IX 3131 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Metrix Anleitungen
  4. Messgeräte
  5. IX 3131
  6. Bedienungsanleitung

Metrix IX 3131 Bedienungsanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
IX 3131
PONT RLC
BENCH TYPE L/C/R METER
RLC-MESSBRÜCKE
METRIX S.A.
6, avenue du Pré de Challes
B. P. 330
F - 74943 ANNECY-LE-VIEUX
Tél. 04 50 64 22 22 - Fax 04 50 64 22 00
Notice de fonctionnement
METRIX Electronics plc
Service Centre
Unit 2, Metro Centre
User's manual
Tolpits Lane - WATFORD
GB - Herts, WD1 8SS
Tel. 01923 800910 - Fax 01923 800913
Bedienungsanleitung
METRIX Electronics plc
Sales Centre
Mountfield House
659 High Street - KINGSWINFORD
GB - West Midlands, DY6 8AL
Tel. 01384 402731 - Fax 01384 402732
Müller & Weigert
Kleinreuther Weg 88
D - 90408 NÜRNBERG
Tel. 0911 3502 0 - Fax 0911 3502 306
loading

Verwandte Anleitungen für Metrix IX 3131

Inhaltszusammenfassung für Metrix IX 3131

  • Seite 3 IX 3131 PONT RLC Notice de Fonctionnement Chapitre I Operating manual Chapter II Bedienungsanleitung Kapitel III Copyright ©...
  • Seite 4 I - 2 IX 3131...
  • Seite 6 I - 4 IX 3131...
  • Seite 24 IX 3131 BENCH TYPE L/C/R/ METER Operating manual Chapter II Copyright ©...
  • Seite 25 II - 2 IX 3131...
  • Seite 47 IX 3131 RLC-MESSBRÜCKE Bedienungsanleitung Kapitel III Copyright ©...
  • Seite 48 III - 2 IX 3131...
  • Seite 49 3.4.8. Manuelle und automatische Bereichsumschaltung ............15 3.4.9. Überwachung der Gerätesicherung ................. 15 3.4.10. Messung in Parallel- und Reihenschaltung ..............15 3.4.11. Kalibrieren ........................16 4. DATENBLATT .......................... 18 4.1. A ....................18 LLGEMEINE IGENSCHAFTEN 4.2. E ....................19 LEKTRISCHE IGENSCHAFTEN IX 3131 III - 3...
  • Seite 50 III - 4 IX 3131...

  • Seite 51: Allgemeine Hinweise

    Gerät, ertönt gleichzeitig mit der Anzeige ein akustisches Signal. Dadurch wird sichergestellt, daß das Gerät die genauen Meßwerte liefert. Vor dem Austausch der Sicherung das Gerät spannungslos machen. (Vgl. Abschnitt 3.1.2.: Ersetzen der Sicherungen). IX 3131 III - 5...

  • Seite 52: Garantie, Wartung

    Es wurden alle Vorkehrungen getroffen, daß das Gerät unbeschädigt beim Anwender eintrifft. Bei allen auftretenden Fragen zu Wartung, Garantieteilen usw. wenden Sie sich bitte an Ihre örtliche METRIX-Vertretung. Diese wird sich um die schnellstmögliche Lieferung von Teilen, Reparatur oder Neujustierung des Geräts kümmern. ! ! ! ! Achtung : Zur Rücksendung des Geräts verwenden Sie möglichst die Origi-...

  • Seite 53: Allgemeine Beschreibung

    ALLGEMEINE BESCHREIBUNG Das IX 3131 ist eine mikroprozessorgesteuerte RLC-Meßbrücke (Tischgerät) mit 10.000 Skalenschritten zur Messung von Induktivität, Kapazität und Widerstand. Es ist sehr einfach in der Anwendung. Das Gerät mißt nicht nur in Parallel- sondern auch in Reihenschaltung. Die angegebenen Meßwerte für Induktivität, Kapazität und Widerstand werden für die beiden Meßfrequenzen 120 Hz und 1 kHz direkt...

  • Seite 54: Beschreibung Des Displays

    Anzeige Data Hold (Einfrieren der Anzeige) Anzeige Toleranzmessung 1% 5% 10% Anzeige zulässigen Abweichung (in %) BESONDERE ANGABEN IM DISPLAY : Prüfspitzen kurzschließen (zum Kalibrieren) Meßkreis mit Prüfspitzen öffnen (zum Kalibrieren) Messen in Parallelschaltung Messen in Reihenschaltung III - 8 IX 3131...

  • Seite 55: Funktionsbeschreibung

    • Die wahl der richtigen betriebsspannung erfolgt auf der Rückseite des Gërätes anhand der zwei dazu vorgesehenen Schalter. (siehe Abbildung 3a). Abbildung 3a Achten sie darauf daß die Sicherung der gewählten Spannung entspricht (siehe Abbildung 3b.) IX 3131 III - 9...

  • Seite 56: Sicherung Der Signalquelle (70 Ma / 250 V)

    • Zur Funktionswahl Taste « 2 W / 4 W » drücken. • 2-Drahtmessung: Zum Anschluß des Geräts an die Klemmen des zu prüfenden Bauteils bei 2-Drahtmessung die Meßklemmen « H-sense » und « L-sense » verwenden. Abbildung 4 III - 10 IX 3131...

  • Seite 57: Induktivitätsmessung

    • Die Prüfspitzen an die Klemmen des Bauteils anschließen. • Zur Wahl der Meßfrequenz (1 kHz oder 120 Hz) die Frequenztaste (9) drücken. • Am Display den Meßwert der Induktivität und den Gütefaktor ablesen. Abbildung 6 IX 3131 III - 11...

  • Seite 58: Kapazitätsmessung

    • Durch Drücken der Taste (4) das Gerät auf Widerstandsmessung einstellen. • Zur Wahl der Meßfrequenz (1 kHz oder 120 Hz) die Taste (9) drücken. • Die Prüfspitzen an die Klemmen des Bauteils anschließen. • Am Display den Widerstandswert ablesen. Abbildung 8 III - 12 IX 3131...

  • Seite 59: Beschreibung Der Funktionen

    Die Frequenz 1 kHz ist die Standardmeßfrequenz. Zur Wahl der gewünschten Frequenz die Taste 120 Hz / 1 kHz (9) drücken. Zur Messung hoher Kapazitäts- oder Induktivitätswerte empfiehlt sich 120 Hz. Die Frequenz 1 kHz ist ratsam für niedrigere Kapazitäts- und Induktivitätswerte. IX 3131 III - 13...

  • Seite 60: Funktionswahl L / C / R

    " " " " Hinweis : Die Toleranzmessung läßt sich nicht einschalten, solange der Wert « OL » oder « 0000 » in der Anzeige steht oder wenn der Meßwert für Kapazität unter 10 Skalenschritten liegt. III - 14 IX 3131...

  • Seite 61: Manuelle Und Automatische Bereichsumschaltung

    Taste « D / Q » (5) eine Sekunde lang drücken. Das Hinweissymbol « PAL » erscheint im Hilfsdisplay, der angezeigte Wert Meßergebnis Parallelschaltung. Für die Rückkehr zur Reihenschaltung nochmals « D / Q » (5) Abbildung 10 drücken. IX 3131 III - 15...

  • Seite 62: Kalibrieren

    - Anweisung zum Öffnen des Meßkreises ( die Prüfspitzen « H-force, H-sense, L-force, L-sense » abnehmen dann die Taste « REL( )» drücken. • Nach dem Kalibrieren kehrt das Gerät in den normalen Anzeigemodus zurück und ist verwendungsbereit. III - 16 IX 3131...
  • Seite 63 Es ist möglich, das Kalibrieren durch Drücken der Taste « D / Q » zu umgehen. " " " " Hinweis : Beim Wechsel der Meßfrequenz wählt das Gerät auch zwei andere Meßkreise. Daher erscheinen in den empfohlenen Bereichen die Anweisungen zum automatischen Kalibrieren. IX 3131 III - 17...

  • Seite 64: Datenblatt

    0,2 A / 250 V (Netzspannung 100 / 120 V) 0,1 A / 250 V (Netzspannung 220 / 240 V) Abmessungen: 261 mm x 211 mm x 71 mm Gewicht: 1,6 kg Lieferumfang 2 Paar Krokodilklemmen 1 Netzkabel 1 Betriebsanleitung III - 18 IX 3131...

  • Seite 65: Elektrische Eigenschaften

    +/-(0.4%+3dgt) +/-(0.4%+100/Cx+5dgt) (DF<0.5) (DF<0.5) 100 nF 99.99 nF +/-(0.4%+5dgt) +/-(0.4%+100/Cx+5dgt) nach Kalibr. auf (DF<0.5) (DF<0.5) 10 nF 9.999 nF +/-(0.6%+5dgt) +/-(1%+100/Cx+5dgt) nach Kalibr. auf (DF<0.1) (DF<0.1) (*) Diese Ablesung läßt sich auf max. 1999 erweitern. IX 3131 III - 19...
  • Seite 66 +/-(0.8%+100/Lx+5dgt) [0.3%+(Lx/10000)% +5dgt] 10 H 9.999 H +/-(0.8%+100/Lx+5dgt) [0.3%+(Lx/10000)% +5dgt] 999.9 mH +/-(0.8%+100/Lx+5dgt) [0.3%+(Lx/10000)% +5dgt] 100 mH 99.99 mH +/-(1.5%+100/Lx+5dgt) nach Kal. [0.5%+(Lx/10000)% Kurzschluß +5dgt] 10 mH 9.999 mH +/-(5%+100/Lx+5dgt) nach Kal. [1.0%+(Lx/10000)% Kurzschluß +5dgt] III - 20 IX 3131...
  • Seite 67 Dieses gerät entspricht der Europäischen EV Normen und ist geprüft laut: IEC 1326-1. • Störabstrahlung : IEC 1326-1, Klasse A. • Immunität : IEC 1000-4-2 ; IEC 1000-4-3; IEC 1000-4-4; IEC 1000-4-11. Dieses Gerät entspricht der EEC 73/23 europäischen Regel über niedrieger Spannung, mit Zusatz 93/68. IX 3131 III - 21...
