Elegoo Mars 4 Ultra Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 71

Quicklinks

Diese Anleitung herunterladen
Mars 4 Ultra
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elegoo Mars 4 Ultra

Inhaltszusammenfassung für Elegoo Mars 4 Ultra

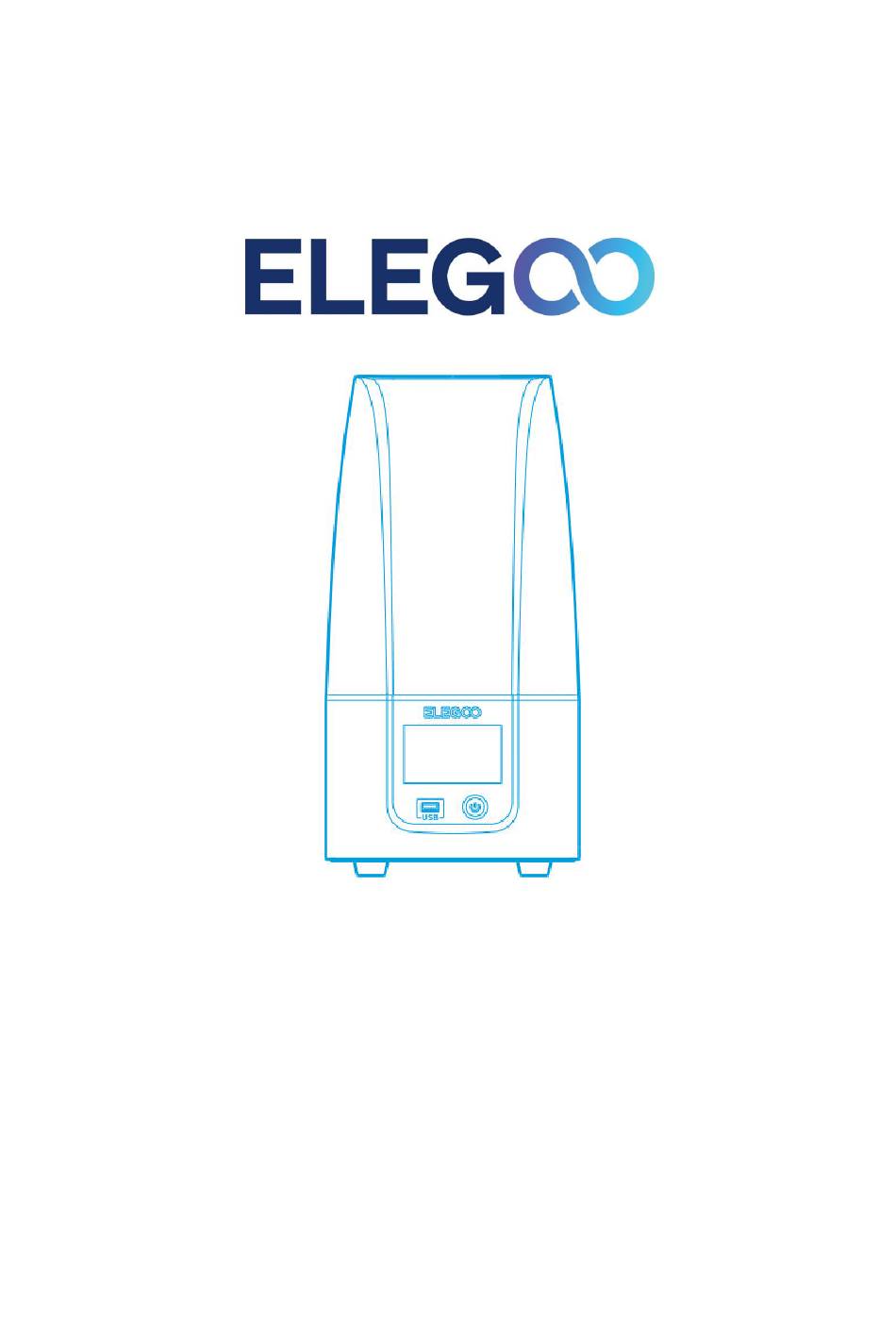

  • Seite 1 Mars 4 Ultra User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
  • Seite 2 3 – 19 English Čeština 20 – 36 Slovenčina 37 – 53 Magyar 54 – 70 Deutsch 71 – 88...
  • Seite 3 Dear customer, Thank you for purchasing our product. Please read the following instructions carefully before first use and keep this user manual for future reference. Pay particular attention to the safety instructions. If you have any questions or comments about the device, please contact the customer line.
  • Seite 4  If you encounter any problems with the printer, contact ELEGOO support at 3dp@elegoo.com. Do not disassemble or modify the 3D printer yourself; doing so will void the warranty and any damage caused will require paid repairs.

  • Seite 5: Packing List

    Packing List Wi-Fi Antenna USB Air Purifier Build Plate USB Disk Resin Tank Mask Mars 4 Ultra 3D Printer Gloves Funnel Backup Screws User Manual Adapter Tool Kit Scraper...

  • Seite 6: Device Overview

    Device Overview 1. Z Axis 7. Switch 2. Screw Knob 8. USB Interface 3. Build Plate 9. Screw Knob 4. LCD Display Screen 10. Wi-Fi Antenna 5. Resin Tank 11. USB Air Purifier 6. Touch Screen...

  • Seite 7: Hardware Specifications

    1. Anti-UV Cover 2. DC Socket Printing Parameters System EL3D-4.0 Operation 4.0-inch Capacitive Touch Screen Slicer Software CHITUBOX & Voxeldance Tango Connectivity USB Interface & Wi-Fi Hardware Specifications Dimensions 227mm (L) × 227mm (W) × 443.5mm (H) Build Volume 153.36mm (L) × 77.76mm (W) × 165mm (H) Package Size 605mm (L) ×...

  • Seite 8: Printing Specifications

    Printing Specifications Technology MSLA Stereolithography Light Source COB + Fresnel Collimating Lens (wavelength 405nm) 18×18μm (8520×4320) XY Resolution Z-axis Accuracy 0.02mm Layer Thickness 0.01-0.2mm Printing Speed MAX 70mm/H Power Requirements 100-240V 50/60 Hz 24V 3A Operation Screen Overview Main Interface Options ...
  • Seite 9 Tool Menu o Click to stop tje Z-Axis immediately  Manual Control o Adjust the Z-axis movement distance. o Return the Z-axis to zero. o Move the Z-axis upward. o Move the Z-axis downward. o Stop Z-axis movement.  Set Z=0 o Confirm to set the Z-axis to zero.
  • Seite 10 Levelling Remove the Resin Tank: Lock the screw knob (⑥) of the build plate, and then loosen the four fixing screws (①②③④) on the build plate until it can move freely. Levelling Card Placement: Insert a levelling card between the build plate and the LCD screen, then click "Move Z axis to zero".

  • Seite 11: Test Printing

    Test the LCD Screen: Remove the levelling card, then click the "Tool" - "Exposure" - "Text" buttons to test the LCD screen and LED light source. If the LCD displays "ELEGOO TECHNOLOGY www.elegoo.com", the levelling process is complete. Reinstall the resin tank and prepare for printing.
  • Seite 12 Long press the right mouse button to view different perspectives of the model. CHITUBOX Settings Machine Configuration Parameters: "Parameter Settings" and select ELEGOO Jupiter SE as your default printer. (Refer to Picture 15) Build Volume: There is no need to change the default parameters (Refer to Picture 16). "X"...
  • Seite 13  Transition Layer Count: The number of transition layers after the bottom layers for improved bonding between layers. Except for exposure time, the parameters of the transition layer are the same as the regular layer.  Transition Type: Select the transition type for exposure time when transitioning from bottom layers to normal layers.
  • Seite 14 Wi-Fi Module Instructions Connect the Wi-Fi Antenna: Ensure the Wi-Fi antenna is connected. Attach the Wi-Fi antenna by screwing it clockwise into the right port of the machine to connect to the network.  Once the Wi-Fi antenna is installed, click "Settings" -> "Wi-Fi" to enable the Wi-Fi connection.
  • Seite 15  The build plate or resin tank is not properly fastened. Abnormal Screen Exposure  If your printer doesn't work, contact us at 3dp@elegoo.com.  To assist you better, please include your order ID in your email. Printing Failure ...
  • Seite 16 Why do I get a "resin insufficient or exceeding maximum volume" error when starting a print?  At the beginning of the print, the mechanical sensor detects the remaining resin in the tank. Ensure that the resin level is above one-third of the tank volume for smooth printing.

  • Seite 17: Machine Maintenance

    Machine Maintenance  Do not use sharp or pointy tools to scrape the resin tank, as this may damage the release liner film.  Clean the resin tank before changing the resin to another colour.  Before and after printing, clean the build plate with paper towels or alcohol to ensure no bumps or burrs are on the build plate.

  • Seite 18: Warranty Conditions

    Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase. The following are considered to be a conflict with the warranty conditions, for which the claimed claim may not be recognized: ...

  • Seite 19: Eu Declaration Of Conformity

    EU Declaration of Conformity This equipment is in compliance with the essential requirements and other relevant provisions of EU directives. WEEE This product must not be disposed of as normal household waste in accordance with the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead, it shall be returned to the place of purchase or handed over to a public collection point for the recyclable waste.
  • Seite 20 Vážený zákazníku, Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy nebo připomínky, obraťte se na zákaznickou linku. ✉...
  • Seite 21 Pokud se s tiskárnou vyskytnou jakékoli problémy, kontaktujte podporu společnosti  ELEGOO na adrese 3dp@elegoo.com. 3D tiskárnu sami nerozebírejte ani neupravujte; takový postup vede ke ztrátě záruky a jakékoli způsobené poškození bude vyžadovat placenou opravu.
  • Seite 22 Balicí seznam Čistička vzduchu USB Anténa Wi-Fi Stavební deska Disk USB Nádrž na pryskyřici Maska 3D tiskárna Mars 4 Ultra Trychtýř Záložní šrouby Rukavice Sada nástrojů Škrabka Uživatelská Adaptér příručka...

  • Seite 23: Přehled Zařízení

    Přehled zařízení 7. Přepínač 1. Osa Z 2. Šroubovací knoflík 8. Rozhraní USB 9. Šroubovací knoflík 3. Stavební deska 4. Displej LCD 10. Anténa Wi-Fi 5. Nádrž na pryskyřici 11. Čistička vzduchu USB 6. Dotyková obrazovka...
  • Seite 24 1. Kryt proti UV záření 2. Zásuvka DC Parametry tisku Systém EL3D-4.0 Operace 4,0palcový kapacitní dotykový displej Software Slicer CHITUBOX & Voxeldance Tango Připojení Rozhraní USB a Wi-Fi Specifikace hardwaru Rozměry 227 mm (D) × 227 mm (Š) × 443,5 mm (V) 153,36 mm (D) ×...
  • Seite 25 Specifikace tisku Technologie Stereolitografie MSLA Zdroj světla COB + Fresnelova kolimující čočka (vlnová délka 405 nm) Rozlišení XY 18 × 18 μm (8520 × 4320) Přesnost osy Z 0,02 mm Tloušťka vrstvy 0,01-0,2 mm Rychlost tisku MAX 70 mm/H Požadavky na napájení 100-240 V 50/60 Hz 24 V 3 A Přehled provozních obrazovek Hlavní...
  • Seite 26 Nabídka nástrojů o Kliknutím okamžitě zastavíte osu Z Ruční ovládání  o Nastavte vzdálenost pohybu v ose Z. o Vrátí osu Z na nulu. o Posuňte osu Z nahoru. o Posuňte osu Z směrem dolů. o Zastavení pohybu v ose Z. ...
  • Seite 27 Vyrovnávání Vyjměte nádrž na pryskyřici: Uvolněte čtyři upevňovací šrouby (①②③④) na desce, dokud se nebude moci volně pohybovat. Umístění vyrovnávací karty: Vložte nivelační kartu mezi konstrukční desku a LCD displej a klikněte na "Move Z axis to zero". Jakmile se tiskárna přestane pohybovat, jednou rukou (①②③④).
  • Seite 28 Otestujte obrazovku LCD: Vyjměte nivelační kartu a kliknutím na tlačítka "Tool" - "Exposure" - "Text" otestujte obrazovku LCD a zdroj světla LED. Pokud se na displeji LCD zobrazí nápis "ELEGOO TECHNOLOGY www.elegoo.com", je proces nivelace dokončen. Znovu nainstalujte nádržku s pryskyřicí a připravte se na tisk.
  • Seite 29 Dlouhým stisknutím pravého tlačítka myši zobrazíte různé perspektivy modelu.  Nastavení CHITUBOX Parametry konfigurace stroje: "Jako výchozí tiskárnu vyberte ELEGOO Jupiter SE. (Viz obrázek 15) Objem sestavení: Není třeba měnit výchozí parametry (viz obrázek 16). "X" označuje maximální velikost tisku ve směru osy X atd.
  • Seite 30 Počet přechodových vrstev: Počet přechodových vrstev za spodními vrstvami pro  lepší spojení mezi vrstvami. Kromě doby expozice jsou parametry přechodové vrstvy stejné jako u běžné vrstvy. Typ přechodu: Zvolte typ přechodu pro dobu expozice při přechodu ze spodních  vrstev do normálních vrstev.
  • Seite 31 Uložení modelu Po nastavení všech parametrů klikněte na tlačítko "Slice". Po dokončení klikněte na "Uložit", čímž exportujete nakrájený soubor a zkopírujete jej na jednotku USB. Poté vložte jednotku USB do tiskárny a začněte tisknout. Pokyny k modulu Wi-Fi Připojení antény Wi-Fi: Zkontrolujte, zda je připojena anténa Wi-Fi. Připojte anténu Wi-Fi tak, že ji zašroubujete ve směru hodinových ručiček do pravého portu zařízení...

  • Seite 32: Často Kladené Dotazy

    Není správně připevněna stavební deska nebo nádržka na pryskyřici.  Abnormální vystavení obrazovce  Pokud tiskárna nefunguje, kontaktujte nás na adrese 3dp@elegoo.com. Abychom vám mohli lépe pomoci, uveďte prosím v e-mailu ID své objednávky.  Selhání tisku  Pokud model nebyl zcela vytištěn nebo se nepodařilo jej vytisknout, mohou v něm zůstat zbytky pryskyřice, které...
  • Seite 33 Proč se mi při zahájení tisku zobrazí chyba "resin insufficient or exceeding maximum volume"? Na začátku tisku zjistí mechanický senzor zbývající pryskyřici v nádrži. Pro  bezproblémový tisk zajistěte, aby hladina pryskyřice byla nad jednou třetinou objemu nádrže. Rovněž nepřekračujte hranici MAX, aby nedošlo k úniku. Pokud požadovaná pryskyřice překročí...

  • Seite 34: Údržba Stroje

    Údržba stroje  K oškrábání nádrže na pryskyřici nepoužívejte ostré nebo špičaté nástroje, protože by mohlo dojít k poškození separační fólie.  Před výměnou pryskyřice za jinou barvu vyčistěte nádržku na pryskyřici.  Před tiskem a po něm očistěte konstrukční desku papírovými utěrkami nebo alkoholem, abyste se ujistili, že na konstrukční...

  • Seite 35: Záruční Podmínky

    Záruční podmínky Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku, je nutné předložit originální doklad o koupi s datem nákupu. Za rozpor se záručními podmínkami, pro který...

  • Seite 36: Eu Prohlášení O Shodě

    EU prohlášení o shodě Toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnic EU. WEEE Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU o odpadních elektrických a elektronických zařízeních (WEEE - 2012/19 / EU). Místo toho musí být vrácen na místo nákupu nebo předán na veřejné...
  • Seite 37 Vážený zákazník, Ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k zariadeniu, obráťte sa na zákaznícku linku. ✉...
  • Seite 38 časti, ktoré sú zostarnuté, poškodené alebo majú korozívne poškodenie, najmä uvoľňovaciu fóliu. Ak sa vyskytnú akékoľvek problémy s tlačiarňou, kontaktujte podporu spoločnosti  ELEGOO na adrese 3dp@elegoo.com. 3D tlačiareň sami nerozoberajte ani neupravujte; takýmto konaním stráca platnosť záruka a akékoľvek spôsobené poškodenie si bude vyžadovať platenú opravu.

  • Seite 39: Obsah Balenia

    Obsah balenia Čistička vzduchu USB Anténa WiFi Stavebná doska Disk USB Nádrž na živicu Maska 3D tlačiareň Mars 4 Ultra Záložné skrutky Rukavice Lievik Škrabka Používateľská Adaptér Súprava nástrojov príručka...
  • Seite 40 Prehľad zariadeníia 7. Prepínač 1. Os Z 2. Skrutkovací gombík 8. Rozhranie USB 3. Stavebná doska 9. Skrutkovací gombík 4. Obrazovka LCD 10. Anténa WiFi 5. Nádrž na živicu 11. Čistička vzduchu USB 6. Dotykový displej...
  • Seite 41 1. Kryt proti UV žiareniu 2. Zásuvka DC Parametre tlače Systém EL3D-4.0 Operácia 4,0-palcový kapacitný dotykový displej Softvér Slicer CHITUBOX & Voxeldance Tango Pripojenie Rozhranie USB a WiFi Špecifikácia hardvéru 227 mm (D) × 227 mm (Š) × 443,5 mm (V) Rozmery 153,36 mm (D) ×...
  • Seite 42 Špecifikácia tlače Technológia Stereolitografia MSLA COB + Fresnelova kolimujúca šošovka (vlnová dĺžka 405 Zdroj svetla Rozlíšenie XY 18 × 18 μm (8 520 × 4 320) Presnosť osi Z 0,02 mm 0,01 – 0,2 mm Hrúbka vrstvy Rýchlosť tlače MAX 70 mm/H Požiadavky na 100 –...
  • Seite 43 Ponuka nástrojov o Kliknutím okamžite zastavíte os Z  Manuálne ovládanie o Nastavte vzdialenosť pohybu v osi Z. o Vráťte os Z na nulu. o Posuňte os Z nahor. o Posuňte os Z smerom nadol. o Zastavenie pohybu v osi Z. ...
  • Seite 44 Otestujte obrazovku LCD: Odstráňte nivelačnú kartu, potom kliknite na tlačidlá „Tool" – „Exposure" – „Text" a otestujte obrazovku LCD a zdroj svetla LED. Ak sa na displeji LCD zobrazí „ELEGOO TECHNOLOGY www.elegoo.com", proces nivelizácie je dokončený. Znovu nainštalujte nádržku na živicu a pripravte sa na tlač.
  • Seite 45 USB. Vyberte vopred nakrájaný testovací model a začnite tlačiť. Spracovanie modelu: Po dokončení tlače počkajte, kým živica na stavebnej doske prestane kvapkať. Povoľte gombík skrutky na stavebnej doske, aby ste ju odstránili, a pomocou škrabky vyberte model. Model môžete dodatočne spracovať pomocou čistiaceho a vytvrdzovacieho zariadenia ELEGOO.
  • Seite 46 Dlhým stlačením pravého tlačidla myši zobrazíte rôzne perspektívy modelu.  Nastavenia CHITUBOX Parametre konfigurácie stroja: Ako predvolenú tlačiareň vyberte ELEGOO Jupiter SE. (Pozri obrázok 15) Objem stavby: Nie je potrebné meniť predvolené parametre (pozri obrázok 16). „X" označuje maximálnu veľkosť tlače v smere osi X atď.
  • Seite 47 Počet prechodových vrstiev: Počet prechodových vrstiev za spodnými vrstvami na  zlepšenie spojenia medzi vrstvami. Okrem času expozície sú parametre prechodovej vrstvy rovnaké ako pri bežnej vrstve. Typ prechodu: Vyberte typ prechodu pre čas expozície pri prechode zo spodných  vrstiev do normálnych vrstiev.
  • Seite 48 Uložiť model Po nastavení všetkých parametrov kliknite na tlačidlo „Slice". Po dokončení kliknite na „Save" (Uložiť), aby ste exportovali nakrájaný súbor a skopírovali ho na jednotku USB. Potom vložte jednotku USB do tlačiarne a začnite tlačiť. Pokyny k modulu WiFi Pripojenie antény WiFi: Uistite sa, že je pripojená...

  • Seite 49: Často Kladené Otázky

    Stavebná doska alebo nádržka na živicu nie je správne upevnená.  Abnormálne vystavenie obrazovke Ak vaša tlačiareň nefunguje, kontaktujte nás na adrese 3dp@elegoo.com.  Aby sme vám mohli lepšie pomôcť, uveďte v e-maile svoje ID objednávky.  Zlyhanie tlače ...
  • Seite 50 Prečo sa mi pri spustení tlače zobrazí chyba „nedostatok živice alebo prekročenie maximálneho objemu"? Na začiatku tlače mechanický snímač zistí zostávajúcu živicu v nádrži. Uistite sa, že  hladina živice je vyššia ako jedna tretina objemu nádrže, aby tlač prebiehala hladko. Taktiež...
  • Seite 51 Údržba stroja  Na oškrabávanie nádrže na živicu nepoužívajte ostré alebo špicaté nástroje, pretože by mohlo dôjsť k poškodeniu uvoľňovacej fólie.  Pred výmenou živice za inú farbu vyčistite nádrž na živicu.  Pred tlačou a po nej očistite stavebnú dosku papierovými utierkami alebo alkoholom, aby ste sa uistili, že na stavebnej doske nie sú...

  • Seite 52: Záručné Podmienky

    Záručné podmienky Na nový výrobok zakúpený v predajnej sieti Alza.cz sa vzťahuje záruka 2 roky. V prípade potreby opravy alebo iných služieb počas záručnej doby sa obráťte priamo na predajcu výrobku, je potrebné predložiť originálny doklad o kúpe s dátumom nákupu. Za rozpor so záručnými podmienkami, pre ktorý...

  • Seite 53: Vyhlásenie O Zhode Eú

    Vyhlásenie o zhode EÚ Toto zariadenie je v súlade so základnými požiadavkami a ďalšími príslušnými ustanoveniami smerníc EÚ. WEEE Tento výrobok sa nesmie likvidovať ako bežný domáci odpad v súlade so smernicou EÚ o odpade z elektrických a elektronických zariadení (OEEZ – 2012/19/EU). Namiesto toho sa musí...
  • Seite 54 Kedves vásárló, Köszönjük, hogy megvásárolta termékünket. Kérjük, az első használat előtt figyelmesen olvassa el az alábbi utasításokat, és őrizze meg ezt a használati útmutatót a későbbi használatra. Fordítson különös figyelmet a biztonsági utasításokra. Ha bármilyen kérdése vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon az ügyfélvonalhoz. ✉...
  • Seite 55  Ha bármilyen probléma merül fel a nyomtatóval kapcsolatban, forduljon az ELEGOO ügyfélszolgálatához a 3dp@elegoo.com címen. Ne szedje szét vagy módosítsa saját maga a 3D nyomtatót; ez a garancia érvényét veszti, és az okozott károkat fizetős...
  • Seite 56 Csomagolási lista Wi-Fi antenna USB légtisztító Build Plate USB lemez Gyanta tartály Maszk Mars 4 Ultra 3D nyomtató Kesztyű Tölcsér Tartalék csavarok Felhasználói Adapter Szerszámkészlet Spakli kézikönyv...
  • Seite 57 Eszköz áttekintése 1. Z tengely 7. Kapcsol=o 2. Csavar Gomb 8. USB interfész 3. Build Plate 9. Csavar Gomb 4. LCD kijelző 10. Wi-Fi antenna 5. Gyanta tartály 11. USB légtisztító 6. Érintőképernyő...
  • Seite 58 1. Anti-UV fedél 2. DC aljzat Nyomtatási paraméterek Rendszer EL3D-4.0 Művelet 4,0 hüvelykes kapacitív érintőképernyő Slicer szoftver CHITUBOX & Voxeldance Tango Csatlakozási lehetőség USB interfész és Wi-Fi Hardveres specifikációk Méretek 227 mm (hosszúság) × 227 mm (szélesség) × 443,5 mm (magasság) Építési 153,36 mm (hosszúság) ×...
  • Seite 59 Nyomtatási specifikációk Technológia MSLA sztereolitográfia Fényforrás COB + Fresnel kollimáló lencse (hullámhossz 405nm) 18×18μm (8520×4320) XY felbontás Z-tengely pontosság 0.02mm Rétegvastagság 0.01-0.2mm Nyomtatási sebesség MAX 70mm/H Teljesítménykövetelmények 100-240V 50/60 Hz 24V 3A Működési képernyő áttekintése Fő interfész beállítások Nyomtatás: Hozzáférés a nyomtatási lehetőségekhez. ...
  • Seite 60 Eszköz menü o Kattintson a Z-tengely azonnali leállításához  Kézi vezérlés o Állítsa be a Z-tengely mozgási távolságát. o A Z-tengelyt nullára állítja vissza. o Mozgassa a Z tengelyt felfelé. o Mozgassa a Z tengelyt lefelé. o A Z-tengely mozgásának leállítása. ...
  • Seite 61 Szintezés az építőlemez négy rögzítőcsavarját (① ② ③ ④ ), amíg az szabadon mozoghat. Vegye ki a gyantatartályt: Zárja be az építőlemez csavargombját (⑥ ), majd lazítsa meg Szintlépési kártya elhelyezése: Z tengely nullára állítása: Helyezzen be egy szintezőlapot az építőlemez és az LCD-képernyő közé, majd kattintson a "Z tengely nullára állítása" tetejét, a másik kezével pedig húzza meg a négy rögzítőcsavart (①...
  • Seite 62 Modellfeldolgozás: A nyomtatás befejezése után várjon, amíg a gyanta az építőlemezen megszűnik csepegni. Lazítsa meg az építőlemezen lévő csavaros gombot a lemez eltávolításához, és egy kaparó segítségével távolítsa el a modellt. A modell az ELEGOO tisztító és kikeményítő gépével utólagosan feldolgozható.
  • Seite 63 Szoftver telepítése és beállítása CHITUBOX telepítése Válassza ki a szeletelőszoftver megfelelő verzióját az USB flash meghajtóról, és telepítse azt a számítógépére. Hogyan kell használni a CHITUBOX-ot A telepítés befejezése után futtassa a CHITUBOX szoftvert. Kattintson a "File-Open File" (Fájl megnyitása) gombra, majd nyissa meg a 3D modell fájlját (típusát). A modellre bal egérgombbal kattintva és a bal oldali menüben található...
  • Seite 64  Átmeneti rétegek száma: A rétegek közötti jobb kötés érdekében az alsó rétegek utáni átmeneti rétegek száma. Az expozíciós idő kivételével az átmeneti réteg paraméterei megegyeznek a normál rétegével. Átmenet típusa: Válassza ki az átmenet típusát az expozíciós időhöz az alsó rétegekről ...
  • Seite 65 A modell mentése Az összes paraméter beállítása után kattintson a "Szeletelés" gombra. Ha elkészült, kattintson a "Mentés" gombra a szeletelt fájl exportálásához és az USB-meghajtóra másolásához. Ezután helyezze be az USB-meghajtót a nyomtatóba, és kezdje el a nyomtatást. Wi-Fi modul utasítások Csatlakoztassa a Wi-Fi antennát: Győződjön meg róla, hogy a Wi-Fi antenna csatlakoztatva van.
  • Seite 66 Az eltávolító fólia a hosszan tartó használat miatt nagyon meglazult, és ki kell cserélni. Az építőlemez vagy a gyantatartály nincs megfelelően rögzítve.  Rendellenes képernyő expozíció Ha a nyomtatója nem működik, forduljon hozzánk a 3dp@elegoo.com e-mail címen.   A jobb segítségnyújtás érdekében kérjük, adja meg e-mailjében a megrendelés azonosítóját.
  • Seite 67 Miért jelenik meg a "gyanta nem elegendő vagy túllépte a maximális mennyiséget" hiba a nyomtatás indításakor? A nyomtatás kezdetén a mechanikus érzékelő érzékeli a tartályban maradt gyantát. A  zökkenőmentes nyomtatás érdekében győződjön meg arról, hogy a gyanta szintje a tartály térfogatának egyharmada felett van.
  • Seite 68 Gépkarbantartás  Ne használjon éles vagy hegyes szerszámokat a gyantatartály lekaparásához, mert ez károsíthatja a leválasztó bélésfóliát.  Tisztítsa meg a gyantatartályt, mielőtt a gyantát más színűre cseréli.  A nyomtatás előtt és után tisztítsa meg a beépítési lemezt papírtörlővel vagy alkohollal, hogy a beépítési lemezen ne legyenek dudorok vagy göröngyök.

  • Seite 69: Jótállási Feltételek

    Jótállási feltételek Az Alza.cz értékesítési hálózatában vásárolt új termékre 2 év garancia vonatkozik. Ha a garanciaidő alatt javításra vagy egyéb szolgáltatásra van szüksége, forduljon közvetlenül a termék eladójához, a vásárlás dátumával ellátott eredeti vásárlási bizonylatot kell bemutatnia. Az alábbiak a jótállási feltételekkel való ellentétnek minősülnek, amelyek miatt az igényelt követelés nem ismerhető...

  • Seite 70: Eu-Megfelelőségi Nyilatkozat

    EU-megfelelőségi nyilatkozat Ez a berendezés megfelel az alapvető követelményeknek és az uniós irányelvek egyéb vonatkozó rendelkezéseinek. WEEE Ez a termék nem ártalmatlanítható normál háztartási hulladékként az elektromos és elektronikus berendezések hulladékairól szóló uniós irányelvvel (WEEE - 2012/19 / EU) összhangban. Ehelyett vissza kell juttatni a vásárlás helyére, vagy át kell adni az újrahasznosítható...
  • Seite 71 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice. ✉...
  • Seite 72 Sie alle Teile, die gealtert oder beschädigt sind oder Korrosionsschäden aufweisen, rechtzeitig austauschen, insbesondere die Trennfolie. ● Sollten Sie Probleme mit dem Drucker haben, wenden Sie sich an den ELEGOO- Support unter 3dp@elegoo.com. Nehmen Sie den 3D-Drucker nicht selbst auseinander und modifizieren Sie ihn nicht;...

  • Seite 73: Packungsinhalt

    Packungsinhalt Wi-Fi-Antenne USB-Luftreiniger Platte USB-Stick Harz Tank Maske Mars 4 Ultra 3D-Drucker Handschuhe Trichter Backup-Schrauben Benutzerhandbuch Adapter Werkzeugsatz Abstreifer...

  • Seite 74: Geräteübersicht

    Geräteübersicht 1. Z-Achse 7. Schalter 2. Schraube Knopf 8. USB-Schnittstelle 3. Platte 9. Schraube 4. LCD-Bildschirm 10. Wi-Fi-Antenne 5. Harz-Tank 11. USB-Luftreiniger 6. Touchscreen...

  • Seite 75: Hardware-Spezifikationen

    1. Anti-UV-Abdeckung 2. DC-Steckdose Parameter System EL3D-4.0 Operation 4,0-Zoll kapazitiver Touchscreen Schneideplotter-Software CHITUBOX & Voxeldance Tango Konnektivität USB-Schnittstelle & Wi-Fi Hardware-Spezifikationen Abmessungen 227mm (L) × 227mm (B) × 443,5mm (H) Abmessungen 153,36 mm (L) × 77,76 mm (B) × 165 mm (H) aufgebaut Packungsgröße 605mm (L) ×...

  • Seite 76: Modell-Vorschau

    Druckspezifikationen Technologie MSLA Stereolithographie Lichtquelle COB + Fresnel-Kollimationslinse (Wellenlänge 405nm) 18×18μm (8520×4320) XY-Auflösung Z-Achse-Genauigkeit 0,02 mm Schichtdicke 0,01-0,2 mm Druckgeschwindigkeit MAX 70mm/H Leistungsanforderungen 100-240V 50/60 Hz 24V 3A Betriebsbildschirm Hauptschnittstelle ● Drucken: Zugriff auf die Druckoptionen. ● Werkzeug: Zugriff auf verschiedene Werkzeugfunktionen. ●...

  • Seite 77: Manuelle Steuerung

    Werkzeuge o Klicken Sie auf , um die Z-Achse sofort anzuhalten. ● Manuelle Steuerung o Stellen Sie den Bewegungsabstand der Z-Achse ein. o Setzt die Z-Achse auf Null. o Bewegen Sie die Z-Achse nach oben. o Bewegen Sie die Z-Achse nach unten. o Stoppt die Bewegung der Z-Achse.

  • Seite 78: Nivellierung

    Nivellierung Entfernen Sie den Harztank: Verriegeln Sie den Schraubenknopf (⑥) der Bauplatte, und lösen Sie dann die vier Befestigungsschrauben (①②③④) an der Bauplatte, bis sie sich frei bewegen lässt. Platzierung der Nivellierkarte: Legen Sie eine Nivellierkarte zwischen die Bauplatte und den LCD-Bildschirm und klicken Sie dann auf "Z-Achse auf Null stellen".

  • Seite 79: Testdruck

    LCD-Bildschirm testen: Entfernen Sie die Nivellierkarte und klicken Sie dann auf die Schaltflächen "Werkzeug" - "Belichtung" - "Text", um den LCD-Bildschirm und die LED- Lichtquelle zu testen. Wenn auf dem LCD-Bildschirm "ELEGOO TECHNOLOGY www.elegoo.com" angezeigt wird, ist der Nivellierungsvorgang abgeschlossen. Setzen Sie den Harzbehälter wieder ein und bereiten Sie sich auf den Druck vor.

  • Seite 80: Installation Und Einrichtung Der Software

    Bauplatte nicht mehr tropft. Lösen Sie den Schraubknopf an der Bauplatte, um sie zu entfernen, und verwenden Sie einen Schaber, um das Modell zu entfernen. Das Modell kann mit dem Reinigungs- und Aushärtungsgerät von ELEGOO nachbearbeitet werden. Installation und Einrichtung der Software CHITUBOX installieren Wählen Sie die entsprechende Version der Slicing-Software vom USB-Flash-Laufwerk aus und...

  • Seite 81: Chitubox-Einstellungen

    CHITUBOX-Einstellungen Parameter der Gerätekonfiguration: "Parametereinstellungen" und wählen Sie ELEGOO Jupiter SE als Ihren Standarddrucker aus. (Siehe Abbildung 15) Bauvolumen: Es besteht keine Notwendigkeit, die Standardparameter zu ändern (siehe Abbildung 16). "X" gibt die maximale Druckgröße in Richtung der X-Achse an, und so weiter.
  • Seite 82 ● Ruhezeit nach dem Zurückziehen: Die Zeit zwischen der Rückkehr der Bauplattform auf die Druckoberfläche und dem Beginn der Belichtung. Die Standardeinstellung ist 0,5 Sekunden. ● Unterer Hubabstand: Der Abstand, um den sich die Bauplattform während des unteren Druckvorgangs von der Druckoberfläche entfernt. Die Standardeinstellung ist 2-3 mm.
  • Seite 83 Wi-Fi-Modul - Anweisungen Anschließen der Wi-Fi-Antenne: Stellen Sie sicher, dass die Wi-Fi-Antenne angeschlossen ist. Befestigen Sie die Wi-Fi-Antenne, indem Sie sie im Uhrzeigersinn in den rechten Anschluss des Geräts schrauben, um eine Verbindung zum Netzwerk herzustellen. ● Sobald die Wi-Fi-Antenne installiert ist, klicken Sie auf "Einstellungen" -> "Wi-Fi", um die Wi-Fi-Verbindung zu aktivieren.
  • Seite 84 ● Die Bauplatte oder der Harzbehälter ist nicht richtig befestigt. Abnormale Bildschirmbelichtung ● Wenn Ihr Drucker nicht funktioniert, kontaktieren Sie uns unter 3dp@elegoo.com. ● Um Ihnen besser helfen zu können, geben Sie bitte Ihre Bestell-ID in Ihrer E-Mail an. Fehlerhaftes Drucken ●...
  • Seite 85 Warum erhalte ich beim Starten eines Drucks die Fehlermeldung "Harz nicht ausreichend oder maximales Volumen überschritten"? ● Zu Beginn des Druckvorgangs erkennt der mechanische Sensor den verbleibenden Harzstand im Tank. Stellen Sie sicher, dass der Harzstand über einem Drittel des Tankvolumens liegt, um einen reibungslosen Druck zu gewährleisten.

  • Seite 86: Wartung

    Wartung ● Verwenden Sie keine scharfen oder spitzen Werkzeuge zum Abkratzen des Harzbehälters, da dies die Trennfolie beschädigen könnte. ● Reinigen Sie den Harzbehälter, bevor Sie das Harz durch eine andere Farbe ersetzen. ● Reinigen Sie die Bauplatte vor und nach dem Druck mit Papiertüchern oder Alkohol, um sicherzustellen, dass sich keine Unebenheiten oder Grate auf der Bauplatte befinden.

  • Seite 87: Garantiebedingungen

    Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: ●...

  • Seite 88: Eu-Konformitätserklärung

    EU-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinien. WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden.
