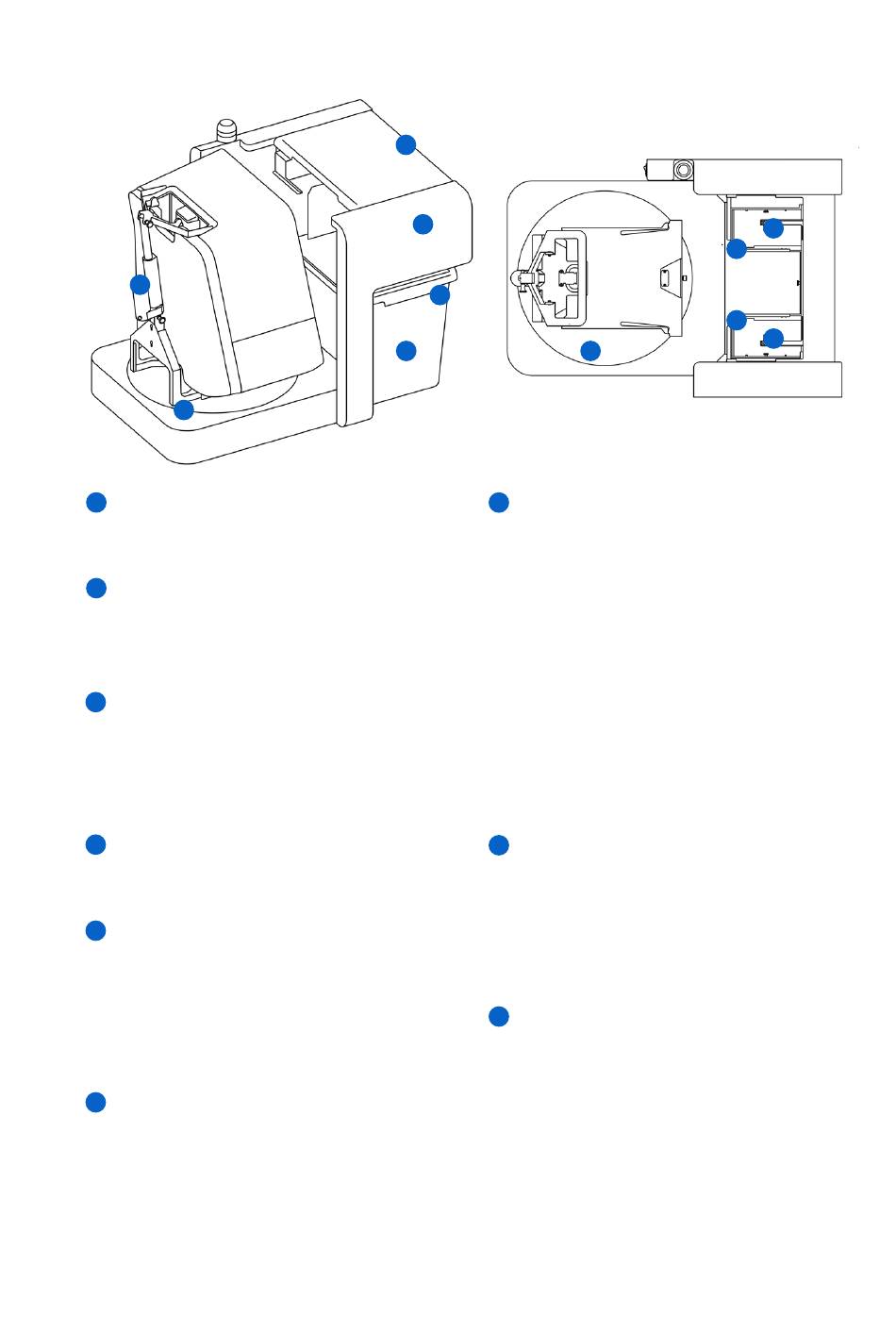

Produktkomponenten
2.3.1
Form Auto
1
Auslöser der Druckerabdeckung:
1
Dieser Mechanismus öffnet die
Druckerabdeckung für die Teileentnahme.
Basis: Der Drucker wird auf dem
2
Drehteller an der Basis mithilfe der
Adapterplatte für die verstellbaren
Druckerfüße angebracht.
UV-Schutz: Abnehmbare, UV-sichere
3
Abdeckung. Dieses Bauteil schirmt den
Teileentnahmemechanismus ab und
verhindert, dass nicht ausgehärtetes
Harz innerhalb des Geräts aushärtet.
Portal zur Teileentnahme: Enthält den
4
Teileentnahmemechanismus, die Kamera
und andere Teileentnahmefunktionen.
Teilefreigabebehälter: Ein UV-
5
beständiger Behälter, in dem die Teile
nach der Freigabe durch Form Auto
gelagert werden. Der darin befindliche
Teilewaschkorb ist mit dem Form Wash L
kompatibel.
Waschkorb: Ein Korb aus Edelstahl,
6
der mit dem Form Wash L kompatibel
ist, sodass Teile direkt im Form Wash L
gewaschen werden können.
12
2
3
4
5
6
Drehteller: Der Drucker wird an dem
1
Drehteller auf der Basis befestigt. Mit
dem Drehteller kann der Drucker in
90-Grad-Schritten in drei Positionen
gedreht werden.
• Druckposition: Der Drucker zeigt
zum Teileentnahmegehäuse und
zum Teilefreigabebehälter.
• Touchscreen-Position: Der Drucker ist
zur Seite des Form Auto gedreht (vom
Teileentnahmegehäuse weg), sodass der
Touchscreen zugänglich ist.
Teileentnahmegehäuse: Die Teile
2
werden im Teileentnahmegehäuse von
der Konstruktionsplattform entfernt,
aufgefangen und aus dem Drucker
genommen. Die Teile werden dann in
den Teilefreigabebehälter abgelegt.
Teileentnahmemechanismus:
3
Dieser Mechanismus trägt das
Teileentnahmegehäuse und betätigt
die Griffe der Build Platform 2, um die
Druckteile von der Konstruktionsplattform
zu lösen.
2
2
1
3
3
