Inhaltszusammenfassung für Formlabs Form Cure L

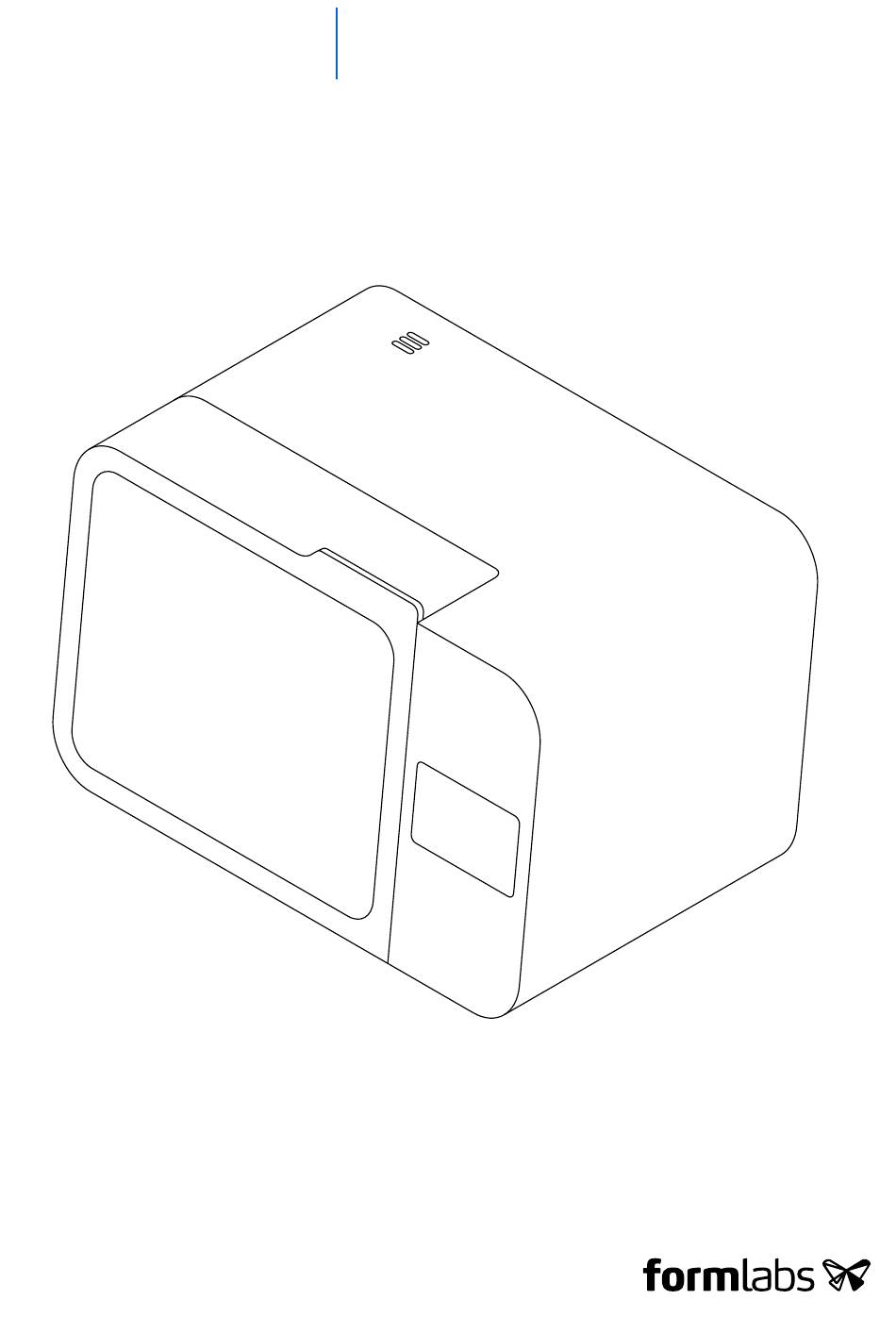

- Seite 1 Handbuch Form Cure L...
-
Seite 3: Installations- Und Benutzungsanleitung
Installations- und Benutzungsanleitung Form Cure L Großformatige Desktop-Stereolithografie -Nachhärtekammer Deutsche Übersetzung der englischen Originalanweisungen Lesen Sie dieses Handbuch sorgfältig durch, und bewahren Sie es auf. November 2021 REV 01 © Formlabs... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Anweisungen lesen und aufbewahren . - Seite 5 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Werkzeuge und Zubehör .
- Seite 7 WARNUNG oder zum Tod führen. HAFTUNGSAUSSCHLUSS Formlabs hat alles daran gesetzt, diese Anweisungen so klar, vollständig und korrekt wie möglich zu gestalten. Die Informationen in diesem Dokument umfassen allgemeine Beschreibungen und/oder technische Merkmale der Leistung der im Lieferumfang enthaltenen Produkte. Dieses Dokument ist kein Ersatz für die Bestimmung der Eignung oder Zulässigkeit dieses Produkts für spezifische Anwendungsfälle und darf nicht dazu genutzt werden.
-
Seite 8: Vorwort
Handbuchs vollständig gelesen und verstanden haben. Stellen Sie sicher, dass jede Person, die die Form Cure L verwendet, die Warnungen und Anweisungen gelesen hat und diese befolgt. Formlabs haftet nicht für Sach- oder Personenschäden, die durch die inkorrekte Handhabung oderNichteinhaltung der Sicherheitsanweisungen entstehen. In solchen Fällen erlischt die Garantie. -
Seite 9: Kundenservice Und Wartung
12459 Berlin, Deutschland 1.2.2 Garantie Auf dieses Produkt wird eine Garantie gewährt. Formlabs bietet eine Garantie für alle Formlabs Hardware. Sofern nicht anders ausdrücklich angegeben, stellen die Nutzungsbestimmungen, einschließlich der Garantie, die vollständige Vereinbarung zwischen Ihnen und Formlabs dar, hinsichtlich der Dienstleistung und jeglichem Produkt, das Sie von Formlabs gekauft haben, und ersetzt alle vorherigen oder zeitgleichen Kommunikationen, Angebote oder Vereinbarungen zwischen Ihnen und Formlabs, sei es in elektronischer, mündlicher oder... -
Seite 10: Einleitung
Materialien für viele verschiedene Anwendungen, erhebt aber keinen Anspruch WARNUNG auf die Sicherheit oder Wirksamkeit eines bestimmten Objekts, das mit Formlabs- Produkten hergestellt wurde. Bestimmte Formlabs-Produkte, besonders solche, die in der Branche als „biokompatible“ Materialien bekannt sind, wurden für die Konformität mit den entsprechenden Industrienormen ausgelegt. -
Seite 11: Technische Spezifikationen
Technische Spezifikationen Parameter Einheit Einheit Form Cure L Montageoberfläche Benchtop-Gerät Mindestabmessungen 90 × 85 × 55 cm für problemlosen Zugriff (B × T × H) Abmessungen des Produkts (B × T × H) 69 × 54 × 44,5 cm Produktgewicht 24 kg Durchmesser des Drehtellers 39,5 cm Aushärtungsvolumen Zylinder mit einem Durchmesser von 39,5 cm... -
Seite 12: Produktkomponenten
Produktkomponenten Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. 2.3.1 Form Cure L Tür: Doppelwände isolieren die Nachhärtekammer und die Innenflächen reflektieren das Licht. Heizelemente: Zwei 500-W-Heizmodule heizen die Nachhärtekammer auf bis zu 80 °C auf. LEDs: Eine Reihe von LEDs mit 375 nm und 405 nm hilft bei der Nachhärtung von Teilen. -
Seite 13: Benutzeroberfläche
Benutzeroberfläche Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Das Display der Form Cure L ist eine Touchscreen-Oberfläche. Auf dem Touchscreen werden Nachhärtungsinformationen (Zeit, Temperatur und ausgewähltes Material), Einstellungen und Fehlermeldungen angezeigt. Der Touchscreen dient als Benutzeroberfläche für die Maschine. Auf dem Startbildschirm werden die Vorheizdauer und die Temperatur , die Nachhärtezeit und die Temperatur , das aktuelle Kunstharz , der Gerätestatus und der Serienname angezeigt. -
Seite 14: Sicherheit
Sicherheit Lesen und verstehen Sie dieses Handbuch und die Sicherheitsanweisungen, bevor Sie den Form Cure L verwenden. Nichtbeachtung kann zu schweren WARNUNG Verletzungen oder zum Tod führen. Beaufsichtigen Sie junge oder unerfahrene Nutzer, um einen angenehmen und sicheren Betrieb zu gewährleisten. Diese Anweisungen enthalten Warnungen und Sicherheitsinformationen wie nachfolgend erklärt: GEFAHR bezeichnet eine Gefahr mit einem hohen Risiko schwerer oder tödlicher Verletzungen, falls sie nicht vermieden wird. -
Seite 15: Sicherheit Von Komponenten Und Teilsystemen
Waschen Sie Ihre Haut mit ausreichend Wasser und Seife. Verwenden Sie keinen Alkohol oder andere Lösungsmittel, um Kunstharz von der Haut zu entfernen. Konsultieren Sie das Sicherheitsdatenblatt (SDS) als primäre Informationsquelle zum Verständnis der Sicherheit und der Handhabung von Formlabs-Kunstharzen. Behandeln HINWEIS Sie Formlabs-Kunstharz wie jede andere Haushaltschemikalie. Befolgen Sie die üblichen Sicherheitsvorkehrungen für Chemikalien sowie die Handhabungshinweise... -
Seite 16: Funkstörung
Der Betrieb dieses Geräts in Wohngebieten hat wahrscheinlich schädliche Interferenzen zur Folge. In diesem Fall trägt der Nutzer die Kosten für die Behebung dieser Interferenzen. Änderungen oder Modifikationen an diesem Produkt, die nicht von Formlabs genehmigt wurden, können zum Verfall der elektromagnetischen Verträglichkeit (EMV) und der Drahtloskonformität führen sowie zum Entzug Ihrer Berechtigung zum Betrieb dieses Produkts. -
Seite 17: Persönliche Schutzausrüstung (Psa)
Spezifikationen der zu verwendenden Werkzeuge Die Form Cure L darf nur mit dem mitgelieferten Zubehör und zusätzlichen Werkzeugen verwendet werden, die von Formlabs oder einem zertifizierten Dienstleister empfohlen werden. Zubehör und Material von Drittanbietern kann Schäden hervorrufen. Weitere Informationen finden Sie in den Abschnitten 3.2 Persönliche Schutzausrüstung (PSA) und 6.1. -
Seite 18: Notfall- Und Ausnahmesituationen
Kunstharzprodukt bereitzustellen, die mit den neuesten gesetzlichen Richtlinien übereinstimmen. Beziehen Sie sich primär auf das Sicherheitsdatenblatt (SDB) zu den Themen Sicherheit und Handhabung der Materialien von Formlabs und des benötigten Zubehörs. Besuchen Sie formlabs.com/sds, um Sicherheitsdatenblätter für Formlabs-Materialien herunterzuladen. 3.5.1 Verschüttete Chemikalien... -
Seite 19: Isopropylalkohol (Ipa)
Schäden am Gerät zu minimieren. Wenn HINWEIS ein Harz versehentlich ausgelaufen ist, dokumentieren Sie das Problem mit Fotos, und reinigen Sie das Gerät so gut wie möglich. Kontaktieren Sie umgehend den Formlabs-Kundenservice oder einen zertifizierten Dienstleister. Sicherheit | 17... -
Seite 20: Vorbereitung Und Einrichtung
Weisen Sie dem Gerät eine Stromversorgung und einen Stromkreis zu, die 1 A Strom liefern können. Stromversorgung und Vernetzung Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Die Form Cure L erfordert eine zuverlässige Erdung. Das Netzkabel, das mit dem Gerät verwendet wird, muss geerdet sein. Verwenden Sie mit der Form Cure L HINWEIS kein unzureichend bemessenes Netzkabel. -
Seite 21: Zugriff Auf Den Seriennamen
2. Den Seriennamen finden Sie links oben. Aufstellen des Geräts Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Nachdem Sie einen Standort ausgewählt haben, schließen Sie das Gerät an eine Stromquelle an, und montieren Sie die WLAN-Antenne, bevor Sie das Gerät einschalten. -
Seite 22: Einrichtung Einer Netzwerkverbindung
2. Schalten Sie den Unterbrecherschalter auf der Rückseite des Geräts auf ON (EIN), um das Gerät einzuschalten. 3. Während der Initialisierung der Form Cure L erscheint das Formlabs-Logo mit einem Fortschrittsbalken auf dem Touchscreen, gefolgt von dem Onboarding-Prozess. Folgen Sie den Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen. -
Seite 23: Aktualisierung Der Firmware
Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Formlabs veröffentlicht regelmäßig aktualisierte Firmware, um Softwarefehler zu beheben und die Funktionalität zu verbessern. Laden Sie die neueste Firmwareversion für Ihr Formlabs- Gerät über PreForm herunter. Laden Sie die Firmwaredatei anschließend auf das Gerät hoch, und installieren Sie sie. -
Seite 24: Transport Des Geräts
Touchscreen oder warten Sie 30 Sekunden auf den automatischen Neustart. Transport des Geräts Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Im Abschnitt 4.3.1 Lieferung finden Sie Gewicht und Abmessungen des Produkts. Bewahren Sie die Verpackung für den Transport oder Versand auf. -
Seite 25: Verpackung
Lose Gegenstände können während des Transports verrutschen und empfindliche Komponenten beschädigen, was zu zusätzlichen Gebühren führen oder die Garantie ungültig machen kann. Wenn ein Gerät zum Austausch oder zur Reparatur an Formlabs oder einen zertifizierten Dienstleister geschickt wird, sollten das Netzkabel und anderes Zubehör nicht HINWEIS mitgeschickt werden. -
Seite 26: Gebrauch
Druckteil herzustellen. Die Form Cure L sorgt für eine gleichmäßige Nachhärtung, indem sie die Druckteile während des Nachhärtezyklus dreht und das Teil aus allen Richtungen Licht aussetzt. Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. 5.2.1 Einsetzen gewaschener und getrockneter Druckteile... - Seite 27 Einstellen vonder Uhrzeit und der Temperatur Die Form Cure L verfügt über Voreinstellungen für jeden Harztyp, die Sie über den Touchscreen auswählen können. Wenn Formlabs neue Kunstharze, neue Harzformulierungen oder neue Schichtdicken auf den Markt bringt, aktualisieren Sie die Firmware auf Ihrer Form Cure L, um die neuen Voreinstellungen zu erhalten.
-
Seite 28: Einsammeln Von Druckteilen
Druckteilen zu erstellen. Überlegungen für spezifische Geometrien Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Berücksichtigen Sie zu Beginn des Zyklus die spezifische Geometrie der einzelnen Teile. Passen Sie den Nachhärteprozess für große oder lange Teile sowie Teile mit dichten Stützstrukturen oder Teile mit dicken oder dünnen Merkmalen an. -
Seite 29: Zeit- Und Temperatureinstellungen
Materialien sich verformen. Dies hängt von der Druckgeometrie des Teils und seinen Eigenschaften ab. Wenn Sie die empfohlenen Nachhärteeinstellungen ändern wollen, muss das Material der Temperatur standhalten und eine stabile Materialstruktur beibehalten können. Formlabs-Kunstharze sind für den Druck und die Nachhärtung mit 375-nm- und 405-nm-Licht ausgelegt. Verwaltung des Geräts Führen Sie zwischen den Nachhärtezyklen eine Wartung durch, verfolgen Sie den Geräteverlauf... - Seite 30 Mit dem Dashboard (Formlabs.com/dashboard) verwalten Einzelpersonen oder Teams Ihre Formlabs-Geräte aus der Ferne, verfolgen den Materialverbrauch und zentralisieren getätigte und zukünftige Käufe bei Formlabs. Registrieren Sie Ihre Formlabs-SLA-Drucker über den Touchscreen im Dashboard und nutzen Sie die gemeldeten Metriken, um Ihre Nutzung der Form Cure L zu planen oder zu terminieren.
-
Seite 31: Wartung
Form Cure L, die in diesem Handbuch, auf dem Touchscreen über Aufforderungen und auf support.formlabs.com beschrieben sind. Verwenden Sie keine Werkzeuge, Chemikalien oder nicht genehmigte Vorgehensweisen mit der Form Cure L, es sei denn, Sie erhalten eine entsprechende Anweisung von Formlabs oder einem zertifizierten Dienstleister. •... -
Seite 32: Inspektion Und Wartung
Zum Aufwischen von Schmiermittel, Kunstharz oder Lösungsmittel. ° • Nicht scheuerndes Mikrofasertuch Zur Reinigung des Außengehäuses und des Displays. ° Inspektion und Wartung 6.2.1 Vor jeder Benutzung Zu überprüfen Siehe Abschnitt Installationsumgebung Standort und Umgebung Drehteller Wartung des Drehtellers 6.3.1 Zu härtende Teile Überlegungen für spezifische Geometrien Trocknen von Teilen und Sauberhalten des Geräts... -
Seite 33: Wartung Der Lichtdiffusoren
Regelmäßige Wartung Die Form Cure L erfordert regelmäßige Wartung und Pflege. Der Standardzyklus für die folgenden Vorgehensweisen ist alle ein bis drei Nutzungsmonate. Aufgabe Häufigkeit Siehe Abschnitt Innenflächen Monatlich Wartung von Innenflächen 6.4.1 Lichtdiffusoren Monatlich Wartung der Lichtdiffusoren 6.4.2 Tür Alle drei Monate Instandhaltung der Tür 6.4.3... -
Seite 34: Wartung Des Touchscreens
Führen Sie eine Sichtprüfung des Touchscreens auf Harzrückstände durch. Prüfen Sie, ob der Touchscreen auf Eingaben reagiert. Reinigen Sie den Touchscreen mit einem nicht scheuernden Mikrofasertuch und einem Allzweckreiniger, z. B. Glasreiniger. Unregelmäßige Wartung Aufgabe Häufigkeit Siehe Abschnitt Die Firmware Wenn von Formlabs angegeben Aktualisierung der Firmware aktualisieren... -
Seite 35: Fehlerbehebung
Fehlerbehebung Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Speicherung von Diagnoseprotokollen Die Form Cure L legt Diagnoseprotokolle an, die detaillierte Informationen über das Gerät enthalten und so die Fehlerdiagnose beschleunigen. Wenn Sie einen Fehler oder ein ungewöhnliches Verhalten an der Form Cure L feststellen, fügen Sie die Diagnoseprotokolle... -
Seite 36: Behebung Von Fehlern
Nachhärten vollständig trocknen. aber nicht vollständig getrocknet 7.3.2 Behebung von Fehlern Falls weiterhin Fehler auftreten, nachdem Sie diese Schritte durchgeführt haben, kontaktieren Sie den Formlabs-Kundenservice oder einen zertifizierten Dienstleister für zusätzliche Anleitung. Fehler Ursache Lösungen The device is currently active. - Seite 37 Fehler gemeldet. • Trennen Sie das Netzkabel. Entfernen Sie das Obergehäuse der Form Cure L, und überprüfen Sie, ob die Temperaturfühlerverdrahtung sicher ist. Kontaktieren Sie für weitere Informationen den Formlabs-Kundenservice oder einen zertifizierten Dienstleister. The LED brightness Die Form Cure L ist beim •...
- Seite 38 Fehler gestoßen. jedes der drei LED-Module (die von der Nachhärtekammer aus zugänglich sind), und prüfen Sie, ob die Verkabelung sicher ist. Kontaktieren Sie für weitere Informationen den Formlabs-Kundenservice oder einen zertifizierten Dienstleister. The door is open. Please Die Tür ist offen, während Schließen Sie die Tür der Form Cure L.
-
Seite 39: Demontage Und Reparatur
Demontage und Reparatur Alle Schritte, bei denen das Gerät geöffnet und/oder interne Komponenten überprüft werden, sollten von Fachleuten unter Anleitung des Formlabs-Kundenservice oder WARNUNG eines zertifizierten Dienstleisters durchgeführt werden. Schäden, die durch versuchte Demontage und/oder Reparatur ohne vorherige Genehmigung des Formlabs- Kundenservice oder eines zertifizierten Dienstleisters entstehen, sind nicht von der Garantie abgedeckt. -
Seite 40: Recycling Und Entsorgung
Recycling und Entsorgung Eine detaillierte Anleitung und Veranschaulichungen finden Sie unter support.formlabs.com. Entsorgung von Kunstharz 9.1.1 Flüssiges Kunstharz Kunstharz und Lösungsmittel können Hautreizung oder allergische Hautreaktionen hervorrufen. Tragen Sie beim Handhaben von flüssigem Kunstharz, flüssigem WARNUNG Lösungsmittel oder kunstharzbeschichteten Oberflächen stets Handschuhe. -
Seite 41: Recycling Von Lösungsmitteln
3. Informieren Sie Ihr Abfallentsorgungsunternehmen darüber, dass Ihr Lösungsmittel kleine Mengen von Methacrylat-Monomeren und Oligomeren (unpolymerisiertes Kunstharz) enthält sowie Spuren von Photoinitiatoren. Halten Sie eine Kopie des Sicherheitsdatenblatts (SDB) des Formlabs-Pulvers bereit, falls der Entsorgungsdienstleister weitere Informationen benötigt. Recycling von Lösungsmitteln Ziehen Sie für große Mengen Lösungsmittel ein Lösungsmittel-Recyclingsystem in Betracht,... -
Seite 42: Index
Index Aufbau 18, 19, 21 Technische Daten 8 Installation 18, 19, 21 Temperatur 9, 11, 18, 25, 27, 34, 35, 36, 41 Hitze 9, 11, 18, 25, 27, 34, 35, 36, 41 Touchscreen 9, 11, 19, 20, 21, 22, 25, 28, 29, 30, Belüftung 14 31, 32, 33 Betrieb 6, 12, 15... -
Seite 43: Glossar
Glossar Begriff Bedeutung Display Das Display zeigt Status, Zeit, Temperatur sowie Funktionen für die Konfiguration der Form Cure L an. Display-Flachbandkabel Ein flexibles Flachbandkabel verbindet die Displaybaugruppe mit der Hauptplatine. Tür Die Scharnier-Tür ermöglicht den Zugang zum Drehteller der Form Cure L. Doppelwände isolieren die Nachhärtekammer, und die Innenflächen reflektieren Licht. -
Seite 44: Produktkonformität
Produktkonformität Die Form Cure L erfüllt die folgenden Normen für Elektronik und Sicherheit: UL 61010-1:2012 Maschinenrichtlinie 2006/42/EG CSA C22.2 Nr. 61010-1-12:2012 Funkgeräterichtlinie 2014/53/EU UL 61010-2-010:2019 RoHS-Richtlinie 2011/65/EU CSA C22.2 Nr. 61010-2-010:2019 EMV-Richtlinie 2014/30/EU Andere IEC 61010-1:2010 IEC 61010-1:2010/AMD1:2016 IEC 61010-2-010:2019 IEC 62471:2006... - Seite 45 Deutsche Übersetzung der englischen Originalanweisungen November 2021 © Formlabs...
