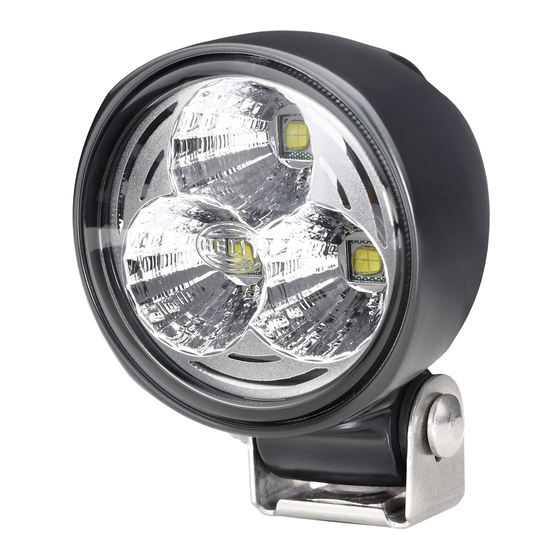

Hella MODUL 70 LED Montageanleitung
Rückfahrscheinwerfer
Vorschau ausblenden
Andere Handbücher für MODUL 70 LED:
- Montageanleitung (23 Seiten) ,
- Montageanleitung (24 Seiten)
Werbung
Quicklinks
MONTAGEANLEITUNG
RÜCKFAHRSCHEINWERFER MODUL 70 LED
INSTALLATION INSTRUCTION
REVERSE LIGHT MODUL 70 LED
INSTRUCTIONS DE MONTAGE
PROJECTEUR DE RECUL MODUL 70 LED
MONTERINGSANVISNING
BACKSTRÅLKASTARE MODUL 70 LED
MONTAGEHANDLEIDING
ACHTERUITRIJLAMP MODUL 70 LED
INSTRUCCIONES DE MONTAJE
LUZ DE MARCHA ATRÁS MODUL 70 LED
INSTRUZIONI DI MONTAGGIO
LUCI RETROMARCIA MODUL 70 LED
ASENNUSOHJE
PERUUTUSVALOON MODUL 70 LED
Werbung
Verwandte Anleitungen für Hella MODUL 70 LED
Inhaltszusammenfassung für Hella MODUL 70 LED
- Seite 1 INSTRUCTIONS DE MONTAGE PROJECTEUR DE RECUL MODUL 70 LED MONTERINGSANVISNING BACKSTRÅLKASTARE MODUL 70 LED MONTAGEHANDLEIDING ACHTERUITRIJLAMP MODUL 70 LED INSTRUCCIONES DE MONTAJE LUZ DE MARCHA ATRÁS MODUL 70 LED INSTRUZIONI DI MONTAGGIO LUCI RETROMARCIA MODUL 70 LED ASENNUSOHJE PERUUTUSVALOON MODUL 70 LED...
- Seite 2 80ºC 50ºC 20ºC 80ºC 50ºC 20ºC Vor Steinschlag geschützt montieren! Scheinwerfer darf nicht abgedeckt werden. Mount protected against stone chipping! Headlamp must not be covered. Monter à l'abri des chutes de pierres! Ne pas recouvrir le projecteur Montera skyddat från stenskott! Strålkastaren får inte täckas över.
- Seite 3 • Dans le cadre de l’amélioration technische optische • Only use original spare parts or continue de nos produits, nous Änderungen vor. spare parts approved by HELLA. nous réservons le droit de • Verwenden • If you have any questions or réaliser modifi cations Originalersatzteile bzw.
- Seite 4 Servicio de At- werkplaats. ención al Cliente de HELLA, a los mayoristas o diríjase a su taller concesionario.
- Seite 5 • Jos Sinulla on kysymyksiä dalla HELLA. tai asennusongelmia, soita • In caso di domande o problemi HELLA-asiakaspalveluun, di montaggio, chiami il servizio tukkukauppiaalle tai käänny di assistenza dei clienti della sopimuskorjaamon puoleen. HELLA, il rivenditore o si rivolga alla offi cina autorizzata.
- Seite 6 Technische Änderungen vorbehalten Subject to alteration without notice Sous réserve de modifi cations techniques Vi reserverar oss för tekniska ändringar Technische wijzigingen voorbehouden Reservadas modifi caciones técnicas Con riserva di modifi che tecniche Oikeus teknisiin muutoksiin pidätetään...
- Seite 7 Zeichenerklärung Symbolförklaring Legenda Explanation symbols Legenda Piirroksen selitys Explication des symboles Aclaración de símbolos Richtig Falsch Positionspfeil Bewegungspfeil Correct Incorrect Location/Position Arrow Movement Arrow Flèche indiquant Correct Incorrect Flèche de Position sens du vouvement Rätt Positionpil Rörelsepil Goed Fout Lokatie/Positie pijl Richtingspijl Correcto Erróneo...
- Seite 8 Lieferumfang Leveransomfattning Contenuto della confezione Scope of delivery Leveringsomvang Toimituksen sisältö Fourniture Alcance de suministro Modul 70 LED 2ZR 996 376-XXX 2ZR 996 576-XXX 2ZR 996 676-XXX...
- Seite 9 Zubehör Tillbehör Accessori Accessories Toebehoren Lisätarvikkeet Accessories Accessorios 3A 8JS 711 683-821 2A 8JS 711 683-841 8JD 005 235-801...
- Seite 10 Benötigte Montagewerkzeuge Nödvändiga monteringsverktyg Attrezzi necessari per il montaggio Installation tools required Benodigde montagewerktuigen Tarvittavat asennustyökalut Outillage de montage requis Herramientas de montaje necesarias 13 / 16 / 17 Ø10,5 mm...
- Seite 11 Anbauscheinwerfer Ytmonterad strålkastare Faro per montaggio esterno Surface-mounted worklamp Aanbouwschijnwerper Valonheitin pinta-asennukseen Projecteur pour montage appliqué Faro para el montaje superfi cial 83 mm...
- Seite 13 2ZR 996 376-XXX (2ZR996.376) 18° 2ZR 996 576-5XX (2ZR.2558) 37° 2ZR 996 576-6XX (2ZR.2562) 32° 2ZR 996 676-XXX (2ZR.2716) 32° 2ZR 996 376-XXX (2ZR996.376) 18° 2ZR 996 576-5XX (2ZR.2558) 37° 2ZR 996 576-6XX (2ZR.2562) 32° 2ZR 996 676-XXX (2ZR.2716) 32°...
- Seite 14 ECE-R48 15º TOP L T O P R 15º TOP L T O P R...
- Seite 15 Ø10,5 mm 16,17...
- Seite 16 Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico Electrical connection Elektrische aansluiting Osaluettelo Branchement électrique Conexión eléctrica 2ZR 996 376-XXX (2ZR996.376) 2ZR 996 576-5XX (2ZR.2558) 10mm 10mm 2ZR 996 576-6XX (2ZR.2562) 12V/3A 24V/2A 2ZR 996 676-XXX (2ZR.2716) 12V/2A 24V/2A schwarz black noir weiß...
- Seite 17 Informationstext Information Text Texte d’information Informationstext Informatie tekst Texto informativo Informazioni Ohjetekstit...
- Seite 18 TECHNISCHE DATEN Nennspan- Spannungs- Zulässige Schutzklasse Eingangswerte nung bereich Umgebungs temperatur IP 6K 9K 12 V 9 V - 16 V < 1,5 A < 13,5 W 2ZR 996 376-XXX (2ZR996.376) 24 V 16 V - 32 V < 0,9 A < 14,5 W 12 V 9 V - 16 V <...
- Seite 19 DOCUMENT TECHNIQUE Tension Valeurs Température ambiante Classe de protection Valeurs d’entrée nominale d’entrée admissible IP 6K 9K 12 V 9 V - 16 V < 1,5 A < 13,5 W 2ZR 996 376-XXX (2ZR996.376) 24 V 16 V - 32 V <...
- Seite 20 TECHNISCHE GEGEVENS Nominale Spannings- Toegestane omgevings- Beschermklasse Ingangswaarden spanning bereik temperatuur IP 6K 9K 12 V 9 V - 16 V < 1,5 A < 13,5 W 2ZR 996 376-XXX (2ZR996.376) 24 V 16 V - 32 V < 0,9 A < 14,5 W 12 V 9 V - 16 V <...
- Seite 21 DATI TECNICI Tensione Intervallo di Valori di Temperatura ambiente Categoria di nominale tensione ingresso ammessa protezione IP 6K 9K 12 V 9 V - 16 V < 1,5 A < 13,5 W 2ZR 996 376-XXX (2ZR996.376) 24 V 16 V - 32 V <...
- Seite 22 Beleuchtungsanlage auf einwandfreie Funktion hin prüfen Check that the lighting system is working perfectly Contrôler le bon fonctionnement de l’installation d’éclairage Kontrollera att ljussystemet fungerar felfritt Controleer of de verlichting goed functioneert Comprobar que el sistema de iluminación funciona impecablemente Controllare la perfetta funzionalità...
- Seite 23 In geval van vragen of montageproblemen verzoeken wij u contact met de HELLA-klantenser- vice, de groothandel of uw dealer op te nemen. En caso de dudas o problemas de montaje, por favor, llame al Servicio postventa de Hella o al mayorista, o bien diríjase a su taller.
- Seite 24 HELLA GmbH & Co. KGaA Rixbecker Straße 75 59552 Lippstadt /Germany www.hella.com © HELLA GmbH & Co. KGaA, Lippstadt 460 845-18 /08.20...
