Einbau- und Betriebsanleitung
„Regufloor HX"

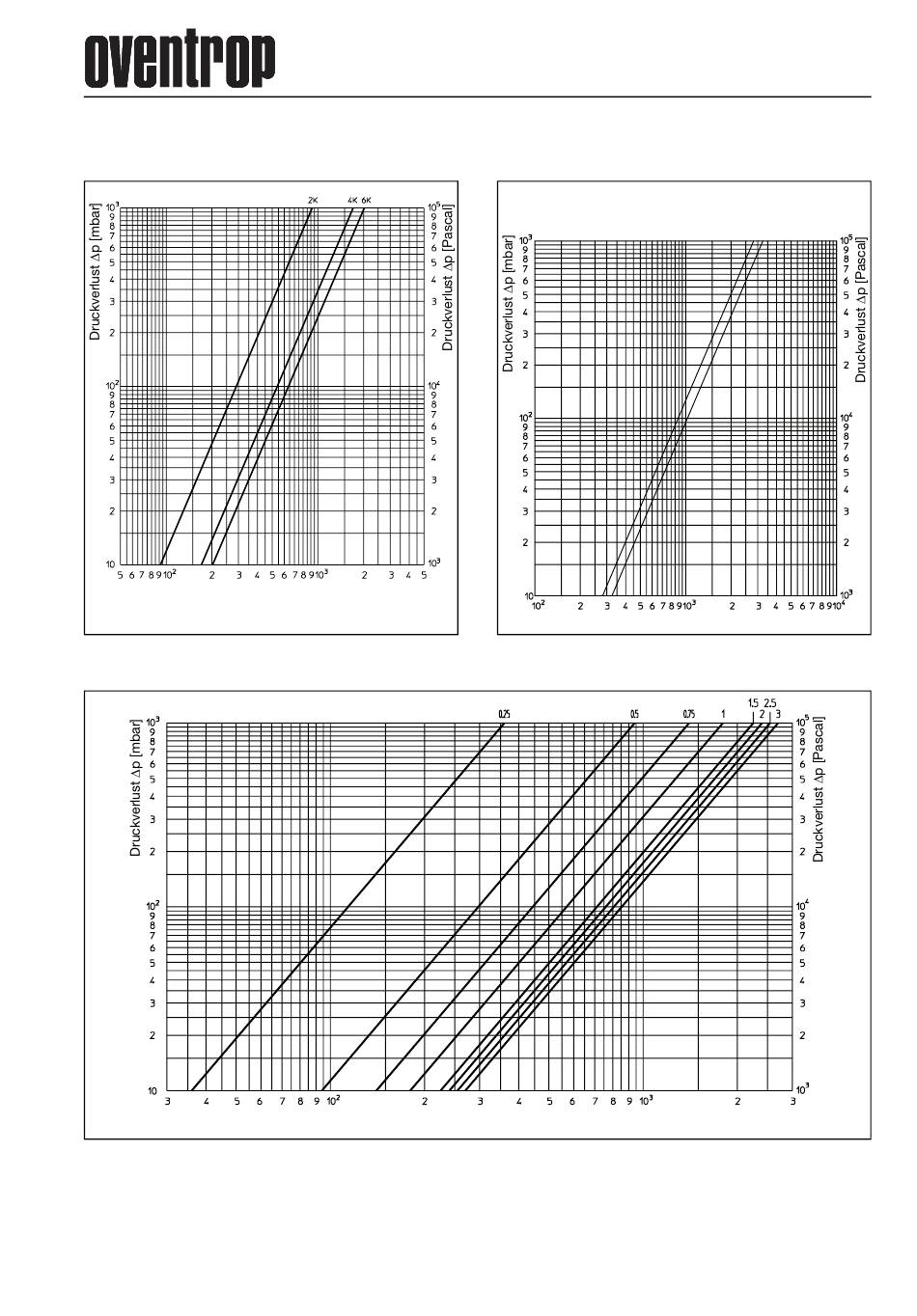

7. Diagramme

P-Abweichung Medium: Wasser Referenztemperatur: 50°C
6 Kanäle (primärseitig) 7 Kanäle (sekundärseitig)
·
Durchfluss V [l/h]
·
Durchfluss V [l/h]
Abb. 7.1: Diagramm „Hycocon HTZ" Abb. 7.2: Wärmeübertrager
Umdrehungen
Massenstrom q m [kg/h]
Abb. 7.3: Diagramm „Hycocon HTZ"
Technische Änderungen vorbehalten.
115106081 07/2011
5
