Steuersatz einstellen

Jedes Bike bzw. jeder Rahmen wird mit einem
Steuersatz-Einstellwerkzeug ausgeliefert, mit dem der
Steuersatz-Schraubring eines montierten Bikes
eingestellt werden kann (wenn Cockpit/Bremszüge
bereits montiert sind).

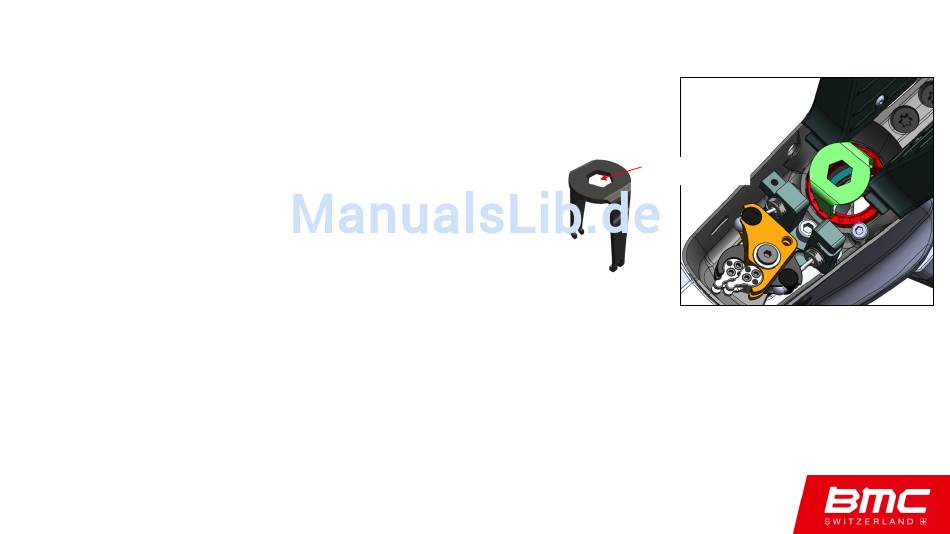

Steuersatz einstellen:
1. Die Sicherungsschraube losschrauben, bis der Steuersatz-Schraubring frei ist.
2. Das Steuersatz-Einstellwerkzeug aufsetzen.
3. Das Werkzeug mit einem eingeführten 10-mm-Innensechskantschlüssel im Uhrzeigersinn drehen.
4. Eine Einkerbung des Steuersatz-Schraubrings mit der Sicherungsschraube in eine Flucht bringen.
5. Die Sicherungsschraube mit 4 Nm anziehen.
Steuersatz-
Einstellwerkzeug
10 mm
Innensechskantschlüssel
