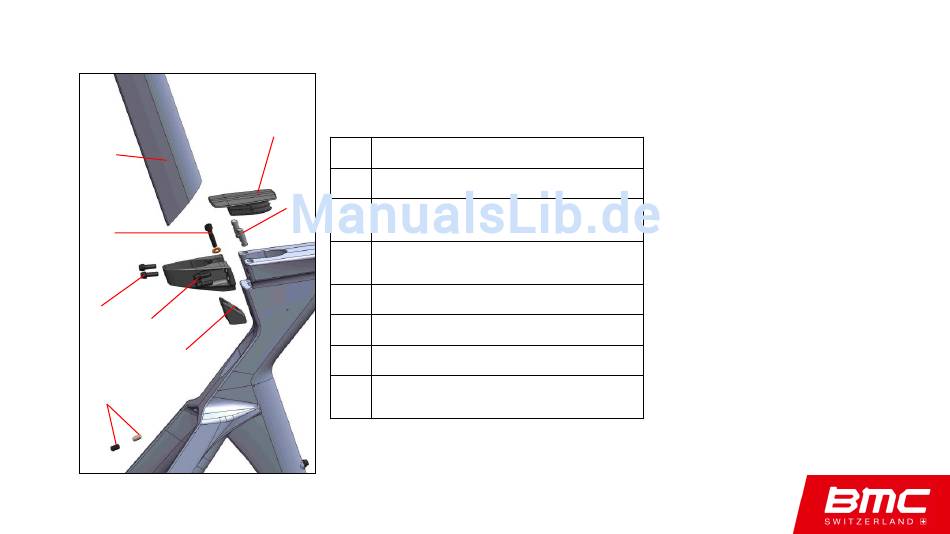

Endmontage – Hintere Sattelstützenaufnahme
1
8
7
6
5
4
2
1 Sattelstütze
2 Frontabdeckung
3
Zylindrische Mutter für
3
Sattelstützenklemmung (2 x)
Sattelstützen-Spielbegrenzer mit
4
Schraube
5 Gegenkeil für Sattelstützenklemme
6 Sattelstützenklemme – hinten
7 Schraube für Sattelstützenklemme (4 x)
Schraube u. Unterlegscheibe für
8
Gegenkeil
