Building a timemachine

Hingefork und Steuersatz

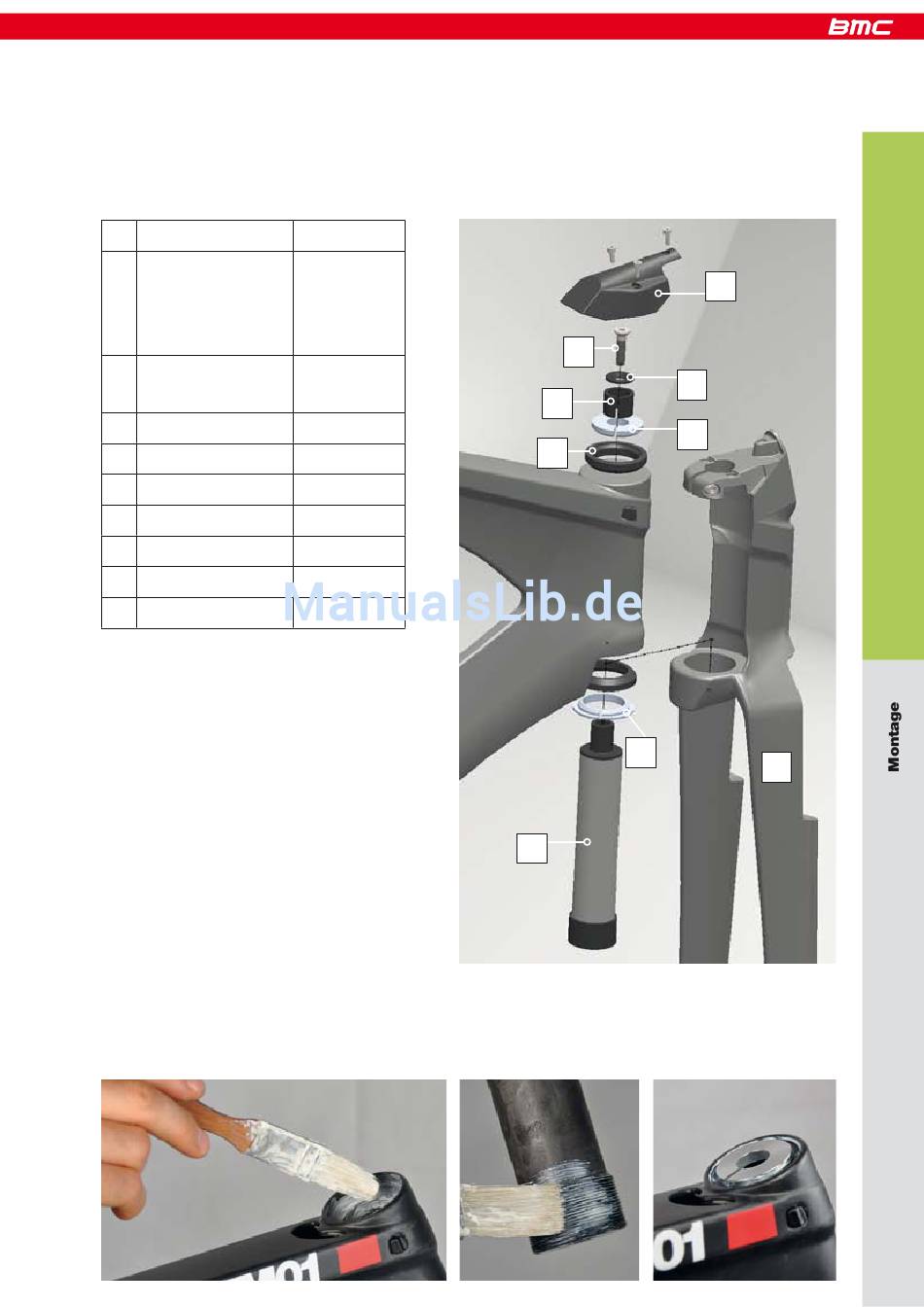

Übersicht Steuersatz
Beschreibung
1 Hingefork
2 Gabelschaft
3 Lager
4 Unterer Lagerkonus
5 Oberer Lagerkonus
6 Geschlitzte Hülse
7 Top Cap
8 Steuersatzschraube
9 Vorbaucover

Montage

- Fetten Sie die Lagersitze (1) und alle Aluminiumteile (2). Montieren Sie die Lager und die Lagerkonusse (3).
Part N°
210510 (S Red)
210511 (M Red)
210512 (L Red)
210799 (S Blue)
210800 (M Blue)
210801 (L Blue)
210527 (S)
210528 (M)
210529 (L)
210994
210526
210526
210526
210526
210526
210524
1
8
7
6
5
3
4
2
2
28 | 29
9
1
3
