BMC Timemachine 01 Montageanleitung Seite 33

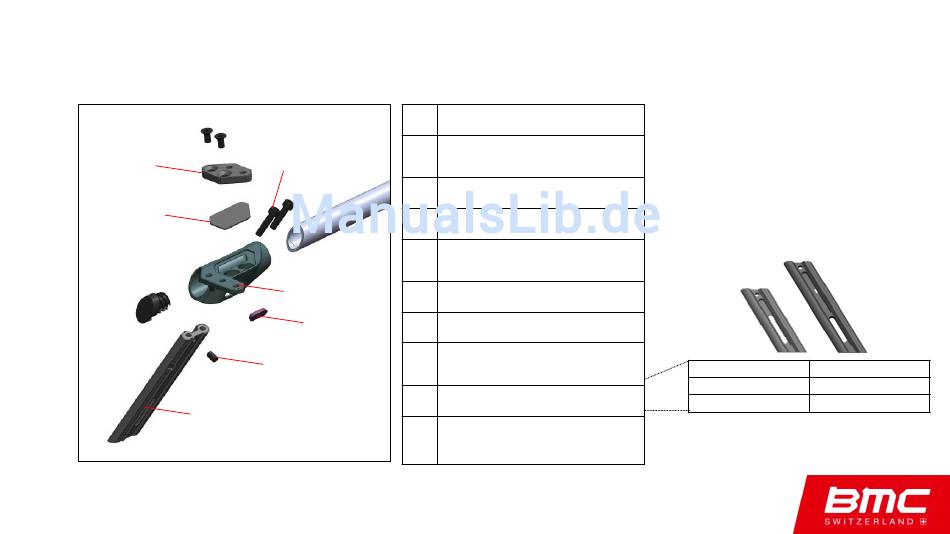

V-Cockpit-Komponenten
Gleitschiene: Teilmontage (rechts)
2
3
4
9
10
1 Extension
Befestigungsschrauben für
2
5
Reach-Platte
1
3 Reach-Platte (optional)
4 Abdeckplatte
Gleitschienen-
5
Befestigungsschrauben
6
6 Extension-Halterung
7
7 Extension-Klemme
Schraube für Extension-
8
8
Klemme
9 Endstopfen
Gleitschiene – kurz (2 x) u.
10
lang (2 x)
Masse Stack-Mass
KURZ: 90 mm 0–22 mm
LANG: 124 mm 29–50 mm
Die optionale Reach-Platte (3) für ein Stack-Mass von
22–29 mm verwenden.
