BMC Timemachine 01 Montageanleitung Seite 37

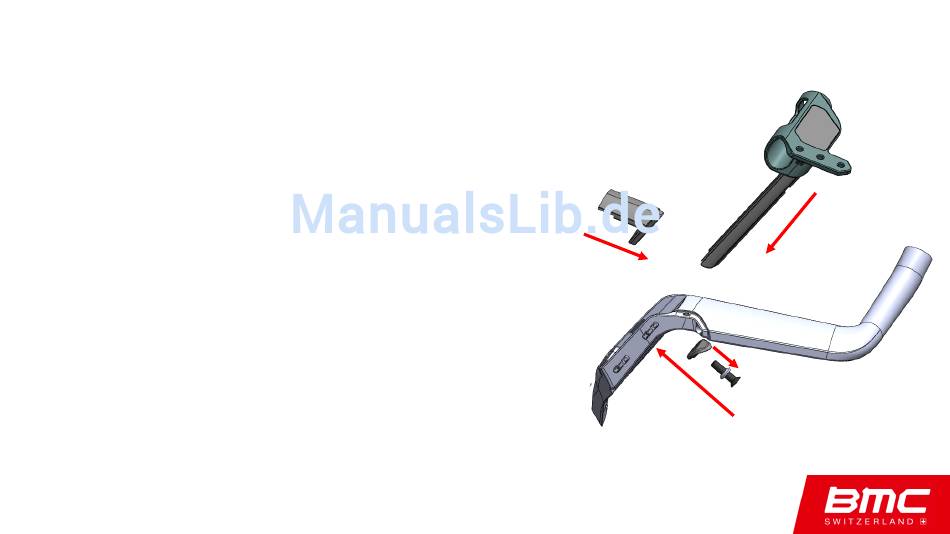

Montage des V-Cockpits – Basislenker
1. Die Gleitschienen in die entsprechenden Basislenker (R/L)
schieben.
2. Die sphärischen und die V-Unterlegscheiben auf die
Gleitschienen-Befestigungsschrauben (2 x) schieben.
3. Die Gleitschienen-Befestigungsschrauben durch die
Basislenker-Löcher und die Gleitschienen-Langlöcher
führen.
4. Die Gleitschienen-Befestigungsschrauben in die
entsprechenden Steg-Bauteile (R/L) schrauben und nur
leicht anziehen (sodass die Bauteile nicht mehr gleiten
können).
4
2
3
1
