Komponenten Der Bremse - BMC Timemachine 01 Montageanleitung

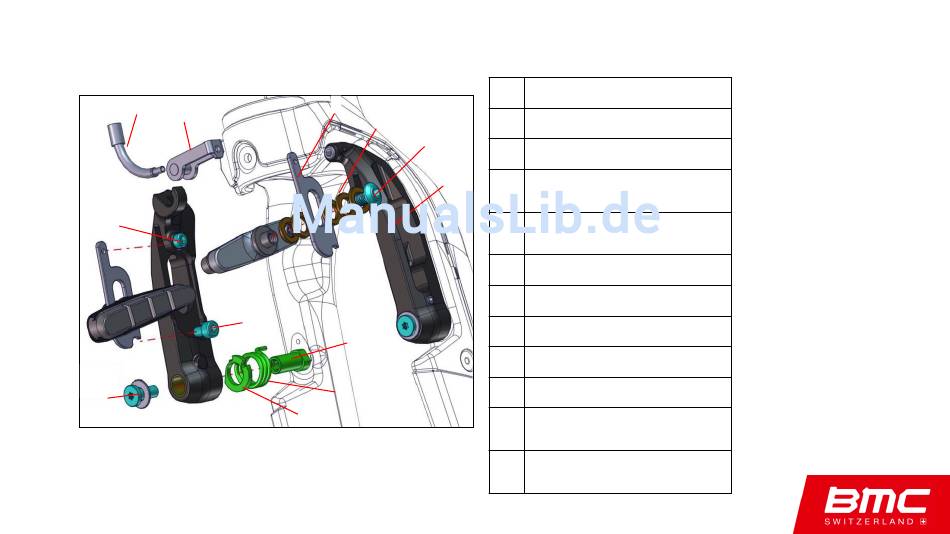

Komponenten der Bremse

1
2
12
10
3
4
5
11
7
8
9
1 Röhrchen
2 Rohrgegenhalter
3 Quick Pad Halter
6
Quick Pad Unterlegscheibe
4
(5 x)
Bremsschuh-
5
Befestigungsbolzen
6 Bremsarm (L/R)
7 Bremssockel
8 Rückstellfeder
9 Spannscheibe
10 Befestigungsschrauben
Quick Pad
11
Befestigungsschraube – unten
Quick Pad
12
Befestigungsschraube – oben
