BMC Timemachine 01 Montageanleitung Seite 32

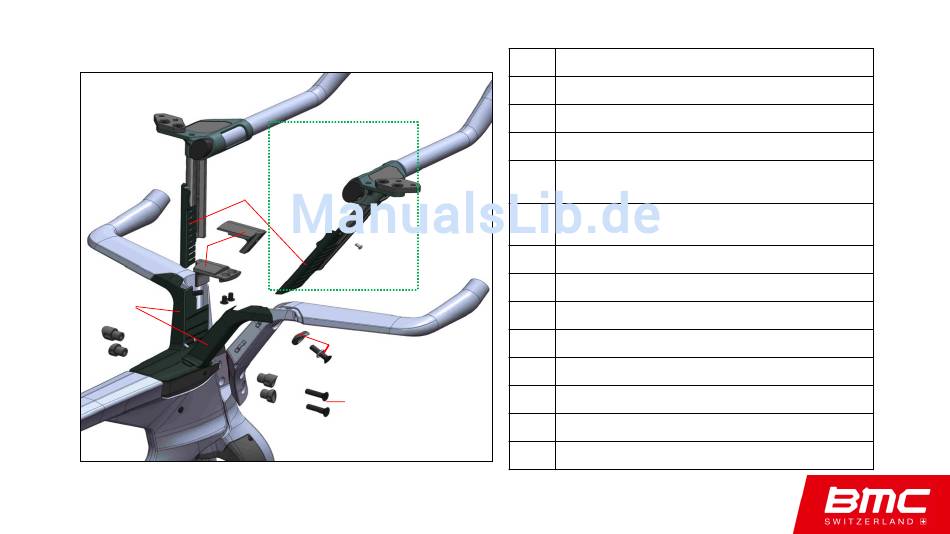

V-Cockpit-Komponenten
2
4
6
Gleitschiene:
Teilmontage
1
3
5
7
8
1 V-Abdeckungen (L/R)
2 Steg (L/R)
3 Stegbefestigungsschrauben (2 x)
4 V-Abdeckungen (L/R)
5 Gleitschienen-Befestigungsschraube mit
Unterlegscheibe u. Rahmenhalter
6 seitliche Befestigungsmuttern (mit Gewinde) –
oben und unten
obere Mutter – hohe Form
untere Mutter – niedrige Form
7 seitliche Befestigungsmutter (ohne Gewinde)
obere Mutter – hohe Form
untere Mutter – niedrige Form
8 seitliche Befestigungsschrauben (2 x)
obere Schraube – lang
untere Schraube – kurz
