BMC Timemachine 01 Montageanleitung Seite 41

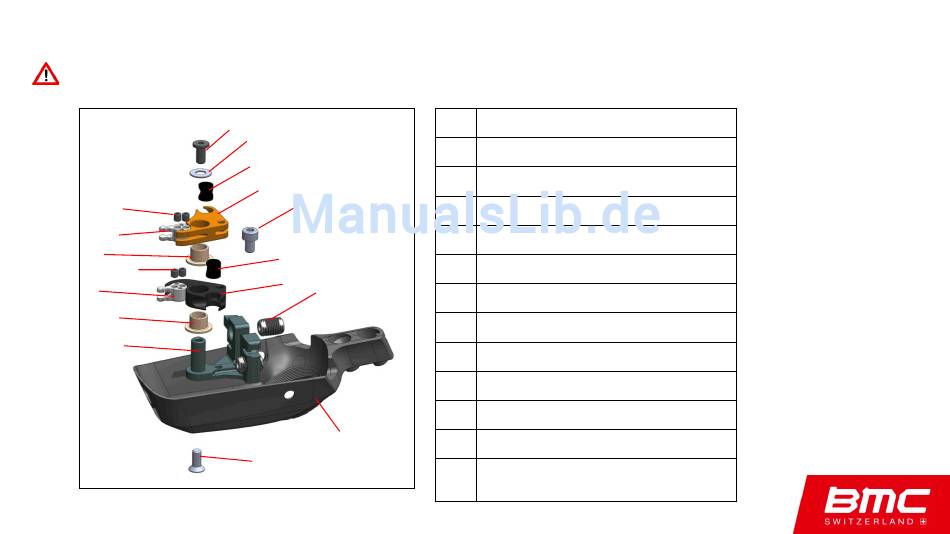

Brake Booster-Komponenten
Brake Booster werden für alle Kompletträder und Rahmensets auf dem Träger (10) vormontiert geliefert.
13
12
11
13
12
11
10
1
2
3
4
5
3
6
7
8
9
1 obere Schraube
2 Unterlegscheibe
3 Bremsseilkupplung
4 Brake Booster – Oberteil (Hinterrad)
5 Hauptzylinderschraube
6 Brake Booster– Unterteil (Vorderrad)
7 Gehäuse-Gewindebolzen (2 x)
8 Brake Booster-Gehäuse
9 Senkschraube
10 Träger
11 Buchse
12 Bremsseilstopper (2 x)
Bremsseil-Klemmmuttern (2 x pro
13
Stopper)
