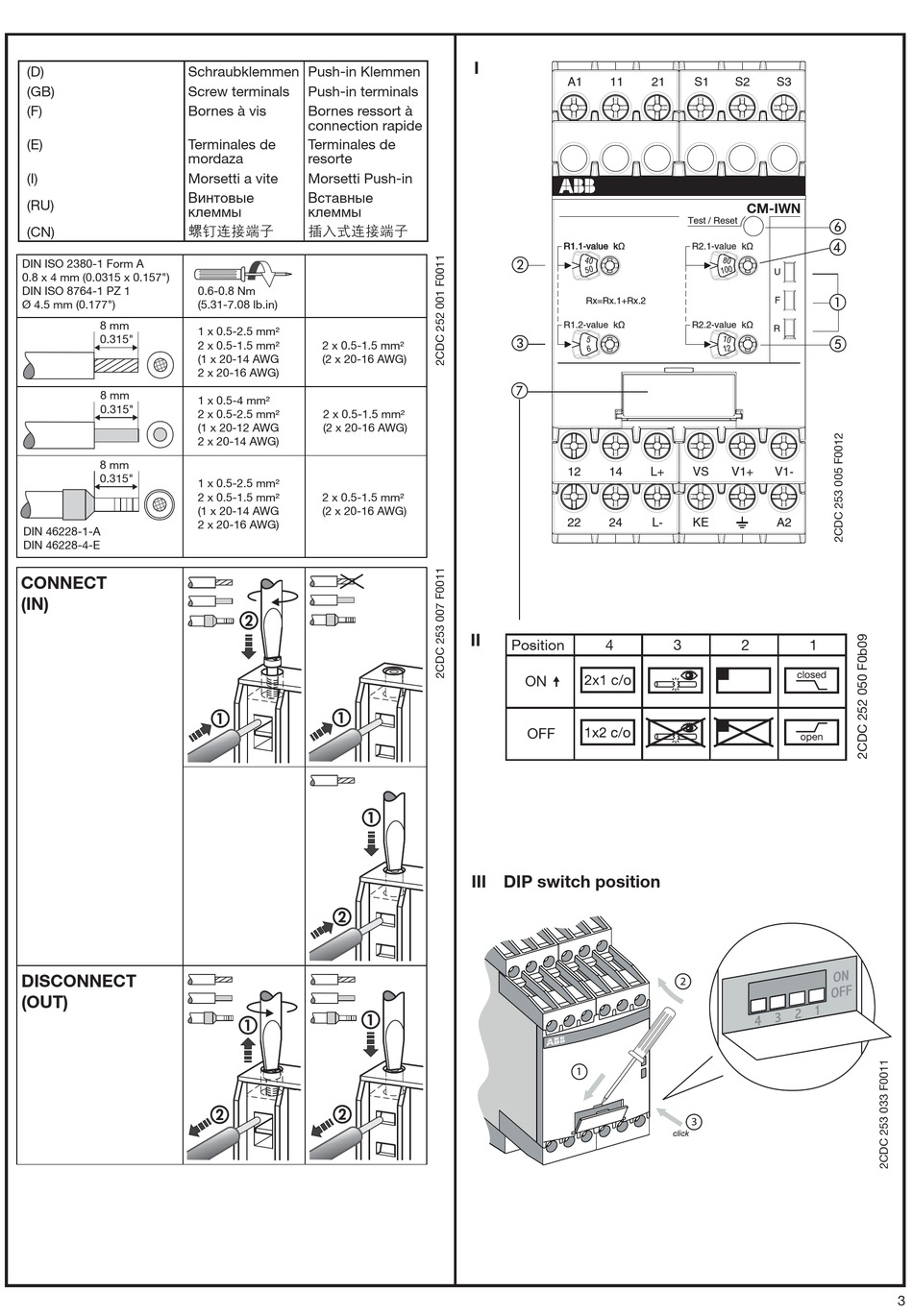

(D)
Schraubklemmen Push-in Klemmen
(GB)
Screw terminals
(F)
Bornes à vis
(E)
Terminales de
mordaza
(I)
Morsetti a vite
(RU)
(CN)
DIN ISO 2380-1 Form A
0.8 x 4 mm (0.0315 x 0.157")
DIN ISO 8764-1 PZ 1
Ø 4.5 mm (0.177")
8 mm
0.315"
8 mm
0.315"
8 mm
0.315"
DIN 46228-1-A
DIN 46228-4-E
CONNECT
(IN)
DISCONNECT
(OUT)
Push-in terminals
Bornes ressort à
connection rapide
Terminales de
resorte
Morsetti Push-in
0.6-0.8 Nm
(5.31-7.08 lb.in)
1 x 0.5-2.5 mm²
2 x 0.5-1.5 mm²
2 x 0.5-1.5 mm²
(1 x 20-14 AWG
(2 x 20-16 AWG)
2 x 20-16 AWG)
1 x 0.5-4 mm²
2 x 0.5-1.5 mm²
2 x 0.5-2.5 mm²
(1 x 20-12 AWG
(2 x 20-16 AWG)
2 x 20-14 AWG)
1 x 0.5-2.5 mm²
2 x 0.5-1.5 mm²
2 x 0.5-1.5 mm²
(1 x 20-14 AWG
(2 x 20-16 AWG)
2 x 20-16 AWG)
I
A1
11
R1.1-value k
R1.1-value k
R1.1-value k
Rx=Rx.1+Rx.2
R1.2-value k
12
14
22
24
II
Position
4
i u f g
ON
j
OFF
III DIP switch position
1
21
S1
S2
S3
CM-IWN
Test / Reset
R2.1-value k
U
F
R2.2-value k
R
L+
VS
V1+
V1-
L-
KE
A2
3
2
1
e
h
v
2
3
3
