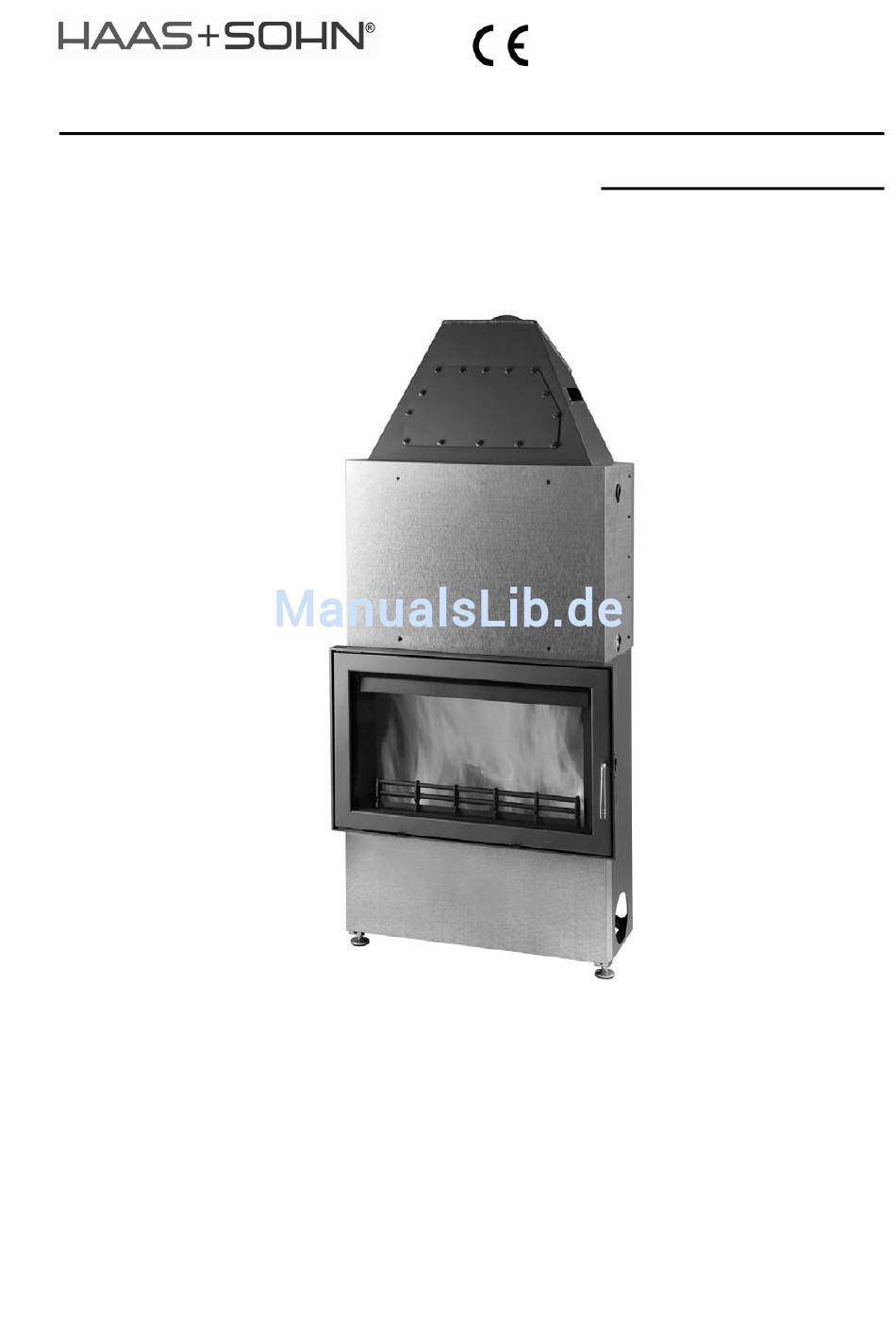

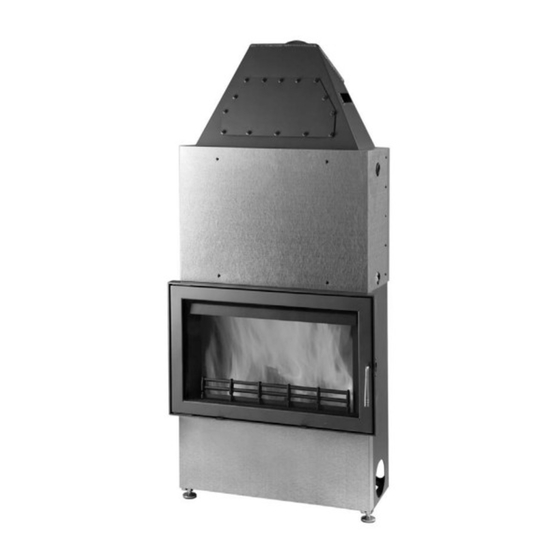

- Seite 1 Art. Nr.0618719009002 V11 I06 Geräteblatt + Montageanleitung Kamineinsatz AQUA 187.19-WT Art.Nr.0618719000000...
- Seite 2 Art. Nr.0618719009002 V11 I06 ET. Nr. Pos. Bezeichnung ET. Nr. Pos. Bezeichnung 0530513005066 1 - Stellfüße 0618018075100 21 - Kaminhaube 0618018075300 2 - Feuerraumtür anthrazit 0431317006050 22 - Tauchhülse Fühler Luftklappe 0618018016002 3 - Rauchrohranschluss 23 - Anschluss Entlüftungsventil G ½“ 0618018075410 4 - Aschekasten 24 - Rücklauf 1“...
- Seite 3 Art. Nr.0618719009002 V11 I06 Geeignete Brennstoffe: Zur Verbrennung in Ihrem Kaminofen sind folgende Brennstoffe zugelassen (siehe dazu auch Kapitel 5.1.): trockenes, gut abgelagertes, naturbelassenes Holz sowie Holzbriketts nach DIN 51731, Braunkohlebriketts 6“ und 7“. Beschreibung der Verbrennungsluftführung: Die Verbrennungsluftführung im Kamineinsatz Aqua 187.19-WT ist dreigeteilt: Die Primärluft wird mittels dem Luftregler (6) eingestellt: durch den Rost strömt die Primärluft I (Hebelstellung 1, "links“),.
-
Seite 4: Typenschild
Tipp für die Holzverbrennung: Nach jedem ersten Anzünden des Gerätes lassen Sie den Luftregler solange geöffnet bis der Brennstoff lebhaft brennt (ca. 10 Minuten), die Zeitangaben können je nach Zugbedingung bzw. Förderdruck etwas variieren. Typenschild: HAAS + SOHN OFENTECHNIK GMBH URSTEIN NORD 67 A-5412 PUCH Kamineinsatz Bauart: EN13229 / Zeitbrandfeuerstätte 187.19-WT... - Seite 5 Art. Nr.0618719009002 V11 I06...
- Seite 6 Art. Nr.0618719009002 V11 I06...
-
Seite 7: Einbau Der Feuerraumauskleidung Haas+Sohn Kamineinsatz Aqua 187.19-Wt
Art. Nr.0618719009002 V11 I06 Einbau der Feuerraumauskleidung HAAS+SOHN Kamineinsatz Aqua 187.19-WT Feuerraumauskleidung Bezeichnung: Anzahl Artikel Nr. Bodenstein links+ rechts 0618018075401 Seitenstein links 0618018075501 Seitenstein rechts 0618018075502 Hinterstein unten 0618018075505 Bodenstein links 0618018075506 Bodenstein rechts 0618018075507 Hinterstein rechts 0618018075508 Hinterstein links 0618018075509 Hinterstein oben 0618018075511... -
Seite 8: Montage Der Thermischen Ablaufsicherung
Art. Nr.0618719009002 V11 I06 Montage der thermischen Ablaufsicherung ET. Nr. Pos. Bezeichnung 0618018076020 Sicherheitswärmetauscher 0618018076016 Dichtung 0618018075115 Reinigungsdeckel 0032000800006 Mutter M8 0033050840006 Beilagscheibe M8 DIN 125 0040210040005 Dichtung- Reinigungsdeckel 10x4 0033000840006 Beilagscheibe M8 DIN 9021 Technische Daten: Aqua 187.19-WT Höhe 1720 mm Abgastemperatur am Stutzen des Wärmeerzeugers 166 °C...
