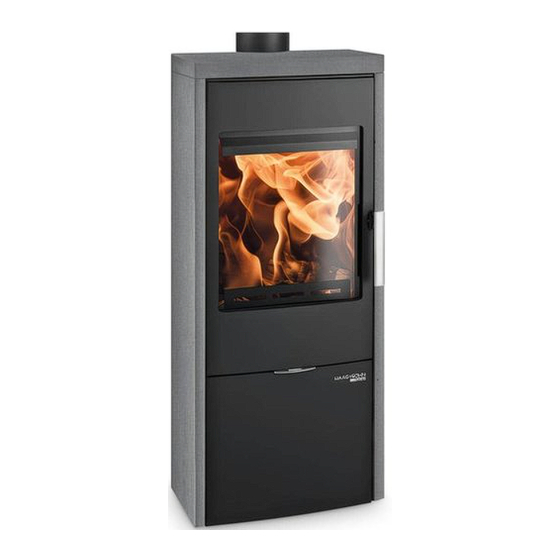

HAAS + SOHN DK Lausitz easy Geräteblatt
Verwandte Anleitungen für HAAS + SOHN DK Lausitz easy
Inhaltszusammenfassung für HAAS + SOHN DK Lausitz easy
- Seite 1 Technická dokumentace Technická dokumentácia Lausitz 352.15–ST DK Lausitz easy 352.15–ST Geräteblatt Kaminofen Fiche technique Poêle à bois Scheda tecnica Stufa camino Equipment sheet Fireplace stove Tehnički list Kamin Tehnični list Kamin V15 G01 0335215009000...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Technische Daten DK Lausitz easy................1 1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Maßbild Kaminofen........................2 3. Ersatzteilübersicht ........................3 3.1. Ganze Aufstellung ........................3 3.2. Aufstellung A1 ..........................5 3.3. Aufstellung A2, A3,A4 ....................... 6 4. Umbau des Rauchrohrstutzens ....................8... -
Seite 5: Technische Daten Dk Lausitz Easy
1. Technische Daten DK Lausitz easy Holzscheite Gesamtwärmeleistung 6,2 kW Nennwärmeleistung 6 kW Wirkungsgrad 80 % Mittlerer CO-Gehalt bezogen auf 13% O 1000 mg/Nm 713 mg/MJ 10 mg/Nm 6 mg/MJ Mittlerer Staub-Gehalt bezogen auf 13% O 103 mg/Nm 68 mg/MJ... -
Seite 6: Maßbild Kaminofen
2. Maßbild Kaminofen... -
Seite 7: Ersatzteilübersicht
3. Ersatzteilübersicht 3.1. Ganze Aufstellung... - Seite 8 Bezeichnung Position Ersatzteilnummer Feuerraumtür/perl-schwarz 0335015005354 Rauchrohranschluss/perl-schwarz 0335015005950 Aschekasten/perl-schwarz 0335015005650 Easycontrol — Reglerknopf 0429415006625 Außenluftanschluss (Ø100) 7418500048200 Glasscheibe (519x408) 0335015005301 Obere Verkleidung/Serpentino 0335215006101 Seitliche Verkleidung/Serpentino 0335215006102 Rückwand 0335015005031 Deckplatte/perl-schwarz 0335215006185 Seitenwand links/perl-schwarz 0335215006174 Seitenwand rechts/perl-schwarz 0335215006164 Rüttelrost Schieber Edelstahl 0335215006116 Schamott links 30x212x375 0335215005508 Schamott hinten unten 30x87x365 0335015005505...
-
Seite 9: Aufstellung A1
3.2. Aufstellung A1 Bezeichnung Position Stück Ersatzteilnummer Aufstellung A1 Türgriff mit Türgriffaufnahme A1.1 1 Stk. Türgriffverschraubung — Set A1.2 1 Stk. Halterung Türfeder — Set A1.3 1 Stk. Glashalterung — Set A1.4 4 Stk. — Dichtung Glashalterungen 10x2 mm (600 mm) 1 Stk Feuerraumtür/perl-schwarz 1 Stk. -
Seite 10: Aufstellung A2, A3,A4
3.3. Aufstellung A2, A3,A4... - Seite 11 Bezeichnung Position Aufstellung A2 Scharnierblech unten perl-schwarz Federblech perl-schwarz Linsenschraube M5x10 DIN 7380 Scheibe Zahn innengezahnt M5 DIN 6797 I Schraube M5x50 DIN 912 schwarz Schraube M6x20 DIN 912 schwarz Scheibe Zahn innengezahnt M6 DIN 6797 I Aufstellung A3 Beschriftung Schraube M3x10 BN 9524 Aufstellung A4 Scharnierblech oben perl-schwarz...
-
Seite 12: Umbau Des Rauchrohrstutzens
4. Umbau des Rauchrohrstutzens Bezeichnung Position Rauchrohranschluss/perl-schwarz Obere Verkleidung/Serpentino Rückwand Deckplatte/perl-schwarz Dichtung Rauchrohr Rauchabzugdeckel perl-schwarz Abdeckung perl-schwarz...
