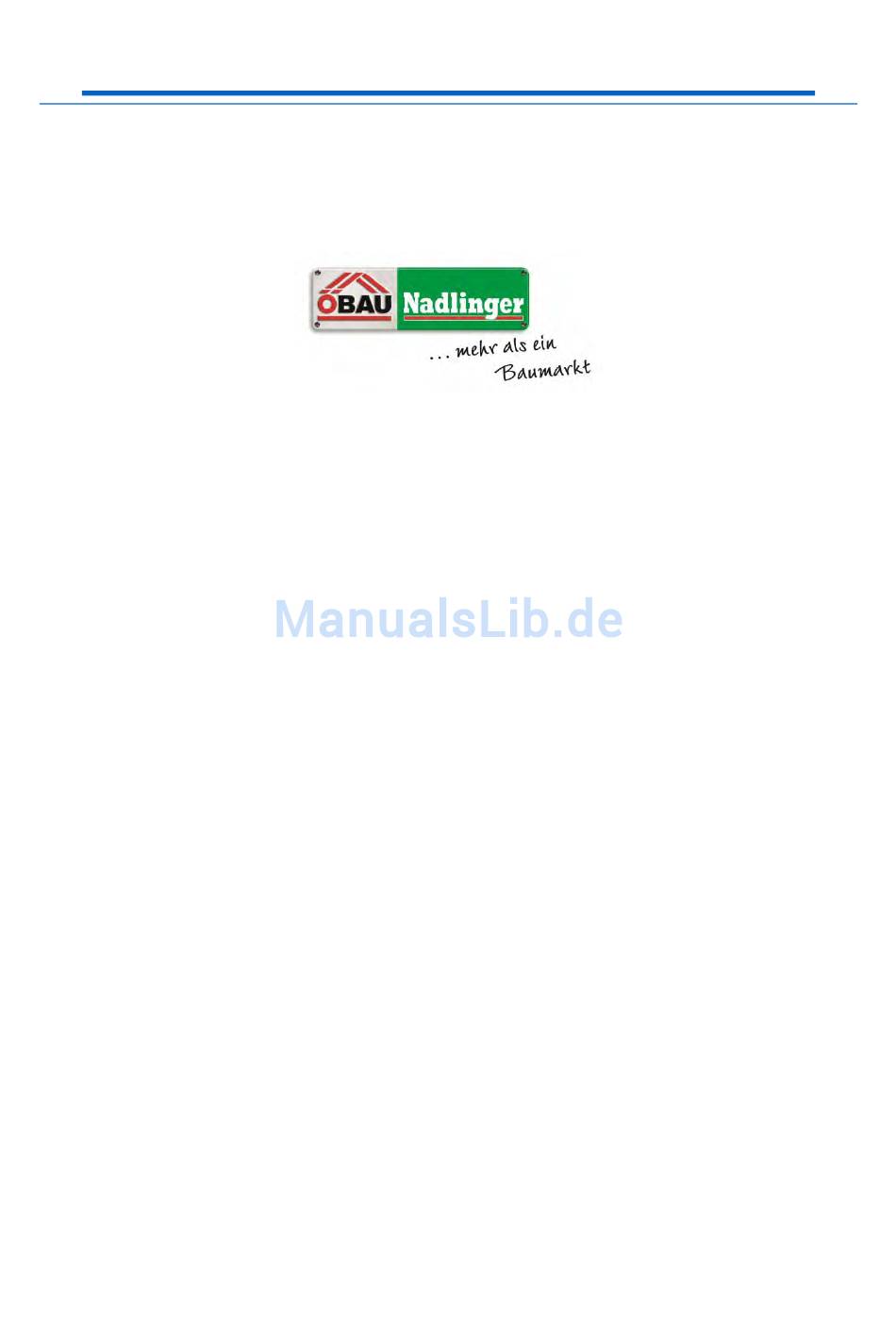

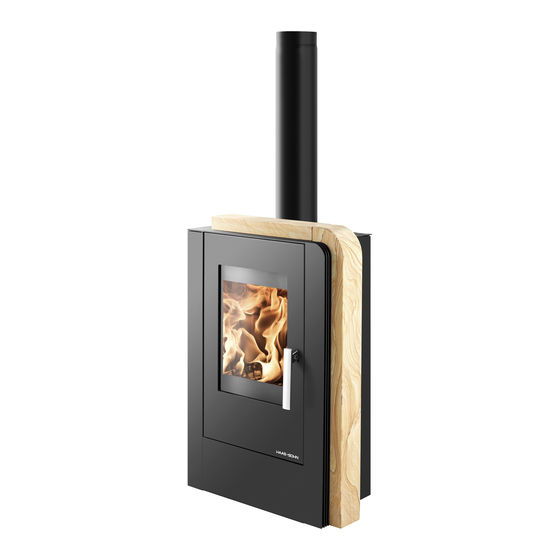

- Seite 1 Haas & Sohn Kaminofen ARUBA Baumarkt Nadlinger Sankt Pölten Bedienungsanleitung zu Haas & Sohn ARUBA Quelle: Haas & Sohn...
- Seite 2 Documentazione tecnica Technická dokumentácia Nordby Aruba 220.17–ST Geräteblatt Kaminofen Fiche descritive Poele Schema tecnica strufa Camino Equipment sheet Fireplace Tshnicki podaci Kaminsku Podatkovni list Kaminsko 0422017001400...
-
Seite 4: Inhaltsverzeichnis
Inhalt 1. Geeignete Brennstoffe, Auflagemenge................. 1 2. Technische Daten ........................2 3. Ersatzteilliste ..........................3 3.1. Grundvariante (ohne Holzlagerfach)..................3 3.2. Erweiterungsvariante (mit Holzlagerfach) ................4 3.3. Ersatzteile Brennraum ......................5 4. Maßbild ............................6 5. Umbau des Rauchrohrstutzens ....................7... -
Seite 6: Geeignete Brennstoffe, Auflagemenge
1. Geeignete Brennstoffe, Auflagemenge Max. Menge pro Auflage Brennstoff: 2 Scheite (max. 1,5 kg) Scheitholz: Holzlänge: Max. 33 cm Holzbriketts (DIN51731): 1 Holzbrikett (max. 1,4 kg) 1 Braunkohlebrikett (max. 1,6 kg) Braunkohlebrikett: Anmerkung Beim Heizen mit Scheitholz verwenden Sie nur Holzarten die zwei Jahre gelagert wurden und eine Restfeuchtigkeit bis max. -
Seite 7: Technische Daten
2. Technische Daten Holzscheite Gesamtwärmeleistung 6,3 kW Nennwärmeleistung 6 kW Wirkungsgrad 80 % Mittlerer CO-Gehalt bezogen auf 13% O 1000 mg/Nm 700 mg/MJ 20 mg/Nm 13 mg/MJ Mittlerer Staub-Gehalt bezogen auf 13% O Mittlerer NOx-Gehalt bezogen auf 13% O 51 mg/Nm 67 mg/MJ Abgas Triplewert Abgasmassenstrom bezogen auf Nennwärmeleistung... -
Seite 8: Ersatzteilliste
3. Ersatzteilliste 3.1. Grundvariante (ohne Holzlagerfach) Bezeichnung Position Ersatzteilnummer Feuerraumtür/schwarz 0422017005300 Rauchrohranschluss/schwarz 0422017005049 Aschekasten/schwarz 0433017007600 Easycontrol — Reglerknopf 0429415006625 Außenluftanschluss (Ø100) 0088500050008 Türgriff — Set 0429415005318 Glasscheibe (360x492) 0422017005305 Obere Verkleidung/Speckstein antik 0422017016160 Obere Verkleidung/Woodstone 0422017006160 Seitliche Verkleidung/Speckstein antik 0422017016161 Seitliche Verkleidung/Woodstone 0422017006161 Hintere Abdeckung... -
Seite 9: Erweiterungsvariante (Mit Holzlagerfach)
Deckplatte/schwarz 0422017005800 Feder Feuerraumtür 0088400040005 Seitenteil Blech 0422017005170 — Dichtung Tür 14 mm (2180 mm) 0040014140005 Dichtung Glas 10x4 mm (1700 mm) — 0040210040005 — Dichtung Glashalterungen 8x2 mm (240 mm) 0040208020006 3.2. Erweiterungsvariante (mit Holzlagerfach) Bezeichnung Position Ersatzteilnummer Holzlagerfach 0422017600000... -
Seite 10: Ersatzteile Brennraum
3.3. Ersatzteile Brennraum Bezeichnung Position Ersatzteilnummer Stehrost/schwarz 0422017005007 Rostlager/schwarz 0020100100007 Zugumlenkplatte — unten (30x185x390) 0422017005701 Zugumlenkplatte — oben (4x262x390) 0422017005702 Schamott 30x225x480 0422017005501 Schamott 30x156x390 0422017005502 Schamott 30x190x390 0422017005503 Schamott 30x225x480 0422017005504... -
Seite 11: Maßbild
4. Maßbild Hinten: mit Rauchrohrisoliert nach DIN EN 1856-2 T400 N1D Vm L01200 G250M 5 cm Mindestabstand zu brennbaren Bauteilen: Hinten: ohne Rauchrohrisolierung 15 cm... -
Seite 12: Umbau Des Rauchrohrstutzens
5. Umbau des Rauchrohrstutzens Bezeichnung Position Warennummer Rauchrohranschluss/schwarz 0422017005049 Hintere Abdeckung 0422017005031 Deckplatte/schwarz 0422017005800 Rauchabzugverblendung/schwarz 0429415005048 Dichtung Rauchrohr 0429415005060...
