EtherScope™
Erste Schritte
Status-LEDs
Fünf Status-LEDs befinden sich oben auf der Vorderseite
des Messgeräts, siehe Abbildung 4:
LINK
UTILIZATION
COLLISION
ERROR
TRANSMIT

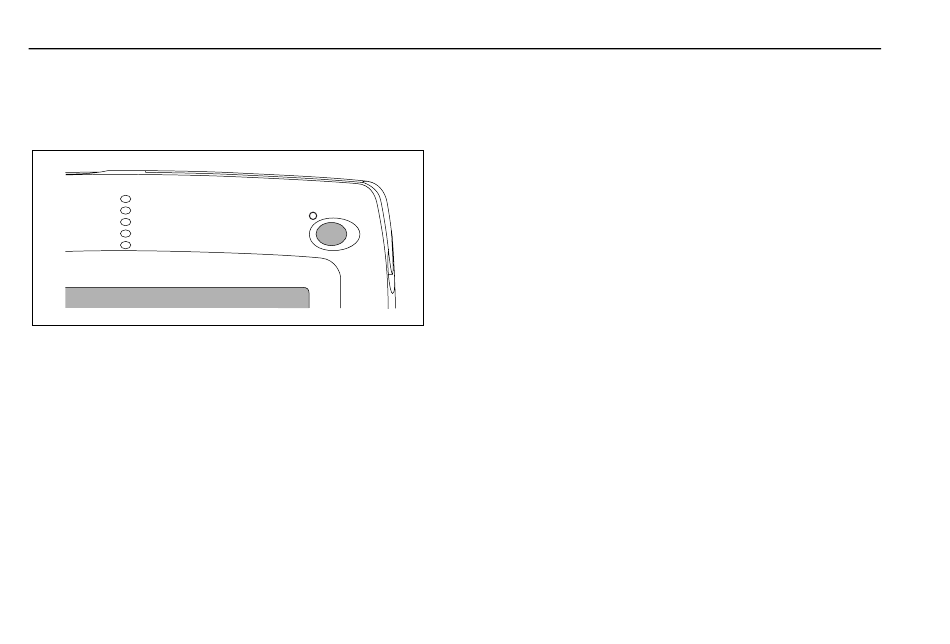

Abbildung 4. Status-LEDs
Diese LEDs bieten sofortiges, visuelles Feedback über
den Status des Netzwerks und zeigen die Zustände
mit Hinsicht auf den Typ der getesteten Schnittstelle
(LAN RJ-45 oder Wireless) an.
Dieser Abschnitt beschreibt die LEDs für Wired-LAN- und
Wireless-LAN-Schnittstellen.
26
LAN (RJ-45)-Schnittstellen-LEDs
LINK LED
•
Grün (beständig): zeigt an, dass eine Verbindung für
alle Geschwindigkeiten vorhanden ist.
•
Aus: zeigt an, dass kein Kabel bzw. keine Verbindung
vorhanden ist.
UTILIZATION LED
Repräsentiert den Prozentwert der im lokalen Netzwerk
konsumierten Bandbreite (Netzwerkbelastung).
•
Grün (blinkend): 0 % bis 50 %.
•
Gelb (blinkend): 51 % bis 89 %.
avs01fa.eps
•
Rot (blinkend): 90 % bis 100 %.
COLLISION LED
Gelb (blinkend): zeigt an, dass im lokalen Netzwerk
Kollisionen durch das Messgerät erkannt wurden. Je
mehr Kollisionen auftreten, desto schneller blinkt die LED.
