Betriebsanleitung
BEDIENFELD
Bitte lesen Sie die Betriebsanleitung für die Schnittstelle (HMI), die Bestandteil der kompletten Hardware-Dokumentation ist.
HMI
VERSORGUNG - INBETRIEBNAHME
• Es ist mit einem 400V/32A CEE-Stecker (EN 60309-1) ausgestattet und muss an einer dreiphasigen 400V/32A (50-60Hz) Steckdose mit korrekt
angeschlossenem Schutzleiter betrieben werden. Der aufgenommene Strom (L1eff) bei maximaler Leistung ist auf dem Gerät angegeben. Über-
prüfen Sie, ob ihre Stromversorgung und Schutzeinrichtungen (Sicherungen und/oder Fehlerstromschutzschalter) mit den für den Betrieb des Gerätes
nötigen Werten übereinstimmen. In Ländern mit abweichenden Netzversorgungswerten kann ein Tausch des Netzsteckers erforderlich sein, um die
maximale Leistung abrufen zu können.
• Das Schweißgerät arbeitet mit einer elektrische Spannung von 400V +/-15%. Unter 330Veff und über 490Veff wird der Spannungsschutz des
Gerätes aktiviert. (Ein Fehlercode erscheint auf dem Display des separate Drahtvorschubkoffers).
• Eingeschaltet wird das Gerät mit Drehung des Hauptschalter, (I-1) auf Position I, mit Drehung auf Position 0 wird das Gerät ausgeschaltet. Achtung!
Ziehen Sie niemals den Netzstecker, wenn das Gerät eingeschaltet ist.
• Lüftersteuerung: Das Gerät ist mit einem intelligenten Lüftungssystem zur Geräuschminderung ausgestattet. Die Ventilatorgeschwindigkeit ist ab-
hängig von Benutzungsintensität und Raumtemperatur. Sie können im MIG oder WIG-Modus ausgeschaltet sein.
GENERATORBETRIEB
Das Gerät kann an einem Stromaggregat betrieben werden, wenn:
- Die Wechselspannung 400V + /- 15% beträgt und die Spitzenspannung kleiner als 700 V ist.
- Die Frequenz muss zwischen 50 und 60 Hz liegen.
Überprüfen Sie diese Angaben vor dem Betrieb. Höhere Spannungsspitzen können das Gerät beschädigen.
EINSATZ VON VERLÄNGERUNGSLEITUNGEN
Eingesetzte Verlängerungsleitungen müssen für die auftretenden Spannungen und Ströme geeignet sein. Verlängerungsleitungen müssen den na-
tionalen Regeln entsprechen.
Versorgungsspannung
400 V

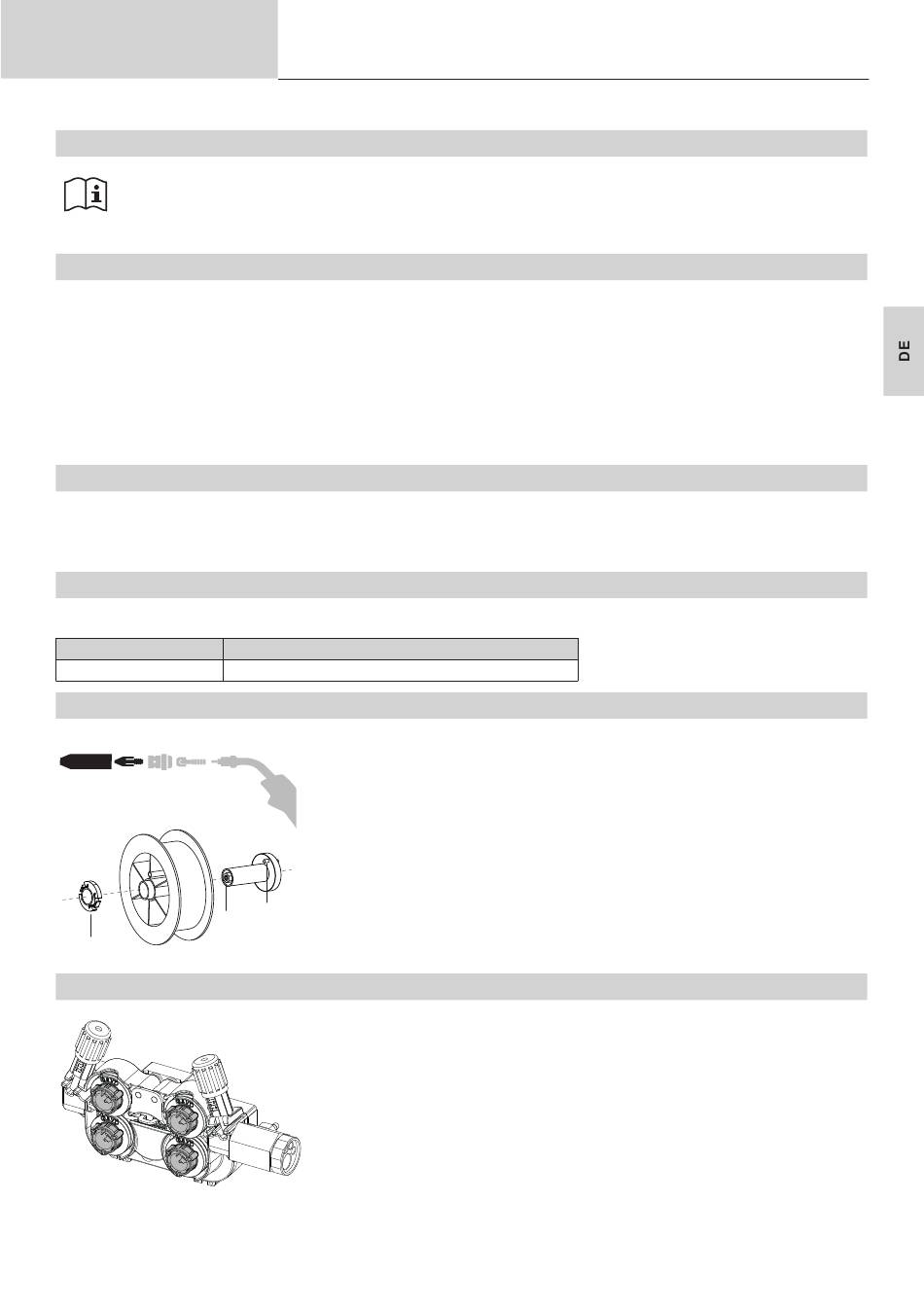

EINBAU DER SPULE
a
b
b
a
EINSETZEN DES SCHWEISSDRAHTES
a
a
b
Übersetzung der
Originalbetriebsanleitung
Länge - Querschnitt des Verlängerungskabels(Länge < 45m)
4 mm²
- Entfernen Sie die Düse (a) und das Kontaktrohr (b) von Ihrem MIG/MAG-Brenner.
- Öffnen Sie die Generatorklappe.
- Positionieren Sie die Spule auf ihrer Halterung.
- Achten Sie auf den Mitnehmerzapfen (c) der Spulenhalterung. Um eine 200-mm-Spule zu
montieren, ziehen Sie den Kunststoff-Spulenhalter (a) bis zum Maximum an.
c
- Stellen Sie das Bremsrad (b) so ein, dass sich der Draht beim Stoppen des Schweißvor-
gangs nicht durch die Trägheit der Spule verheddert. Ziegen Sie die Bremse nicht zu stark
an, um ein Überhitzen des Motors zu vermeiden.
Um die Rollen zu wechseln, gehen Sie wie folgt vor:
- Lösen Sie die Drehknöpfe (a) komplett und drücken Sie sie ein.
- Entriegeln Sie die Rollen, indem Sie die Halteringe (b) um eine Vierteldrehung drehen.
- Setzen Sie die für Ihren Gebrauch geeigneten Antriebsrollen ein und verriegeln Sie die
Halteringe.
Bei den mitgelieferten Rollen handelt es sich um Doppelnut-Stahlrollen (1.0 und 1.2).
NEOPULSE 320 C
