FITTING INSTRUCTIONS FOR LP0186BK LICENCE PLATE BRACKET
KAWASAKI VULCAN S
-
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.
T
(
).
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
R&G
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Inhaltsverzeichnis
Verwandte Anleitungen für R&G LP0186BK
Inhaltszusammenfassung für R&G LP0186BK
- Seite 4 Picture 5 Picture 6 Picture 7 Picture 8 Picture 9 Picture 10 R&G Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 5 Picture 11 Picture 12 Picture 13 Picture 14 Picture 15 Picture 16 R&G Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 6 Picture 17 Picture 18 Picture 19 Picture 20 Picture 21 Picture 22 R&G Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 7 Picture 23 Picture 24 Picture 25 Picture 26 Picture 27 Picture 28 R&G Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 8 Picture 29 Picture 30 Picture 31 Picture 32 Picture 33 Picture 34 R&G Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 17 MONTAGEANLEITUNG FÜR LP0186BK KENNZEICHENHALTER KAWASAKI VULCAN S ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar. IE UNTEN ABGEBILDETEN EILE DIENEN LEDIGLICH ZUR RKLÄRUNG...
-
Seite 18: Lieferumfang

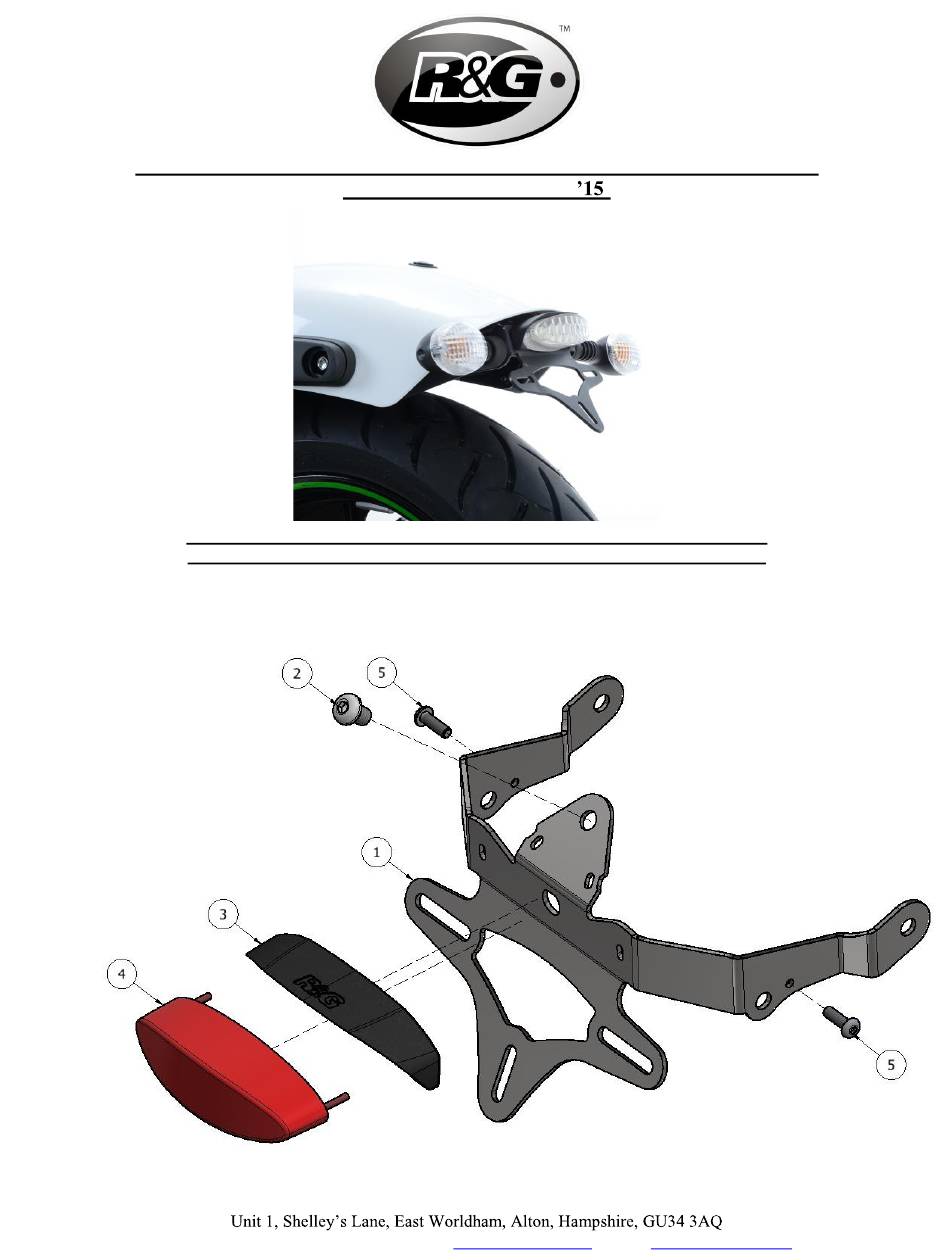

LIEFERUMFANG ARTIKEL 1 = KENNZEICHENHALTER (TB0186) (x1) ARTIKEL 2 = M8 x 12mm INBUSSCHRAUBE (x1) ARTIKEL 3 = LA0003 ABDECKUNG FÜR DIE KENNZEICHENBELEUCHTUNG (x1) ARTIKEL 4 = LA0003 KENNZEICHENBELEUCHTUNG (x1) ARTIKEL 5 = M5 x 15mm INBUSSCHRAUBE (x1) ARTIKEL 6 = CON0037 (x1) ARTIKEL 7 = CON0032 (x2) ARTIKEL 8 = CON0004 (x2) ARTIKEL 9 = RÜCKSTRAHLER (x1) -
Seite 19: Sie Benötigen Folgendes Werkzeug
SIE BENÖTIGEN FOLGENDES WERKZEUG Satz Inbusschlüssel mit 4, 5 & 6mm A/F Inbusschlüssel 6, 10 &12mm Schraubenschlüssel Kreuzschlitzschraubendreher Seitenschneider MAXIMALE ANZUGSDREHMOMENTE M4 SCHRAUBE = 8Nm M5 SCHRAUBE = 12Nm M6 SCHRAUBE = 15Nm M8 SCHRAUBE = 20Nm MONTAGEANLEITUNG Um den R&G Kennzeichenhalter montieren zu können, entfernen Sie zuerst den Soziussitz (entfernen Sie die Schraube siehe Abbildung 1). - Seite 20 Führen Sie die Kabel durch die Montageöffnung für die Blinker am Kennzeichenhalter. Die Flanschmutter über die Kabel zum Gewindeeinsatz für den Blinker schieben und befestigen siehe Abbildung 19. Montieren Sie die Kabelverbinder für die Blinker (Artikel 7-CON0032) wie folgt: Wenn Sie die R&G Aero Blinker mit LEDs montieren, das gelbe Kabel des Aero-Blinkers mit dem grünen Kabel des Artikels 7 (CON0032) verbinden und das schwarze Kabel des Aero-Blinkers mit dem schwarz/gelben Kabel des Artikels 7 (CON0032).
- Seite 21 Montieren und befestigen Sie die Metalplatten an beiden Seiten des Motorrads verwenden Sie die zwei Schrauben, wie in Abbildung 33 abgebildet. Montieren Sie die zwei Plastikhalterungen an beiden Seiten des Motorrads wieder verwenden Sie hierbei die Originalschrauben siehe Abbildung 34. Montieren Sie die zwei Abdeckungen an beiden Seiten des Motorrads wieder verwenden Sie hierbei die Originalschrauben siehe Abbildung 35.
