R&G LP0254BK Montageanleitung
Honda cb1000r 18-
Verfügbare Sprachen
Verfügbare Sprachen
LP0254

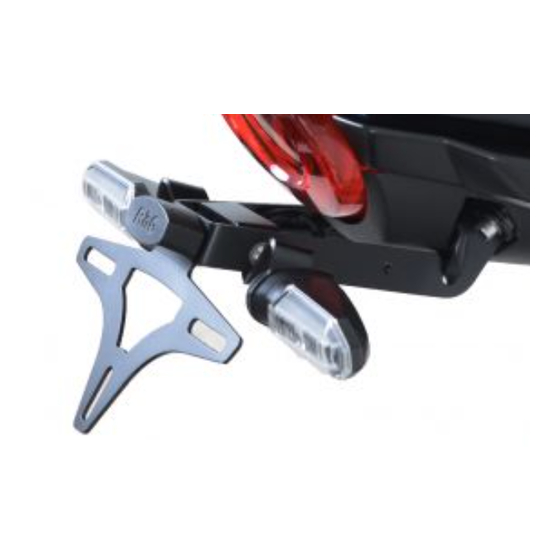

FITTING INSTRUCTIONS FOR LP0254BK LICENCE PLATE BRACKET
HONDA CB1000R '18-
Page | 1
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.
T
(
).
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
R&G
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Inhaltsverzeichnis
Verwandte Anleitungen für R&G LP0254BK
Inhaltszusammenfassung für R&G LP0254BK
- Seite 23 LP0254 MONTAGEANLEITUNG FÜR LP0254BK KENNZEICHENHALTER HONDA CB1000R ‘18- Page | 23 ALLE TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.
-
Seite 25: Lieferumfang
LP0254 LIEFERUMFANG ARTIKEL 1 = KENNZEICHENHALTER (TB0254 TEIL 1) (x1). ARTIKEL 2 = INTERNE BEFESTIGUNGSBÜGEL (TB0254 TEIL 2) (x1) ARTIKEL 3 =MONTAGEHALTERUNG FÜR DIE BLINKER (TB0254 TEIL 3) (x1) ARTIKEL 4 = M5 x 0,8 x 15mm INBUSSCHRAUBE (x2) Page | 25 ARTIKEL 5 = M5 x 0,8 x 20mm SECHSKANTSCHRAUBE (x2) ARTIKEL 6 = M6 x 1,0 x 25mm INBUSSCHRAUBE (x2) ARTIKEL 7 = M6 x 1,0 x 30mm SECHSKANTSCHRAUBE (x2) - Seite 26 LP0254 MONTAGEANLEITUNG • Um den R&G Kennzeichenhalter montieren zu können, entfernen Sie zuerst den Beifahrersitz (der Schlüssel wird hierfür benötigt) wie in Abbildung 1 abgebildet, und den Fahrersitz – die Schrauben sind in Abbildung 2 gekennzeichnet. • Entfernen Sie die 4 Schrauben von der Halterung für die Sitzverriegelung, die in Abbildung 3 markiert sind, und Page | 26 legen Sie sie zur Seite –...
- Seite 27 LP0254 • Jeweils eine Länge des mitgelieferten Schrumpfschlauchs (Artikel 21) an beiden Kabeln für die R&G Miniblinker anbringen. • Die Kabelabdeckungen an beiden Blinkern anbringen – siehe Abbildung 25. Standard Montage Page | 27 • Benutzen Sie jeweils einen Kabelbinder an beiden Seiten, um die Blinkerkabel an der Halterung zu befestigen - siehe Abbildung 26.
- Seite 28 LP0254 Wenn Sie den Honda Kennzeichenhalter entfernen wollen, ohne das Kabel für die Kennzeichenbeleuchtung schneiden zu müssen, muss das Hinterrad abmontiert werden. Hierfür wird ein Rennsport-Montageständer benötigt, so dass das Motorrad an beiden Seiten am Schwerpunkt gestützt ist – siehe Abbildung 34. Wenn Sie das Hinterrad abmontieren •...
- Seite 29 LP0254 Standard Montage • Montieren Sie das Rücklicht wieder und verbinden Sie den Steckverbinder für das Licht. • Montieren Sie den Lufteinlass und die Abdeckung wie ursprünglich wieder. • Montieren Sie den Sitz wie ursprünglich wieder und das amtliche Kennzeichen (Bohrungen im Kennzeichen Page | 29 sind evtl.
