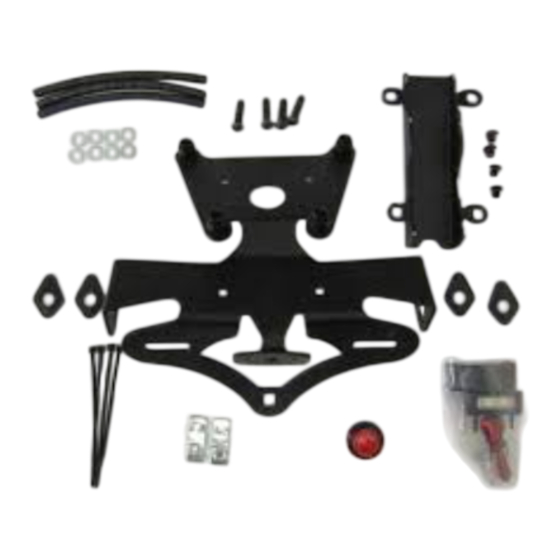

All manuals and user guides at all-guides.com FITTING INSTRUCTIONS FOR LP0116 LICENCE PLATE BRACKET DUCATI STREETFIGHTER 848 2012 Page | 1 THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW. DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
All manuals and user guides at all-guides.com FITTING INSTRUCTIONS REMOVE THE PILLION SEAT OR SEAT COWL USING THE KEY. REMOVE THE SEVEN BOLTS FROM UNDERNEATH THE ORIGINAL LICENCE PLATE BRACKET AS ARROWED IN PICTURES 1 AND 2. Page | 5 GENTLY LOWER THE ORIGINAL CABLE COVER/INDICATOR CLAMPING BRACKET.
Seite 6
All manuals and user guides at all-guides.com OF THE LICENCE PLATE HITTING THE BACK WHEEL UNDER HEAVY LOAD AND OVER LARGE BUMPS IN THE ROAD. IT IS YOUR RESPONSIBILITY TO CHECK FOR THIS POSSIBILITY AND TAKE AVOIDING ACTION. FAILURE TO CHECK THIS COULD RESULT IN SERIOUS INJURY.
Seite 7
All manuals and user guides at all-guides.com Notice de montage LP0116 Support de plaque DUCATI STREETFIGHTER 848 2012 Ne pas procéder au montage s’en s’être assuré au préalable que les articles figurant sur la Page | 7 photo du dessous soient bien présents.
Seite 8
All manuals and user guides at all-guides.com Déconnecter les clignotants d’origine et les prises de feux de plaque (photo 3 et 4) puis extraire l’ensemble. Enlever les clignotants d’origine (En repérant bien quel code correspond à quel coté). ...
Seite 9
All manuals and user guides at all-guides.com Selon la loi locale, positionner les réflecteurs à leur emplacement adéquat. Tester l’ensemble des feux avant de prendre la route. ISSUE 1 13/04/2012 (NSY) Page | 9 CONSUMER NOTICE The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order.
Seite 10
All manuals and user guides at all-guides.com MONTAGEANLEITUNG FÜR LP0116 KENNZEICHENHALTER DUCATI STREETFIGHTER 848 2012 Page | 10 ALLE GELIEFERTEN TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE SORGFÄLTIG, DASS ALLE TEILE VORHANDEN SIND.
All manuals and user guides at all-guides.com LIEFERUMFANG ARTIKEL 1 = 150mm SCHRUMPFSCHLAUCH (x3). ARTIKEL 2 = M6x25mm INBUSSCHRAUBEN (x4). ARTIKEL 3 = KENNZEICHENHALTERABDECKUNG (TB0116 PART 2) (x1). Page | 11 ARTIKEL 4 = M6x6mm INBUSSCHRAUBEN (x4). ARTIKEL 5 = MINIBLINKER-ADAPTER (I0033) (x4). ARTIKEL 6 = KENNZEICHENBELEUCHTUNG (LA0002) (x1).
Seite 12
All manuals and user guides at all-guides.com Page | 12 ABBILDUNG 3 ABBILDUNG 4 ABBILDUNG 5 ABBILDUNG 6 ABBILDUNG 7 ABBILDUNG 8 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
Seite 13
All manuals and user guides at all-guides.com Page | 13 ABBILDUNG 9 ABBILDUNG 10 ABBILDUNG 11 ABBILDUNG 12 ABBILDUNG 13 ABBILDUNG 14 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
Seite 14
All manuals and user guides at all-guides.com MONTAGEANLEITUNG ENTFERNEN SIE DEN FAHRERSITZ ODER SITZVERKLEIDUNG MITTELS SCHLÜSSEL. ENTFERNEN SIE DIE SIEBEN SCHRAUBEN UNTER DEM ORIGINALKENNZEICHENHALTER (SIEHE ABBILDUNGEN 1 UND 2). Page | 14 LANGSAM DIE ORIGINAL KABELABDECKUNG/BLINKER-KLEMMHALTERUNG HERABSETZEN. ...
Seite 15
All manuals and user guides at all-guides.com DIE GRÖSSEREN AUSSCHNITTE (VOR DEN ZWEI SCHRAUBEN) VERLEGEN (SIEHE ABBILDUNG 12). MONTIEREN SIE DEN UNTERE SITZABDECKUNG (ABBILDUNG 14). MONTIEREN SIE DEN SITZ ODER SITZABDECKUNG MONTIEREN SIE DAS AMTLICHE KENNZEICHEN (BOHRUNGEN IM KENNZEICHEN EVTL.
