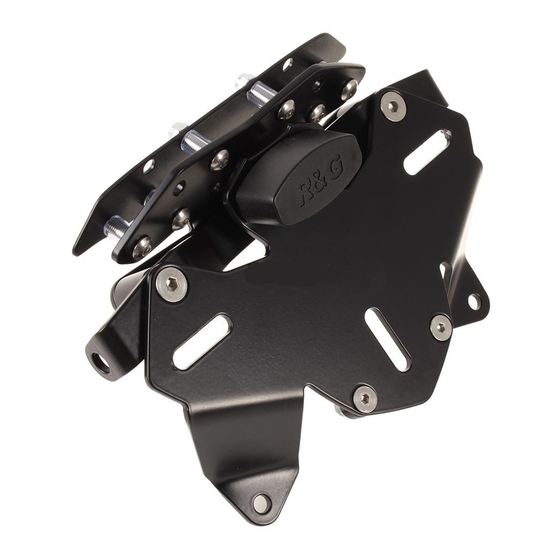

R&G LP0157BK Montageanleitung

Mv agusta rivale 800 'ab modell 2014
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

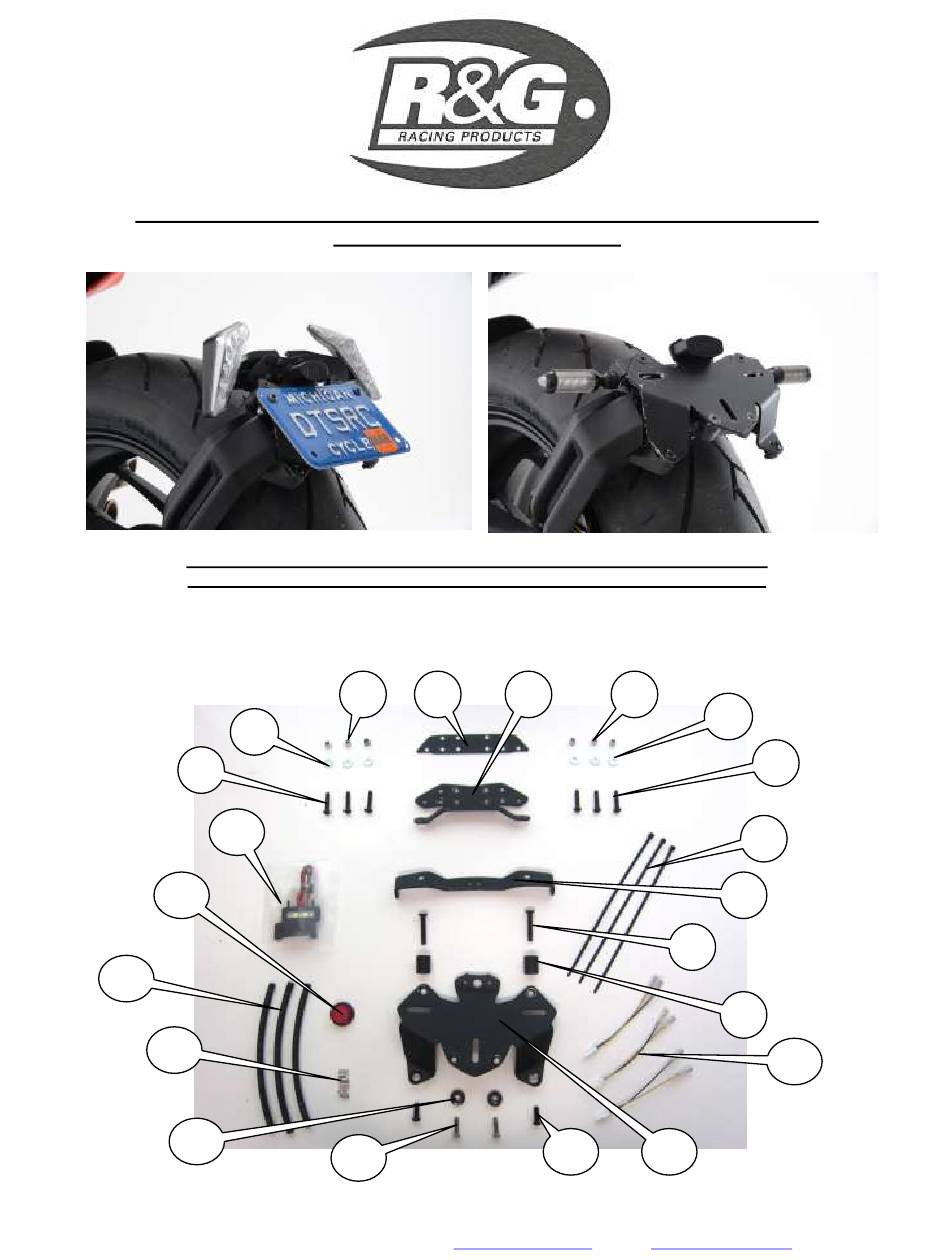

FITTING INSTRUCTIONS FOR LP0157BK LICENCE PLATE BRACKET
MV AGUSTA RIVALE 800 '14-
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.
T
(
)
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
3
4
5
3
2
2
1
1
18
6
17
7
8
16
9
15
10
14
12
11
13
R&G Racing
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für R&G LP0157BK

Inhaltszusammenfassung für R&G LP0157BK

  • Seite 21: Die Unten Abgebildeten

    MONTAGEANLEITUNG FÜR LP0157BK KENNZEICHENHALTER MV AGUSTA RIVALE 800 ’AB MODELL 2014 ALLE TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.

  • Seite 22: Lieferumfang

    LIEFERUMFANG: ARTIKEL 1 = M5 x 20mm INBUSSCHRAUBEN (x6) ARTIKEL 2 = M5 UNTERLEGSCHEIBEN (x6) ARTIKEL 3 = M5 SELBSTSICHERNDE MUTTER (x6) ARTIKEL 4 = ORIGINAL BLINKERABDECKUNG (TB0157 Teil 4) (x1) ARTIKEL 5 = ORIGINAL MONTAGEHALTER FÜR DIE BLINKER (TB0157 Teil 3) (x1) ARTIKEL 6 = 2,5mm KABELBINDER (x3) ARTIKEL 7 = MONTAGEHALTER FÜR DIE MINI-BLINKER (TB0157 Teil 2) (x1) ARTIKEL 8 = M6 x 35mm SENKKOPFSCHRAUBEN (x2)
  • Seite 23 Abbildung 3 Abbildung 4 Abbildung 5 Abbildung 6 Abbildung 7 Abbildung 8 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 24 Abbildung 9 Abbildung 10 Abbildung 11 Abbildung 12 Abbildung 13 Abbildung 14 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 25 Abbildung 15 Abbildung 16 Abbildung 17 Abbildung 18 Abbildung 19 Abbildung 20 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 26 Abbildung 21 Abbildung 22 Abbildung 23 Abbildung 24 Abbildung 25 Abbildung 26 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 27 Abbildung 27 Abbildung 28 Abbildung 29 Abbildung 30 Abbildung 31 Abbildung 32 R&G Racing Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
  • Seite 28 MONTAGEANLEITUNG  Diese Montageanleitung erklärt wie Sie den R&G Kennzeichenhalter montieren, ohne das Hinterrad oder den Montagearm für das Kennzeichen abzubauen. Um die Montage jedoch zu erleichtern und einen besseren Zugang zu ermöglichen, können Sie einen dieser Teile abmontieren.  Entfernen Sie die zwei Schrauben, die die Kabelabdeckung am Schwingarm befestigen –...
  • Seite 29  Montieren Sie die zweite Blinker-Abdeckung ebenfalls wie oben beschreiben. Ziehen Sie alle Schrauben gleichmäßig fest (nicht zu stark anziehen – die selbstsichernden Mutter bieten ausreichend Befestigung) – siehe Abbildung 15.  Um die R&G Mini-Blinker zu montieren, nehmen Sie TB0157 Teil 2 (Artikel 7) und führen Sie die Mini-Blinker durch die Öffnungen an beiden Seiten, bevor Sie die Mutter auf der Rückseite anbringen (bitte den Schrumpfschlauch (Artikel 16) benutzen, um die Blinkerkabel zu schützen) –...
  • Seite 30 Länge), und durch die Montagelöcher am Blinkerhalter führen, bevor Sie sie in die Gewindelochplate am Montagehalter einschrauben – siehe Abbildung 30.  Wenn Sie die Halterung mit den Mini-Blinkern verwenden, die Blinkerhalterung über (anstatt unter) dem Abstandshalter positionieren – siehe Abbildung 31. Hier sind auch zwei Schlitze in der Mitte des Halters, um lose Kabel mit einem Kabelbinder zu befestigen.
