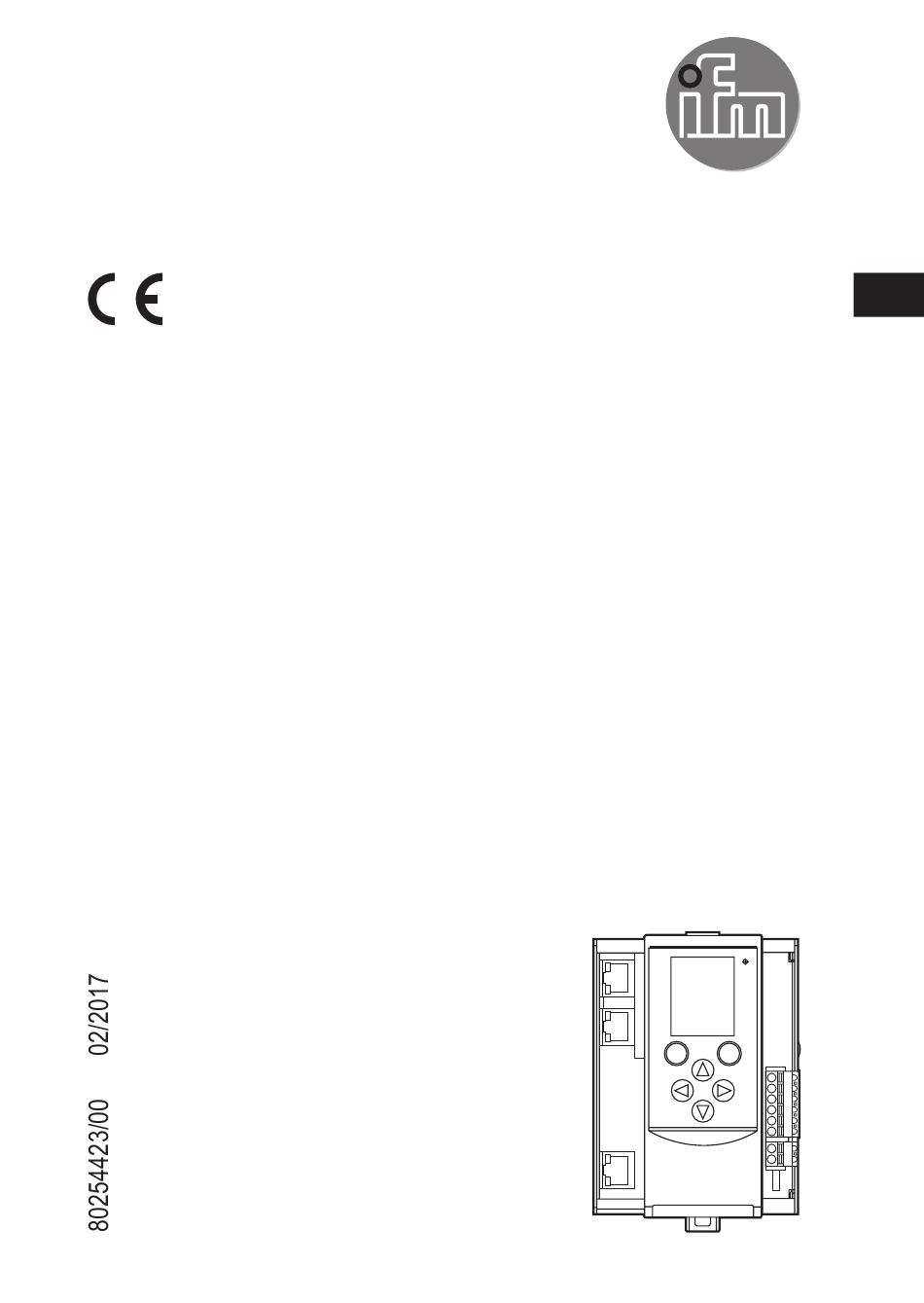

Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Hinweise zu diesem Dokument Dieses Dokument gilt für Geräte des Typs „SmartSPS DataLine mit EtherCAT- Slave-Schnittstelle “ (Art�-Nr�: AC1433 /AC1434)� Es ist Bestandteil des Geräts und enthält Angaben zum korrekten Umgang mit dem Produkt� 1.2 Zeichenerklärung ►...
► Eindringen von metallischen Fremdkörpern verhindern� 3 Bestimmungsgemäße Verwendung Das SmartSPS DataLine mit EtherCAT-Slave-Schnittstelle integriert einen (AC1433) bzw� zwei (AC1434) AS-i Master, einen WEB-Server und eine Ether- CAT-Slave-Schnittstelle� • Es steuert den Datenaustausch zur Sensor- / Aktuator-Ebene� • Es kommuniziert mit der übergeordneten Steuerungsebene über EtherCAT�...
5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� ► Vor Anschluss des Geräts die Anlage spannungsfrei schalten� ► Nationale und internationale Vorschriften zur Errichtung elektrotech- nischer Anlagen befolgen� ► Gerät entsprechend der Klemmenbeschriftung anschließen� ► Eine elektrische Verbindung zwischen Gerät (Klemme FE) und der Masse der Anlage herstellen�...
5.1.2 Geräte- und AS-i Versorgung über AS-i Netzteil ► AUX-Jumper auf Stecker X2 einstecken ► AS-i-Netzteil anschließen AS-i Bus 1 ► Die mit AS-i 1+ und AS-i 1- bezeichneten Pins von Klemme X1 an das AS-i- Netzteil (z�B� AC1257) des ersten AS-i Busses anschließen� AS-i Bus 2 (nur AC1434) ►...
Mit dem passiven Datenentkopplungsmodul AC1250 und einem DC-Netz- teil (SELV/PELV 21,5 V���31,6 V) versorgen Sie das Gerät und beide AS-i Stränge� Die am Netzteil eingestellte Ausgangsspannung entspricht dann auch der Spannungshöhe der beiden generierten AS-i-Busspannungen� Die Ausgangsspannung des verwendeten Netzteils ist daher entsprechend den Erfordernissen der Anwendung innerhalb der zulässigen Grenzen von 21,5���31,6 V zu wählen�...
6.1 LED-Anzeigen 6.1.1 Geräte-LED H1 Die frontseitige LED signalisiert den Zustand des Geräts und der angeschlos- senen Systeme� LED Status Beschreibung LED grün leuchtet: ► Gerät ist gestartet ► es liegt keine Warnmeldung vor ► es liegt keine Fehlermeldung vor LED gelb blinkt langsam (0,5 Hz): ►...
7 Betrieb 7.1 Einstellungen Im Betrieb wird das Display nach 10 Minuten ohne Bedienvorgang abge- schaltet� ► Display mit einer beliebigen Taste aktivieren� 7.1.1 Sprachauswahl ► Bediensprache des Geräts durch gleichzeitiges Drücken der ►-Taste und der ▲-Taste oder der ▼-Taste ändern.
7.2.2 Piktogramme und Hauptnavigation Quicksetup (Zusammenfassung der für eine Grundkonfiguration erforder- lichen Menüpunkte) • Alles projektieren Projektierungsabgleich für AS-i Master 1 und AS-i Master 2 (nur AC1434) • Betriebsart Umschaltung der Betriebsarten für - AS-i Master 1, - AS-i Master 2 (nur AC1434), - System (Gateway, Manuell) •...
System • Informationen • Einstellungen • Diagnose Schnittstellen • Einstellungen und Informationen der Konfigurationsschnittstellen • Einstellungen und Informationen der EtherCAT-Slave-Schnittstelle 8 Diagnose Auftretende Warn- oder Fehlermeldungen werden im Display des Gerätes angezeigt� Dazu wird das Piktogramm der betroffenen Funktionseinheit von einer Warn- oder Fehlerkennzeichnung überlagert�...
