Electrolux ERN 23501 Gebrauchsanweisungen Seite 27

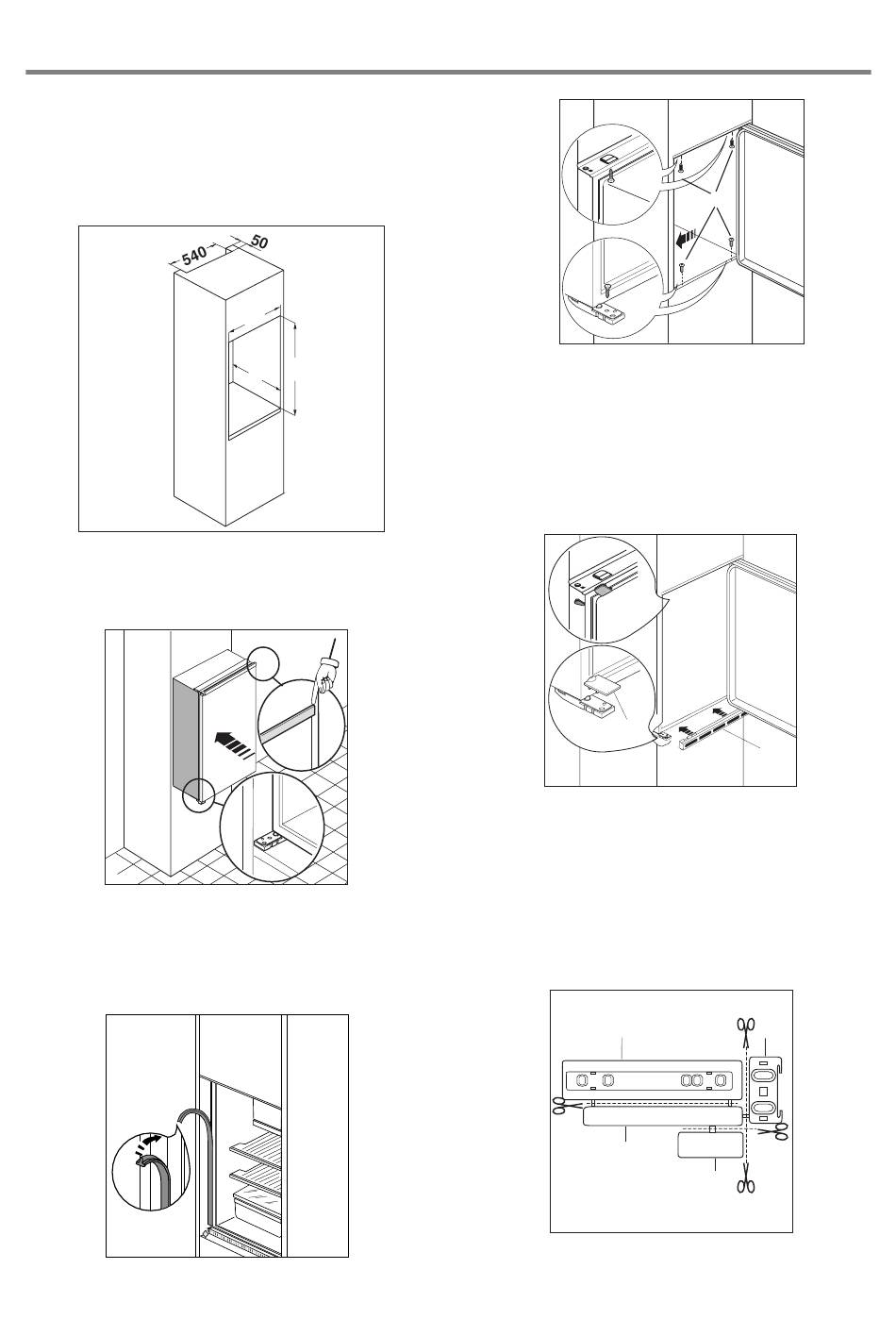

Instruktion fšr helt inbyggt skŒp
InbyggnadsmŒtt:
ERN 16500
Hšjd 880
Djup 550
Bredd 560
PR0
Det Šr viktigt att nischen Šr fšrsedd med tillrŠckligt
utrymme fšr ventilation med fšljande dimensione
Djup 50mm
D022
1. Fšr in apparaten i utrymmet och placera den mot
den inre vŠgg som motsvarar den sida som
šppnas tills den švre delen inte kan skjutas in
lŠngre (1) och se till att det nedre gŒngjŠrnet
befinner sig i linje med mšbelns vŠgg (2).
D132
2. Pressa in tŠtningslisten mellan skŒpet och
snickerivŠggen.
ERN 23501
1225 mm
550 mm
560 mm
3
1
2
Bred d 540 mm
1
2
3. ...ppna dšrren och skjut in skŒpet mot nischens
ena sida och motsatt skŒpets gŒngjŠrn. Skruva
fast skŒpet med 4 skruvar (I ) som levereras
tillsamman s med skŒpet.
r.
D
4 . Ventilationsgallret (B) och gŒngjŠrnets tŠckplatta
(E) skjuts pΠplats.
SŠtt fast skyddslocken (C-D) i sprinthŒlen och i
gŒngjŒrnshŒlen.
PR266
5. Skilj pΠdelarna Ha, Hb, Hc och Hd enligt figuren.
I
C
E
B
Hb
Ha
Hc
Hd
27
