Inhaltszusammenfassung für Sym Symphony ST 125i
- Seite 1 Bedienungsanleitung XB12W2-EU 125i...
- Seite 2 1. Inhaltsverzeichnis 1. Inhaltsverzeichnis .........................1 1. Inhaltsverzeichnis 2. Lage der Bedienelemente ......................3 3. Vorwort ............................4 4. Sicheres Fahren ...........................4 5. Fahren ............................5 6. Verwendung originaler Ersatzteile ....................6 7. Bedienelemente..........................6 Multi-Funktions-Display ......................6 Funktion des Zündschlosses....................8 Funktion der Lenkerschalter .....................8 Gepäckhaken.......................... 10 Staufach..........................
- Seite 3 1. Inhaltsverzeichnis 14. Getriebeöl ..........................24 15. Sicherheitshinweise zum Fahren....................24 16. Periodischer Wartungsplan ......................25 17. Spezifikationen .........................26 18. Nachwort und Impressum......................27...

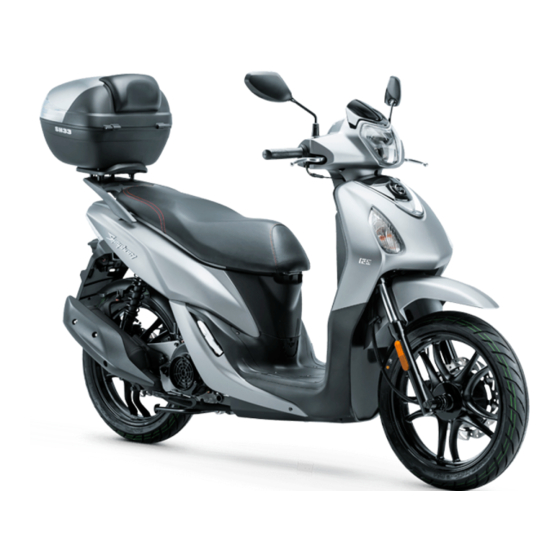

- Seite 4 2. Lage der Bedienelemente 2. Lage der Bedienelemente Symphony ST 125i Staufach Hauptscheinwerfer Gepäckhaken Rücklicht Blinkleuchten Seitenständer Hauptständer Tankdeckel Fahrgestellnummer Wegfahrsperre Batterie Ölmessstab Elektrostarter Hinterradbremshebel Zündschalter Vorderradbremshebel Fern-/Abblend- licht / Blinker / Sitzbank öffnen / Hupe Auspuff Motornummer...
- Seite 5 Wartungs- und Kontrollarbeiten. Bitte lesen Sie dieses Handbuch vor dem Fahren sorgfältig durch. Zu Ihrer eigenen Sicherheit wenden Sie sich für diese Bedienungsanleitung bitte an Ihren SYM- Händler und lesen Sie folgende Punkte besonders sorgfältig: •...
- Seite 6 4. Sicheres Fahren 5. Fahren BEMERKUNG: • Tragen Sie immer einen Helm, wenn Sie mit Ihrem Motorroller fahren. Ziehen Sie immer den Kinnriemen fest an. • Kleidung mit offenen oder weiten Ärmeln kann durch den Fahrtwind aufgeblasen werden, sich am Lenker verfangen und somit die Fahrsicherheit beeinträchtigen. •...
- Seite 7 Motorroller verwendet wurden. Alle Ersatzteile müssen unsere Qualitätsanforderungen erfüllen, was durch fortschrittliche Technik und durch strenge Qualitätskontrollen sichergestellt wird. Daher empfehlen wir Ihnen, nur „SYM Original-Ersatzteile“ von einem „SYM Vertragshändler“ zu kaufen, wenn Teile ersetzt werden müssen. Falls Sie billige oder gefälschte Teile auf dem Markt kaufen, kann keine Garantie für die Qualität oder die Beständigkeit dieser Teile übernommen werden.
- Seite 8 ► EFi-Kontrollleuchte • Im Störungsfall des EFi-System, leuchet die Kontrollleuchte auf. Bitte wenden Sie sich an einen SYM-Händler, um das Eigendiagnosesystem oder das EFi-System zu überprüfen. ► Uhrzeit einstellen 1. Zeigt die Uhrzeit im 12-Stunden-Modus an. 2. Nach dem Einschalten des Zündschalters zeigt die Uhr die Stunden und Minuten an.
- Seite 9 7. Bedienelemente Funktion Des Zündschlosses Zündschloss Zündschlüssel „Lenkschloss“ Position „Start“ Position • Drehen Sie den Lenker ganz nach links • In dieser Position kann der Motor gestartet und drücken Sie den Zündschlüssel werden. Richtung Zündschloss. Drehen Sie den • Zündschlüssel kann nicht entfernt werden. Zündschlüssel dann nach links in die „Stop“...
- Seite 10 7. Bedienelemente ► Elektrischer Starterknopf Startet den Starter-Motor für den Motorstart. Schalten Sie den Zündschalter auf „ “ und drücken Sie diese Taste, während Sie die vordere oder hintere Bremse betäti- gen. Der Motor wird gestartet. VORSICHT: • Lassen Sie den Starterknopf sofort nach dem Start des Motors los und drücken Sie den Knopf niemals erneut, um Beschädigung des Motors zu vermeiden.
- Seite 11 7. Bedienelemente Gepäckhaken An diesem Haken können Sie Gepäck befestigen. Gepäckhaken Staufach • Das Staufach befindet sich unter der Sitzbank. • Maximale Tragfähigkeit: 10 Kg. • Lagern Sie keine Wertsachen in dem Staufach. • Vergewissern Sie sich, dass die Sitzbank nach dem Schließen vollständig verriegelt ist. •...
- Seite 12 Kenntnisse besitzen. • Bei Fragen oder Problemen wenden Sie sich bitte an einen SYM-Fachhändler. ► Motorbremse Schließen Sie die Drosselklappe, um die Motorbremse zu betätigen. Betätigen Sie die Bremse und die Motorbremse abwechselnd, wenn Sie einen langen oder steilen...
- Seite 13 8. Wichtige Punkte und Vorsichtsmaßnahmen beim Starten des Motors 8. Sicherheitshinweise zum Starten des Motors VORSICHT: • Bitte Überprüfen Sie den Motoröl- und Kraftstoffstand, bevor Sie den Motor starten. • Stellen Sie den Motorroller auf den Hauptständer und ziehen Sie die Hinterradbremse an, um plötzliches Wegfahren zu vermeiden.
- Seite 14 9. Fahrhinweise 9. Fahrhinweise • Schalten Sie den Blinker vor dem abfahren ein und stellen Sie sicher, dass kein Fahrzeug von hinten kommt. Dann fahren Sie los. Funktion des Gasgriffes Beschleunigen: steigert die Geschwindigkeit. Beim Verzögern Fahren auf einer ansteigenden Straße drehen Sie den Gasgriff Beschleunigen etwas auf, um die Geschwindigkeit...
- Seite 15 • Falls bei der Routinekontrolle ein Problem gefunden wird, beheben Sie es, bevor Sie den Motorroller wieder in Betrieb nehmen. Lassen Sie Ihren Motorroller bei Bedarf von einem SYM-Händler überprüfen und reparieren. Motorölkontrolle und -wechsel ► Kontrolle 1. Stellen Sie den Motorroller auf ebener Fläche auf den Hauptständer. Ziehen Sie den Messstab heraus, nachdem der Motor für 3~5 Minuten stillgestanden hat.
- Seite 16 10. Inspektion und Wartung vor dem Fahren ► Ölfilterreinigung Öffnen Sie die Filterdeckel und nehmen Sie den Filter heraus. Entfernen Sie Fremdmaterialien vom Filter mit Reinigungsbenzin oder einer Luftpistole. WARNUNG • Der Ölstand kann nicht korrekt ermittelt werden, wenn der Motorroller nicht auf ebenem Untergrund steht oder der Motor gerade ausgeschaltet wurde.
- Seite 17 Sie die Leitung der Bremse, dass diese sich nicht in der Lenkung verhakt oder beschädigt wird. Wenn Sie Unregelmäßigkeiten feststellen, bringen Sie Ihren Motorroller zur Reparatur zu Ihrem SYM-Händler. VORSICHT! • Bitte fahren Sie langsam mit Ihrem Motorroller auf einer trockenen Straße und betätigen Sie...
- Seite 18 10. Inspektion und Wartung vor dem Fahren ► Überprüfen der Bremsbeläge ► Überprüfen des Bremsflüssigkeitsstandes Prüfen Sie die Bremsbeläge von hinten durch Stellen Sie den Motorroller auf eine ebene den Bremssattel. Die Beläge müssen durch Fläche und kontrollieren Sie den Bremsflüs- sigkeitsstand, ob dieser unter der “LOWER”...
- Seite 19 Bewegen Sie den Lenker auf und ab, vor und zurück und prüfen Sie das Lenkkopflager auf Spiel und dass dieses nicht schwergängig ist. • Bitte prüfen, ob die Bremsleitung die Lenkung behindert. • Bringen Sie Ihren Motorroller zu einem SYM Vertragshändler, falls Sie Unregelmäßigkeiten feststellen.
- Seite 20 • Ihr Motorroller ist mit einer wartungsfreien Batterie ausgerüstet. Es ist daher nicht notwendig, den Säurestand der Batterie zu überprüfen und nachzufüllen. Bei Unregelmäßigkeiten, bringen Sie Ihren Motorroller zu einem SYM Vertragshändler. ► Reinigung der Batteriepole Negativ (-) Entfernen Sie die Kabelanschlüsse und reinigen Sie diese, wenn sich Schmutz und Korrosion auf ihnen befindet.
- Seite 21 Vermeiden Sie, dass Spritzwasser direkt auf oder um den Sicherungskasten gelangt, wenn Sie den Roller waschen. • Bringen Sie Ihren Motorroller zu einem SYM-Händler zur Kontrolle, falls eine Sicherung auf- grund unbekannter Ursache durchgebrannt ist. Defekte Sicherung Überprüfen der Blinker und der Hupe •...
- Seite 22 10. Inspektion und Wartung vor dem Fahren Überprüfen des Scheinwerfers und des Rücklichtes • Starten Sie den Motor und schalten Sie den Scheinwerfer ein. Überprüfen Sie, ob der Schein- werfer und das Rücklicht aufleuchten. • Prüfen Sie die Helligkeit und die Einstellung des Frontscheinwerfers an einer Wand, um zu sehen, ob dieser richtig eingestellt ist.
- Seite 23 10. Inspektion und Wartung vor dem Fahren Überprüfen des Luftfilters ► Demontage des Luftfilters 1. Entfernen Sie die Befestigungsschrauben von der Luftfilterabdeckung. 2. Entnehmen Sie die Luftfilterabdeckung und entfernen Sie die Schrauben des Filterelements. 3. Nehmen Sie das Filterelement heraus und reinigen Sie es (Siehe Wartungsplan). ►...
- Seite 24 6. Schalten Sie den Zündschlüssel auf die „ “ und betätigen Sie die Hupe. Sollte diese nicht ertönen, könnte eine Sicherung defekt sein. Lassen Sie Ihren Motorroller unverzüglich von einem SYM-Vertragshändler überprüfen, falls keine der oben genannten Anweisungen hilft, der Motor aber weiterhin nicht gestar- tet werden kann.
- Seite 25 12. E.C.U. Motorsteuergerät 13. Kraftstoffempfehlung 14. Getriebeöl 15. Sicherheitshinweise zum Fahren 12. E.C.U. Motorsteuergerät • Das Motorsteuergerät besteht aus einem 16-Bit-Mikrocomputer, als zentraler Einheit. Diese beinhaltet die Überwachung des Motorzustandes und dient als zentrale Steuereinheit für die Kraftstoffeinspritzdüse, die Kraftstoffpumpe sowie der Zündspule. 13.
- Seite 26 Wenn irgendein Problem oder eine Frage über Ihren Roller aufgeworfen wird, wenden Sie sich bitte an Ihren autorisierten SYM-Händler, unabhängig vom Serviceplan. • Lassen Sie Ihren Roller regelmäßig von einem SYM-Händler überprüfen, um den Roller in einem optimalen Zustand zu halten. •...
- Seite 27 17. Spezifikationen Modell Symphony ST 125i Pos. Spezifikation XB12W2-EU Länge / Breite / Höhe 1.995 / 725 / 1.195 mm Radstand 1.350 mm Leergewicht 120 Kg Maximales Gesamtgewicht 270 Kg Motor 4-Takt, 2-Ventile,Einzylinder Motor Kraftstoff Bleifrei (min. 92 Oktan ROZ) Kühlsystem...
- Seite 28 Unser Unternehmen behält sich jederzeit das Recht technischer oder stilistischer Änderungen vor. Sämtliche Angaben sind unverbindlich. Druckfehler, Farbfehler, Irrtümer und Änderungen vorbehalten. In verschiedenen Ländern sind aufgrund gesetzlicher Besimmungen Abweichungen von den hier beschriebenen Modellvarianten und Ausstattungen möglich. SYM-Originalersatzteile gewährleisten Qualität und erhalten die dauerhafte Leistung Ihres Fahrzeugs.
