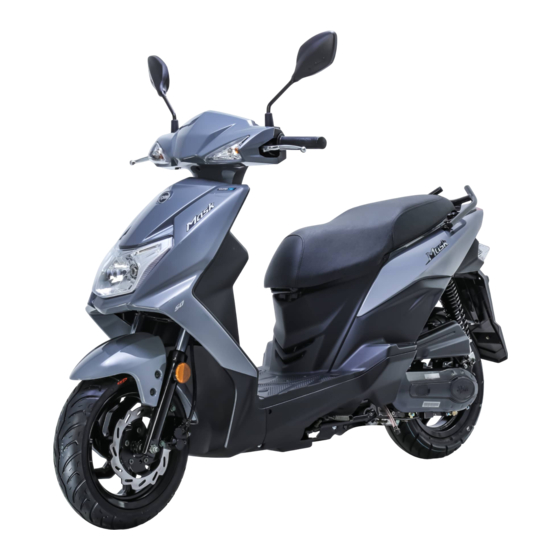

- Seite 1 Bedienungsanleitung XE05W1-IT / -NL Serie XE12W1-IT Serie 50 / 125i...
-
Seite 2: Inhaltsverzeichnis
1. Inhaltsverzeichnis 1. Inhaltsverzeichnis .........................1 2. Lage der Bedienelemente ......................3 3. Vorwort ............................4 4. Sicheres Fahren ...........................4 5. Fahren ............................5 6. Verwendung originaler Ersatzteile ....................6 7. Bedienelemente..........................7 Multi-Funktions-Display ......................7 Funktion des Zündschlosses ....................8 Funktion der Lenkerschalter .....................9 Gepäckhaken ..........................10 Staufach ..........................10 Wegfahrsperre ........................10 Kraftstofftankdeckel ........................10 Bremsen ..........................11... - Seite 3 1. Inhaltsverzeichnis 14. Getriebeöl ..........................24 15. Sicherheitshinweise zum Fahren....................24 16. Periodischer Wartungsplan ......................25 17. Spezifikationen .........................26...
-
Seite 4: Lage Der Bedienelemente
2. Lage der Bedienelemente 2. Lage der Bedienelemente Staufach Gepäckhaken Blinkleuchten Tankdeckel Rücklicht Hauptscheinwerfer Seitenständer Hauptständer Batterie / Fahrgestellnummer Sicherungen / Wegfahrsperre Rücklicht Ölpeilstab Hinterradbremshebel Elektrostarter Vorderradbremshebel Zündschalter Fern-/Abblend- licht / Blinker Blinkleuchten / Lichthupe / Hupe Auspuff Motornummer... -
Seite 5: Vorwort
Um die Haltbarkeit Ihres Motorrollers zu maximieren, sollten regelmäßige Inspektionen und Wartungen planmäßig durchgeführt werden. • Wir empfehlen Ihnen, den Motorroller nach den ersten 1.000 km von Ihrem SYM-Händler überprüfen zu lassen und regelmäßig alle 1.000 km zu überprüfen. 4. Sicheres Fahren Es ist sehr wichtig, dass Sie aufmerksam sind und geeignete Kleidung tragen, wenn Sie diesen Motorroller fahren. -
Seite 6: Fahren
4. Sicheres Fahren 5. Fahren BEMERKUNG: • Tragen Sie immer einen Helm, wenn Sie mit Ihrem Motorroller fahren. Ziehen Sie immer den Kinnriemen fest an. • Kleider mit offenen oder weiten Ärmeln können durch den Fahrtwind aufgeblasen werden, sich am Lenker verfangen und somit die Fahrsicherheit beeinträchtigen. •... -
Seite 7: Verwendung Originaler Ersatzteile
Alle Ersatzteile müssen unsere Qualitätsanforderungen erfüllen, was durch fortschrittliche Technik und durch strenge Qualitätskontrolle sichergestellt wird. Daher empfehlen wir Ihnen, nur „SYM Original-Ersatzteile“ von einem „SYM Vertragshändler“ zu kaufen, wenn Teile ersetzt werden müssen. Falls Sie billige oder falsche Teile auf dem Markt kaufen, kann keine Garantie für die Qualität oder die Beständigkeit dieser Teile übernommen werden. -
Seite 8: Bedienelemente
Wenn der Zündschlüssel auf „ “ gestellt wird und der Zeiger weiterhin in der Position „E“ (roter Bereich) verbleibt, tanken Sie bitte umgehend. ►EFi/ECS-Kontrollleuchte Im Störungsfall des EFi/ECS-System, leuchtet die Kontrolllampe auf. Bitte wenden Sie sich an einen SYM-Händler, um das Eigendiagnosesystem oder das EFi-System zu überprüfen. -
Seite 9: Funktion Des Zündschlosses
7. Bedienelemente Funktion des Zündschlosses Zündschloss Zündschlüssel „Lenkschloss“ Position „Start“ Position • Drehen Sie den Lenker ganz nach links • In dieser Position kann der Motor gestartet und drücken Sie den Zündschlüssel werden. Richtung Zündschloss. Drehen Sie den • Zündschlüssel kann nicht entfernt werden. Zündschlüssel dann nach links in die „Stop“... -
Seite 10: Funktion Der Lenkerschalter
7. Bedienelemente VORSICHT: • Betätigen Sie den Zündschlüssel niemals während der Fahrt. Das Betätigen des Zündschal- ters auf „ “ oder „LOCK“, schaltet das elektrische System ab und kann zu einem gefährli- chen Unfall führen. Daher sollte der Zündschalter nur ausgeschaltet werden, nachdem der Roller vollständig gestoppt wurde. -
Seite 11: Gepäckhaken
7. Bedienelemente ►Blinkleuchten Schalter Die Blinker werden beim Abbiegen nach links / rechts oder beim Fahrspurwechsel verwendet. Schalten Sie den Zündschalter auf Position „ “ und schieben Sie den Blinkerschalter nach links oder rechts, um die Blinkerleuchten einzuschalten. Zum Ausschalten drücken Sie einfach auf den Blinker-Schalter, in der mittleren Position. Rechte Kontrollleuchte blinkend bedeutet, dass der rechte Blinker blinkt. -
Seite 12: Bremsen
Verstellen Sie niemals diese Schrauben, wenn Sie keine beson- deren Kenntnisse besitzen. • Bei Fragen oder Problemen wenden Sie sich bitte an einen SYM-Fachhändler. ►Motorbremse Schließen Sie die Drosselklappe, um die Motorbremse zu betätigen. Betätigen Sie die Bremse und die Motorbremse abwechselnd, wenn Sie einen langen oder steilen... -
Seite 13: Sicherheitshinweise Zum Starten Des Motors
8. Wichtige Punkte und Vorsichtsmaßnahmen beim Starten des Motors 8. Sicherheitshinweise zum Starten des Motors VORSICHT: • Bitte Überprüfen Sie den Motoröl- und Kraftstoffstand, bevor Sie den Motor starten. • Stellen Sie den Motorroller auf den Hauptständer und ziehen Sie die Hinterradbremse an, um plötzliches Wegfahren zu vermeiden. -
Seite 14: Fahrhinweise
9. Fahrhinweise 9. Fahrhinweise • Schalten Sie den Blinker vor dem abfahren ein und stellen Sie sicher, dass kein Fahrzeug von hinten kommt. Dann fahren Sie los. Funktion des Gasgriffes Beschleunigen: Steigert die Geschwindigkeit. Beim Verzögern Fahren auf einer ansteigenden Straße drehen Sie den Gasgriff Beschleunigen etwas auf, um die Geschwindigkeit zu halten. -
Seite 15: Inspektion Und Wartung Vor Dem Fahren
• Falls bei der Routinekontrolle ein Problem gefunden wird, beheben Sie es, bevor Sie den Motorroller wieder in Betrieb setzen. Lassen Sie Ihren Motorroller bei Bedarf von einem SYM-Händler überprüfen und reparieren. Motorölkontrolle und -wechsel ►Kontrolle 1. Stellen Sie den Motorroller auf ebener Fläche auf den Hauptständer. Ziehen Sie den Mess- stab heraus, nachdem der Motor für 3 - 5 Minuten stillgestanden hat. -
Seite 16: Ölfilterreinigung
10. Inspektion und Wartung vor dem Fahren ►Ölfilterreinigung Öffnen Sie die Filtermutter und nehmen Sie den Filter heraus. Entfer- nen Sie Fremdmaterialien vom Filter mit Reinigungsbenzin oder einer Luftpistole. WARNUNG • Der Ölstand kann nicht korrekt ermittelt werden, wenn der Motorroller nicht auf ebenem Boden steht oder der Motor gerade ausgeschaltet wurde. -
Seite 17: Kontrolle Und Einstellung Des Bremshebelspiels
Sie die Leitung der Bremse, dass diese sich nicht in der Lenkung verhakt oder beschädigt wird. Wenn Sie Unregelmäßigkeiten feststellen, bringen Sie Ihren Motorroller zur Reparatur zu Ihrem SYM-Händler. VORSICHT! • Bitte fahren Sie langsam mit Ihrem Motorroller auf einer trockenen Straße, betätigen Sie die... -
Seite 18: Überprüfen Der Bremsbeläge
10. Inspektion und Wartung vor dem Fahren ►Überprüfen der Bremsbeläge ►Überprüfen des Bremsflüssigkeitsstandes Prüfen Sie die Bremsbeläge von hinten durch Stellen Sie den Motorroller auf eine ebene den Bremssattel. Die Beläge müssen durch Fläche und kontrollieren Sie den Bremsflüs- neue ersetzt werden, wenn die Verschleiß- sigkeitsstand, ob dieser unter der “LOWER”... -
Seite 19: Reifenkontrolle
Bewegen Sie den Lenker auf und ab, vorn und zurück und prüfen Sie das Lenkkopflager auf Spiel und dass dieses nicht schwergängig ist. • Bitte prüfen Sie, ob die Bremsleitung die Lenkung behindert. • Bringen Sie Ihren Motorroller zu einem SYM Vertragshändler, falls Sie Unregelmäßigkeiten feststellen. -
Seite 20: Kontrolle Und Wartung Der Batterie
• Ihr Motorroller ist mit einer wartungsfreien Batterie ausgerüstet. Es ist daher nicht notwendig, den Säurestand der Batterie zu überprüfen und nachzufüllen. Bei Unregelmäßigkeiten, bringen Sie Ihren Motorroller zu einem SYM-Vertragshändler. ►Reinigung der Batteriepole Negativ (-) Entfernen Sie die Kabelanschlüsse und reinigen Sie diese, wenn sich Schmutz und Korrosion auf ihnen befindet. -
Seite 21: Überprüfen Und Wechseln Der Sicherungen
Vermeiden Sie, dass Spritzwasser direkt auf oder um den Sicherungskasten gelangt, wenn Sie den Roller waschen. • Bringen Sie Ihren Motorroller zu einem SYM-Händler zur Kontrolle, falls eine Sicherung auf- grund unbekannter Ursache durchgebrannt ist. Defekte Sicherung Überprüfen der Blinker und der Hupe •... -
Seite 22: Überprüfen Des Scheinwerfers Und Des Rücklichtes
10. Inspektion und Wartung vor dem Fahren Überprüfen des Scheinwerfers und des Rücklichtes • Starten Sie den Motor und schalten Sie die Beleuchtung ein. Überprüfen Sie, ob der Schein- werfer und das Rücklicht aufleuchten. • Prüfen Sie die Helligkeit und die Einstellung des Frontscheinwerfers an einer Wand, um zu sehen, ob es richtig eingestellt ist. -
Seite 23: Überprüfen Des Luftfilters
10. Inspektion und Wartung vor dem Fahren Überprüfen des Luftfilters ►Demontage des Luftfilters 1. Entfernen Sie die Befestigungsschrauben von der Luftfilterabdeckung. 2. Entnehmen Sie die Luftfilterabdeckung und entfernen Sie die Schrauben des Filterelements. 3. Nehmen Sie das Filterelement heraus und reinigen Sie es (siehe Wartungsplan). ►Montage des Luftfilters 4. -
Seite 24: Fehlerdiagnose
6. Schalten Sie den Zündschlüssel auf die „ “ und betätigen Sie die Hupe. Sollte diese nicht ertönen, könnte eine Sicherung defekt sein. Lassen Sie Ihren Motorroller unverzüglich von einem SYM-Vertragshändler überprüfen, falls keine der oben genannten Anweisungen hilft, der Motor aber weiterhin nicht gestar- tet werden kann. -
Seite 25: Motorsteuergerät
12. E.C.U. Motorsteuergerät 13. Kraftstoffempfehlung 14. Getriebeöl 15. Sicherheitshinweise zum Fahren 12. E.C.U. Motorsteuergerät • Das Motorsteuergerät besteht aus einem 16-Bit-Mikrocomputer als zentrale Einheit. Diese beinhaltet die Überwachung des Motorzustandes und dient als zentrale Steuereinheit für die Kraftstoffeinspritzdüse, die Kraftstoffpumpe sowie der Zündspule. 13. Kraftstoffempfehlung •... -
Seite 26: Periodischer Wartungsplan
Überprüfen und pflegen Sie Ihren Roller häufiger, wenn er häufig auf Hochgeschwindigkeits- / Fernverkehr, staubige Umgebung usw. betrieben wird. • Wir empfehlen, Ihren Motorroller alle 1.000 km durch einen SYM-Händler überprüfen zu lassen. Die Überprüfung kann aber auch, bei entsprechenden Fachkenntnissen, durch den Fahrzeughalter durchgeführt werden. -
Seite 27: Spezifikationen
17. Spezifikationen 17. Spezifikationen Modell Mask 50 Mask 50 (25 km/h) Pos. Spezifikation XE05W1-IT XE05W1-NL Länge / Breite / Höhe 1.915 / 680 / 1.125 mm Radstand 1.290 mm Leergewicht 107 kg Maximales Gesamtgewicht 257 kg Motor 4-Takt, 2-Ventile, Einzylinder Motor Kraftstoff Bleifrei (min. - Seite 28 Modell Mask 125i Pos. Spezifikation XE12W1-IT Länge / Breite / Höhe 1.900 / 682 / 1.120 mm Radstand 1.320 mm Leergewicht 115 kg Maximales Gesamtgewicht 265 kg Motor 4-Takt, 2-Ventile, Einzylinder Motor Kraftstoff Bleifrei (min. 92 Oktan ROZ) Kühlsystem Gebläsegekühlt Hubraum 124,7 cm³...
- Seite 29 Sanyang Deutschland GmbH Opelstraße 13 D-64546 Mörfelden-Walldorf T +49 6105 - 406 37 00 F +49 6105 - 406 37 26 E info@sym-motor.de W www.sym-motor.de...
