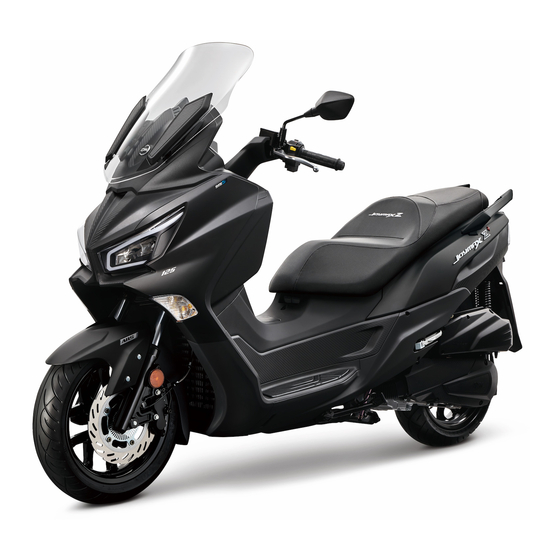

- Seite 1 Bedienungsanleitung LW12W2-EU...
- Seite 2 Die Garantiefrist, gemäß der in den nachfolgender Garantiebestimmungen vereinbarten Produktgarantie, beginnt entweder mit dem Tag der Erstzulassung oder, falls die Zulassung nicht zeitgleich erfolgt, mit dem Tag der Übergabe des Fahrzeugs an den Endverbraucher/Ersterwerber. Die Garantie wird mit Zugang der vom SYM- Vertragshändler erfolgten Meldung der Garantiedaten bei der Sanyang Deutschland GmbH, Opelstraße 13, 64546 Mörfelden-Walldorf wirksam.
- Seite 3 Inhaltsverzeichnis Garantiekarte ..........3 Multi-Funktionsanzeige .......... 23 Tankanzeige ................23 Angaben bei Eigentümerwechsel ....3 Seitenständerkontrollleuchte ..........23 Oil-Check-Intervall „OIL“ zurücksetzen ......... 23 Zu diesem Handbuch ........6 Staufachkontrollleuchte ............23 Allgemeine Hinweise ........6 Kühlmitteltemperatur ............. 23 Tageskilometer „TRIP“ zurücksetzen ........23 Warnhinweise ............
- Seite 4 Reinigung und Überwinterung ....38 Wichtige Pflegehinweise......... 38 Motorroller reinigen ..........38 Motorroller winterfest machen ........ 39 Motorroller wieder in Betrieb nehmen ..... 39 Technische Daten ........40 Service ............42 Allgemeine Hinweise ..........42 Übergabe-Inspektion ..........42 Wartungsplan ............43 Wartungen ............
- Seite 5 Bedienungs- und Warnhinweise in der Bedie- Die Nichtbeachtung kann zu einer Beschädigung nungsanleitung zu Ihrem Fahrzeug unbedingt zu am Fahrzeug oder Bauteilen führen. beachten. Ihr SYM-Fahrzeug wird es Ihnen mit HINWEIS Zuverlässigkeit und Wirtschaftlichkeit danken. Besondere Hinweise zur vereinfachten Handha- bung und besserem Verständnis der Anleitung.
- Seite 6 Garantieleistungen“ auf Seite 8 an- gels oder sollte eine Sicht- oder Materialprüfung geführten Umstände, die zum Ausschluss von notwendig sein, so ist SYM berechtigt, die be- Garantieleistungen führen, unabdingbar. mängelten Teile anzufordern oder den von SYM Wir weisen Sie darauf hin, dass Sie zum Erhalt bestellten Sachverständigen mit der Überprüfung...
- Seite 7 Ausschluss von Garantieleistungen Ersatzteil-Garantie Dieser erfolgt: Eine weitere Garantiezusage von SYM zu obigen Nach unsachgemäßer Behandlung, Nichtbeach- Bedingungen gilt für SYM Original Ersatzteile. tung der Betriebsanleitung oder der vorstehen- Ausgenommen hiervon sind: den Pflegehinweise, insbesondere bezüglich der Dichtungs-, Inspektions- und dem natürlichen Einfahrvorschriften sowie bei Überbeanspru-...
- Seite 8 Ölzusätze beigemischt werden. Schäden die einbarung zum bestehenden gesetzlichen Ge- durch Schmiermittel und Zusätze entstehen, währleistungsrecht. Die gesetzlichen Gewährleis- die nicht von SYM freigegeben sind, sind von tungsansprüche des Ersterwerbers aus seinem der Garantie ausgeschlossen! Kaufvertrag mit dem SYM-Vertragshändler wer- III.
- Seite 9 (1) Falls Sie eine Einwilligung zur Verarbeitung hebung personenbezogener Daten durch SYM bei ihrer Daten erteilt haben, können Sie diese jeder- Kauf eines Fahrzeugs der Marke SYM. Perso- zeit widerrufen. Ein solcher Widerruf beeinflusst nenbezogene Daten sind alle Daten, die auf Sie die Zulässigkeit der Verarbeitung ihrer personen-...
- Seite 10 Die Aufkleber auf Ihrem SYM-Motorroller oder Motorrad enthalten wichtige Sicherheitsinformationen. Lesen Sie die Etiketten sorgfältig durch und entfernen Sie sie nicht. Wenden Sie sich an Ihren autori- sierten SYM-Vertragshändler, um Ersatz zu erhalten, wenn ein Etikett fehlt oder beschädigt ist. • Kraftstoffhinweis (siehe...
- Seite 11 ACHTUNG • Hersteller-Typenschild • Die Umwelt schonen. • Immer einen Helm tragen. • Vorsichtig fahren. WARNUNG • Die Bedienungsanleitung vor dem Fahren auf- Reifenluftdruck: merksam lesen. Vorne: 2,0 bar (29 psi) Hinten: 2,5 bar (36 psi) Reifengröße: • Anschrift des vom Hersteller bevollmächtigten Vorne: 120/70-14 M/C 55P Vertreters in der EU Hinten: 140/60-13 M/C 63P...
- Seite 12 Bedienelemente 1. Windschild 8. Seitenständer 2. Rückspiegel 9. Hauptständer 3. Standlichter 10. Luftfilter 4. Hauptscheinwerfer 11. Stoßdämpfer, hinten 5. Vorderradgabel 12. Kennzeichenbeleuchtung 6. Bremssattel, vorne 13. Rück-/Bremslicht 7. Kühlmittelausgleichsbehälter 14. Sitzbank 15. Kraftstofftankdeckel...
- Seite 13 1. Spiegel 5. Blinker, vorne 2. Bremhebel, vorne 6. Soziusfußrasten 3. Standlicht, vorne 7. Bremshebel, hinten 4. Hauptscheinwerfer 8. Hauptständer...
- Seite 14 1. Kombiinstrument 5. Zündschloss 2. Lenkerschalter, links 6. Handschuhfach 3. Bremshebel, hinten 7. Bremshebel, vorne 4. Batterie 8. Lenkerschalter, rechts...
- Seite 15 Lenkerschalter Rechter Lenkerschalter Linker Lenkerschalter A Licht-Schalter Motor-Stopp-Schalter Mit diesem Schalter kann das Abblend- und Im normalen Betrieb, den Schalter auf die Posi- Fernlicht eingeschaltet werden. Wenn das Fern- tion stellen. Im Notfall kann der Motor durch licht eingeschaltet wird, leuchtet die Fernlicht- einfaches Stellen auf die Position abgeschaltet anzeige auf.
- Seite 16 Zündschloss Zündschlossabdeckung verriegeln Den Zündschlüssel abziehen und den Knopf „SHUT“ drücken. Der Schlitz für den Zünd- schlüssel wird durch eine Abdeckung verriegelt. Zündschlossabdeckung freigeben Den magnetischen Kopf 1 des Zündschlüssels in die Bohrung 2 im Zündschloss einrasten. Den Zündschlüssel im Uhrzeigersinn drehen, um die Abdeckung zu öffnen.
- Seite 17 Kraftstofftank Kraftstoff Empfohlener Kraftstoff: Bleifrei (max. 5% Ethanol, E5) 95 ROZ/RON oder höher Tankinhalt: 12 l WARNUNG • Nur bleifreies Benzin verwenden, um Motor- schäden zu vermeiden. • Verbleites Benzin beschädigt den Katalysator. • Nur Kraftstoff mit der empfohlenen Oktanzahl verwenden.
- Seite 18 Staufach Die Sitzbank über das Zündschloss (siehe Seite 17) entriegeln. Die Sitzbank hinten anheben, die Beleuchtung 1 schaltet sich automatisch ein. Die Sitzbank schließen und am hinteren Ende herunterdrücken, bis die Sitzbank hörbar in das Schloss einrastet. Helm im Staufach lagern Im Staufach können 1 Integralhelm und 1 Jethel- me gelagert werden.
- Seite 19 Seitenständer HINWEIS • Wenn möglich den Lenker immer ganz nach links einschlagen. • Nicht auf den Motorroller setzen, wenn dieser auf dem Hauptständer steht. Soziusfußrasten Der Seitenständer 1 ist mit einem Schalter aus- gestattet. Der Motor kann bei ausgeklapptem Seitenständer nicht gestartet werden. ACHTUNG •...
- Seite 20 Kombiinstrument 1. Kontrollleuchten, oben 4. Multi-Funktionsanzeige 2. Tacho 5. Taste „SET/MODE" 3. Kontrollleuchten, unten 6. Drehzahlmesser Einleitung ACHTUNG • Kunststoffteile nur mit geprüften Reinigungs- Das Kombiinstrument informiert den Fahrer über und Pflegemittel (siehe Seite 24) reinigen. die aktuellen Betriebszustände und Fehler seines •...
- Seite 21 Zündsystem vorliegt. Der Motor läuft im • Lassen Sie Ihren Motorroller umgehend von Notlaufprogramm. einem SYM-Vertragshändler überprüfen. ACHTUNG HINWEIS • Kontaktieren Sie umgehend Ihren SYM-Ver- Wenn die ABS-Kontrollleuchte aufleuchtet, ist tragshändler und lassen Sie Ihren Motorroller das konventionelle Bremssystem weiterhin aktiv. überprüfen. E Reserve-Kontrollleuchte WARNUNG •...
- Seite 22 Leuchtet auf, wenn der Seitenständer ausge- • Liegt die Bordspannung während des Be- klappt ist. triebes über 15,5V oder unter 12,0V, lassen HINWEIS Sie Ihren Motorroller von Ihrem SYM-Vertrags- • Der Motorroller kann nicht gestartet werden, händler überprüfen. wenn der Seitenständer ausgeklappt ist.
- Seite 23 Verwenden Sie ausschließlich Motoröl mit der Tageskilometeranzeige „TRIP“ zu gelangen. Spezifikation API SM, JASO MA2, SAE 10W-40 Die Taste „S“ drücken, bis die Anzeige auf „0“ oder besser. SYM empfiehlt MOTUL-Motorenöle: springt. MOTUL 5000 4T 10W-40 MA2 Oil-Check-Intervall „OIL“ zurücksetzen MOTUL 7100 4T 10W-40 Die Taste „M“...
- Seite 24 Windschilds entfernen und die beiden vorderen • Die gesetzlichen Regulierungen zur Leucht- Blenden abnehmen. weiteneinstellung sind zu beachten. Die 4 Schrauben 2 entfernen und das Windschild • Kontaktieren Sie Ihren SYM-Vertragshändler, abnehmen. um den Scheinwerfer korrekt einstellen zu lassen. Federbeinvorspannung Das Windschild an der oberen Position A oder Die beiden hinteren Stoßdämpfer B mit einem...
- Seite 25 Fahren Kontrolle vor Fahrtantritt Sicherheitshinweise WARNUNG • Überprüfen Sie Ihren Motorroller vor jeder Fahren Sie immer mit geeigneter Schutzklei- Fahrt, auch bei Kurzstrecken. dung, tragen Sie einen geprüften Schutzhelm • Beheben Sie Mängel immer vor der Fahrt. und schalten Sie das Licht ein. Beachten Sie die Verkehrsschilder, -hinweise Element Prüfhinweise...
- Seite 26 Motor starten Bremsen (ABS) Den Motorroller gerade oder auf den Hauptstän- Den Gasgriff ganz schließen und die Vorder- und der stellen. Den Seitenständer einklappen und Hinterradbremse gleichzeitig betätigen, um den die Zündung auf „ON“ stellen. kürzesten Bremsweg zu erreichen. Den Motor-Stopp-Schalter auf die Position WARNUNG stellen und die Vorder- und Hinterradbremse •...
- Seite 27 17). evtl. ist eine Sicherung durchgebrannt (siehe Seite 30)? VORSICHT Kontaktieren Sie Ihren SYM-Vertragshändler, • Um Verbrennungen durch heiße Bauteile zu wenn der Motor immer noch nicht startet, wenn vermeiden, den Motorroller möglichst fern von Sie die Punkte überprüft haben.
- Seite 28 Wartung ACHTUNG • Laden Sie die Batterie mit einem geeignetem Bordwerkzeug Ladegerät auf, wenn nötig. Das Bordwerkzeug befindet sich im Staufach • Beachten Sie den maximalen Ladestrom und (siehe Seite 19). die Ladedauer. Das Überladen der Batterie kann deren Lebensdauer verkürzen. Schmierstellen Batterie ausbauen Die unten aufgeführten Drehpunkte, gemäß...
- Seite 29 Sicherungen Ersetzen von Leuchtmitteln Dieser Motorroller ist fast ausschließlich mit LED-Beleuchtung ausgestattet. Wenden Sie sich bitte an einen SYM-Vertragshändler, um die Leuchtmittel ersetzen zu lassen. Das Windschild demontieren (siehe Seite 25). Die Kennzeichenbeleuchtung C demontieren. Die Fassung aus der Kennzeichenbeleuchtung herausnehmen und das Leuchtmittel ersetzen und die Fassung wieder einsetzen.
- Seite 30 Ölstand abgelesen wird. • Den Motorölstand alle 1.000 km überprüfen. Ölstand an oder unter der MIN-Markierung: • Den Motorölstand über den Öleinfüllstutzen B auffüllen. Ölstand über der MAX-Markierung: • Kontaktieren Sie Ihren SYM-Vertragshändler um den Ölstand unter die MAX-Markierung korrigieren zu lassen.
- Seite 31 40 oder besser (siehe Seite 24). • Nach dem Abstellen des Motors 1 Minute • SYM empfiehlt MOTUL-Motorenöle: warten, bevor der Ölstand überprüft wird. MOTUL 5000 4T 10W-40 MA2 • Das Getriebeöl in ein geeignetes Gefäß ablas- MOTUL 7100 4T 10W-40 sen (siehe Getriebeölwechsel).
- Seite 32 Kühlsystem • Die Abdeckung und Kappe des Reservetanks C abnehmen und Kühlflüssigkeit nachfüllen. • Den Motorroller auf ebenem und festem Unter- HINWEIS grund auf den Hauptständer stellen. • Verwenden Sie ausschließlich empfohlenes • Den Flüssigkeitsstand am Ausgleichsbehälter Kühlmittel (siehe Seite 24).
- Seite 33 Seite 24). • Der Bremsflüssigkeitsstand sinkt durch den Verschleiß der Bremsbeläge. VORSICHT • Kontaktieren Sie einen SYM-Vertragshändler wenn sich der Bremsflüssigkeitsstand unter der L-Markierung befindet. • Den Motorroller auf ebenem und festem Unter- grund auf den Hauptständer stellen. • Den Bremsbelagverschleiß der Vorder- und Hinterradbeläge prüfen.
- Seite 34 WARNUNG • Verschlissene Bremsbeläge können zur Ver- schlechterung oder zum Ausfall der Brems- anlage führen. • Lassen Sie die Bremsbeläge von Ihrem SYM- Vertragshändler überprüfen und ggf. ersetzen. • Die Bremsbeläge immer als Paar ersetzen. Gasgriffspiel Reifenprofil prüfen Die Reifen vor jeder Fahrt auf Beschädigungen (Risse, Einschnitte, etc.) überprüfen.
- Seite 35 Seite 43). • Ölaustritt aus der Vorderradgabel, kann zur WARNUNG Verschlechterung oder Ausfall der Bremsanla- • Lassen Sie die Zündkerzen von Ihrem SYM- ge führen. Vertragshändler überprüfen und ersetzen. Hinterradaufhängung prüfen Empfohlene Zündkerze: NGK CPR8EA-9 Elektrodenabstand: 0,8 – 0,9 mm...
- Seite 36 • Den Luftfilter nicht mit Druckluft reinigen. Gro- be Verschmutzungen abklopfen und den Filter ersetzen, wenn dieser stark verschmutzt ist. HINWEIS • Den Luftfiltereinsatz von einem SYM-Vertrags- händler kontrollieren und ersetzen lassen. • Den Luftfilter nach Vorgabe ersetzen (siehe Seite 43).
- Seite 37 Reinigung und Überwinterung Motorroller reinigen Den Motorroller vollständig abkühlen lassen und Wichtige Pflegehinweise auf einem geeigneten Waschplatz auf den Haupt- Bitte beachten Sie bei allen Prüf- und Einstell- ständer stellen. Wir empfehlen, die Öffnung der arbeiten, welche in Ihren Verantwortungsbereich Auspuffanlage und das Zündschloss zu verschlie- fallen, stets die Anweisungen in der Bedienungs- ßen.
- Seite 38 Motorroller winterfest machen • Den Motorroller auf Beschädigungen, aus- stehende Arbeiten und Verschleiß überprüfen (siehe Seite 26). • Den Motorroller waschen. • Den Reifenluftdruck prüfen. • Empfindliche Bauteile mit Korrosionsschutz be- handeln und Schmier- und Drehpunkte ölen. • Den Kraftstofftank vollständig auffüllen (siehe Seite 18).
- Seite 39 Technische Daten Länge 2.190 mm Breite 750 mm Höhe 1.422 mm Radstand 1.550 mm Abmessungen/ Bodenfreiheit 130 mm Gewichte Leergewicht (fahrbereit) 171 kg Zul. Gesamtgewicht 351 kg Kühlsysteminhalt 1,4 l Kraftstofftankinhalt 12,0 l Rahmen Stahlrohrramen Teleskopgabel (Ø 37 mm, 100 mm Vorderradaufhängung Federweg) Antriebsschwinge, 2 Federbeine...
- Seite 40 Hauptscheinwerfer Standlicht Rücklicht Elektrische Ausrüstung Blinker RY10W, 12V 10W Kennzeichenbeleuchtung W5W, 12V 5W Batterie GTX9-BS (12V 8Ah) Abgasnorm Euro 5 Abgasemissio- Kraftstoffverbrauch 2,9 l/100 km -Emissionen 65 g/km...
- Seite 41 • Batterie mit Säure befüllen und aufladen • Wenn Ihnen die erforderliche Erfahrung oder • Verlegung des Batterieentlüftungsschlauches Qualifikation fehlt, wenden Sie sich für Fragen prüfen bitte an Ihren SYM-Vertragshändler. • Elektrik und Beleuchtungsanlage auf Funktion und Einstellung prüfen, ggf. Einstellung korri- gieren • Lenkkopflagereinstellung prüfen •...
- Seite 42 Wartungsplan alle alle alle Min. 1x Ref. Kilometer 1.000 5.000 10.000 15.000 jährlich Seite Prüfpunkt Luftfilterelement Motoröl Ölfilter (Sieb) Motorgehäuse auf Dichtigkeit Antriebsriemen, -rollen und Variomatik Fliehkraftkupplung Getriebeöl Getriebegehäuse auf Dichtigkeit Bereifung und Reifenluftdruck Ventilspiel Zündkerze Batterie Drosselklappe (Einstellung und Freigängigkeit) Leerlaufdrehzahl Kraftstoffleitungen und -filter Kraftstoffleitungen alle 5 Jahre ersetzen...
- Seite 43 Übergabe-Inspektion Der Zusammenbau/Aufbau des Fahrzeuges erfolgte gemäß der Herstellervorgaben. Die vorschriftsmäßige Funktion aller Bauteile wird hier ausdrücklich bestätigt. Datum Unterschrift/Stempel SYM-Vertragshändler 1. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 2. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-,...
- Seite 44 6. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 7. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 8. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 45 12. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 13. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 14. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 46 18. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 19. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 20. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 47 Sonstige Instandsetzungs- oder Wartungsarbeiten...
- Seite 48 Notizen 20210602...
