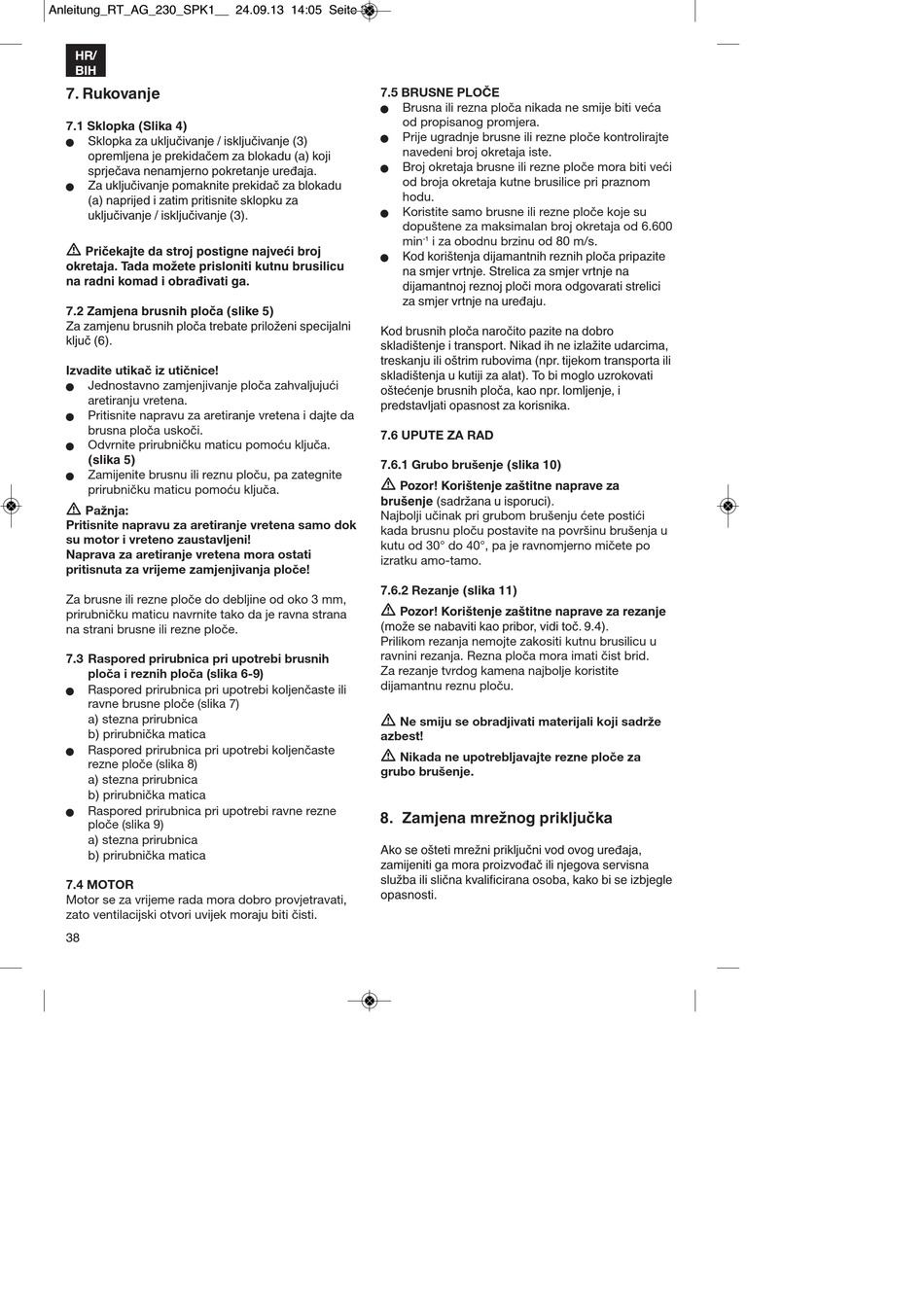

HR/
BIH
7. Rukovanje
7.1 Sklopka (Slika 4)
Sklopka za uključivanje / isključivanje (3)
n
opremljena je prekidačem za blokadu (a) koji
sprječava nenamjerno pokretanje uređaja.
Za uključivanje pomaknite prekidač za blokadu
n
(a) naprijed i zatim pritisnite sklopku za
uključivanje / isključivanje (3).
Pričekajte da stroj postigne najveći broj
okretaja. Tada možete prisloniti kutnu brusilicu
na radni komad i obrađivati ga.
7.2 Zamjena brusnih ploča (slike 5)
Za zamjenu brusnih ploča trebate priloženi specijalni
ključ (6).
Izvadite utikač iz utičnice!
Jednostavno zamjenjivanje ploča zahvaljujući
n
aretiranju vretena.
Pritisnite napravu za aretiranje vretena i dajte da
n
brusna ploča uskoči.
Odvrnite prirubničku maticu pomoću ključa.
n
(slika 5)
Zamijenite brusnu ili reznu ploču, pa zategnite
n
prirubničku maticu pomoću ključa.
Pažnja:
Pritisnite napravu za aretiranje vretena samo dok
su motor i vreteno zaustavljeni!
Naprava za aretiranje vretena mora ostati
pritisnuta za vrijeme zamjenjivanja ploče!
Za brusne ili rezne ploče do debljine od oko 3 mm,
prirubničku maticu navrnite tako da je ravna strana
na strani brusne ili rezne ploče.
7.3 Raspored prirubnica pri upotrebi brusnih
ploča i reznih ploča (slika 6-9)
Raspored prirubnica pri upotrebi koljenčaste ili
n
ravne brusne ploče (slika 7)
a) stezna prirubnica
b) prirubnička matica
Raspored prirubnica pri upotrebi koljenčaste
n
rezne ploče (slika 8)
a) stezna prirubnica
b) prirubnička matica
Raspored prirubnica pri upotrebi ravne rezne
n
ploče (slika 9)
a) stezna prirubnica
b) prirubnička matica
7.4 MOTOR
Motor se za vrijeme rada mora dobro provjetravati,
zato ventilacijski otvori uvijek moraju biti čisti.
38
7.5 BRUSNE PLOČE
Brusna ili rezna ploča nikada ne smije biti veća
n
od propisanog promjera.
Prije ugradnje brusne ili rezne ploče kontrolirajte
n
navedeni broj okretaja iste.
Broj okretaja brusne ili rezne ploče mora biti veći
n
od broja okretaja kutne brusilice pri praznom
hodu.
Koristite samo brusne ili rezne ploče koje su
n
dopuštene za maksimalan broj okretaja od 6.600
min -1 i za obodnu brzinu od 80 m/s.
Kod korištenja dijamantnih reznih ploča pripazite
n
na smjer vrtnje. Strelica za smjer vrtnje na
dijamantnoj reznoj ploči mora odgovarati strelici
za smjer vrtnje na uređaju.
Kod brusnih ploča naročito pazite na dobro
skladištenje i transport. Nikad ih ne izlažite udarcima,
treskanju ili oštrim rubovima (npr. tijekom transporta ili
skladištenja u kutiji za alat). To bi moglo uzrokovati
oštećenje brusnih ploča, kao npr. lomljenje, i
predstavljati opasnost za korisnika.
7.6 UPUTE ZA RAD
7.6.1 Grubo brušenje (slika 10)
Pozor! Korištenje zaštitne naprave za
brušenje (sadržana u isporuci).
Najbolji učinak pri grubom brušenju ćete postići
kada brusnu ploču postavite na površinu brušenja u
kutu od 30° do 40°, pa je ravnomjerno mičete po
izratku amo-tamo.
7.6.2 Rezanje (slika 11)
Pozor! Korištenje zaštitne naprave za rezanje
(može se nabaviti kao pribor, vidi toč. 9.4).
Prilikom rezanja nemojte zakositi kutnu brusilicu u
ravnini rezanja. Rezna ploča mora imati čist brid.
Za rezanje tvrdog kamena najbolje koristite
dijamantnu reznu ploču.
Ne smiju se obradjivati materijali koji sadrže
azbest!
Nikada ne upotrebljavajte rezne ploče za
grubo brušenje.
8. Zamjena mrežnog priključka
Ako se ošteti mrežni priključni vod ovog uređaja,
zamijeniti ga mora proizvođač ili njegova servisna
služba ili slična kvalificirana osoba, kako bi se izbjegle
opasnosti.
