Herunterladen Inhalt Inhalt Diese Seite drucken

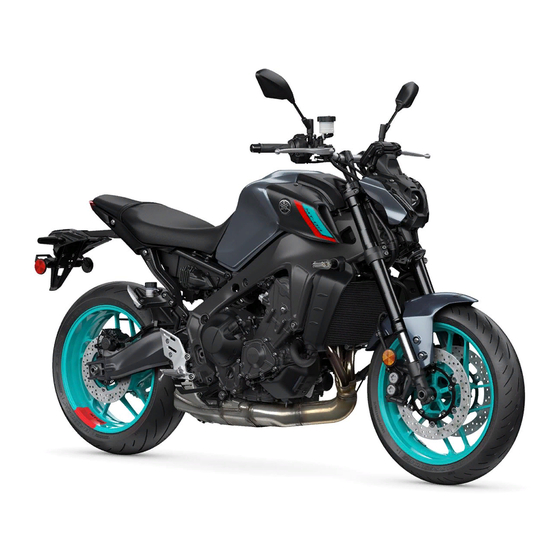

Yamaha MT09 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für MT09:
Inhaltsverzeichnis
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
MT09
MT09A
1RC-28199-GS
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha MT09

  • Seite 1 Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. BEDIENUNGSANLEITUNG MT09 MT09A 1RC-28199-GS...
  • Seite 2 Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben. YAMAHA MOTOR ELECTRONICS CO., LTD. YAMAHA MOTOR ELECTRONICS CO., LTD. 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan...
  • Seite 3 Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit. Damit Sie alle Vorzüge dieser MT09/MT09A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Be- dienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und ggf.
  • Seite 4 KENNZEICHNUNG WICHTIGER HINWEISE GAU10134 Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet: Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere oder tödliche Verletzungen zu vermeiden. Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie- WARNUNG den wird, zu tödlichen oder schweren Verletzungen führen kann.
  • Seite 5 KENNZEICHNUNG WICHTIGER HINWEISE GAU10201 MT09/MT09A BEDIENUNGSANLEITUNG ©2015 Yamaha Motor Co., Ltd. 1. Auflage, Juli 2015 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd. nicht gestattet. Gedruckt in Japan.
  • Seite 6: Inhaltsverzeichnis

    INHALT SICHERHEITSINFORMATIONEN ..1-1 Spanngurt-Halterungen ....3-25 Spiel des Gasdrehgriffs prüfen..6-15 Seitenständer ........3-25 Ventilspiel ........6-15 BESCHREIBUNG ......2-1 Zündunterbrechungs- u. Reifen..........6-15 Linke Seitenansicht ......2-1 Anlasssperrschalter-System..3-26 Gussräder ........6-18 Rechte Seitenansicht...... 2-2 Nebenverbraucher- Kupplungshebel-Spiel Bedienungselemente und Steckverbinder ......3-28 einstellen ........
  • Seite 7 INHALT Radlager prüfen......6-28 Batterie ..........6-28 Sicherungen wechseln ....6-30 Scheinwerferlampe auswechseln ......6-33 Rücklicht/Bremslicht .....6-35 Blinkerlampe auswechseln....6-35 Kennzeichenleuchten-Lampe auswechseln ......6-36 Standlichtlampe auswechseln..6-37 Motorrad aufbocken......6-38 Vorderrad (für Modelle ohne ABS) ...........6-38 Hinterrad (für Modelle ohne ABS) ...........6-40 Fehlersuche ........6-41 Fehlersuchdiagramme....6-43 PFLEGE UND STILLLEGUNG DES MOTORRADS ........7-1 Vorsicht bei Mattfarben ....7-1 Pflege ..........7-1...
  • Seite 8: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN einem zertifizierten Ausbilder Trai- • Wenn Sie sich einer Kreuzung nä- GAU1028B ningsstunden nehmen. Wenden Sie hern, oder wenn Sie sie überque- sich an einen autorisierten Motorrad- ren, besondere Vorsicht walten las- Seien Sie ein verantwortungsbewusster händler, um Ausbildungskurse in Ihrer sen, da Motorradunfälle an Halter Nähe zu finden.
  • Seite 9 SICHERHEITSINFORMATIONEN  Die Haltung des Fahrers und Mitfah-  Tragen Sie ein Visier oder eine Schutz- • Kennen Sie Ihre Fähigkeiten und Grenzen. Wenn Sie innerhalb Ihrer rers ist für eine gute Kontrolle wichtig. brille. Kommt Wind in Ihre unge- Grenzen fahren, kann dies dazu •...
  • Seite 10 Solche erreichen. Max. Gesamtzuladung: Gegenstände, einschließlich Ge-  Lassen Sie den Motor nicht in MT09 177 kg (390 lb) päck, wie zum Beispiel Schlafsä- MT09A 174 kg (384 lb) schlecht belüfteten oder teilweise ge- cke, Matchbeutel oder Zelte, kön-...
  • Seite 11 Yamaha-Händler erhalten, wurde von Sie und andere. Der Einbau von Produkten lität führen. Wird Zubehör am Len- Yamaha für die Verwendung an Ihrem Fahr- des freien Zubehörmarktes oder die Durch- ker oder im Bereich der zeug ausgelegt, getestet und zugelassen.
  • Seite 12 SICHERHEITSINFORMATIONEN  Kontrollieren, dass der Kraftstoffhahn die Bewegungsfreiheit des Fahrers und kann die Kontrolle über das (falls vorhanden) in Stellung “OFF” Fahrzeug beeinträchtigen; deshalb steht und dass kein Kraftstoff austritt.  Das Vorderrad auf dem Anhänger werden solche Zubehörteile nicht empfohlen.
  • Seite 13: Beschreibung

    BESCHREIBUNG GAU10411 Linke Seitenansicht 3 4,5,6 11 10 1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-22) 9. Fußschalthebel (Seite 3-16) 2. Einstellschraube der Federbein-Zugstufendämpfung (Seite 3-23) 10.Motoröl-Ablassschraube (Seite 6-9) 3. Sitzbank (Seite 3-21) 11.Kühlflüssigkeits-Ablassschraube (Seite 6-12) 4. Sicherungskasten 2 (Seite 6-30) 5. Hauptsicherung (Seite 6-30) 6.
  • Seite 14: Rechte Seitenansicht

    BESCHREIBUNG GAU10421 Rechte Seitenansicht 1. Kraftstofftank-Verschluss (Seite 3-18) 9. Hinterrad-Bremslichtschalter (Seite 6-19) 2. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-22) 10.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-21) 3. Scheinwerfer (Seite 6-33) 4. Sicherungskasten 1 (Seite 6-30) 5. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11) 6. Prüffenster für den Motorölstand (Seite 6-9) 7.
  • Seite 15: Bedienungselemente Und Instrumente

    BESCHREIBUNG GAU10431 Bedienungselemente und Instrumente 1. Kupplungshebel (Seite 3-15) 2. Linke Lenkerschalter (Seite 3-14) 3. Zündschloss/Lenkschloss (Seite 3-2) 4. Multifunktionsmesser-Einheit (Seite 3-6) 5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21) 6. Rechte Lenkerschalter (Seite 3-14) 7. Gasdrehgriff (Seite 6-15) 8. Handbremshebel (Seite 3-16)
  • Seite 16: Armaturen, Bedienungselemente Und Deren Funktion

    Verfahren ist, ßerst empfehlenswert immer einen der programmierten Standard- sind das Fahrzeug und alle drei Schlüssel zu einer Yamaha-Fachwerkstatt zu brin- schlüssel zum Fahren zu verwen- den und den Hauptschlüssel an ei- gen, um sie dort programmieren zu lassen.
  • Seite 17: Zünd-/Lenkschloss

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION  Die Standardschlüssel, sowie GAU10473 GAU36871 Zünd-/Lenkschloss Schlüssel anderer Wegfahrsperren- Alle elektrischen Stromkreise werden mit systeme, vom Hauptschlüssel zur Strom versorgt; Instrumentenbeleuchtung, Neuprogrammierung fern halten. Rücklicht, Kennzeichenleuchte und Stand-  Schlüssel anderer Wegfahrsperren- lichter vorn leuchten auf, und der Motor systeme vom Zündschloss fern hal- kann angelassen werden.
  • Seite 18 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Lenker entriegeln GAU10685 GCA11021 LOCK (Schloss) ACHTUNG Der Lenker ist verriegelt und alle elektri- Die Parkposition nicht über einen länge- schen Systeme sind ausgeschaltet. Der ren Zeitraum verwenden, andernfalls Schlüssel lässt sich in dieser Position ab- könnte sich die Batterie entladen.
  • Seite 19: Kontroll- Und Warnleuchten

    Die Ölstand-Warnleuchte wird Diese Kontrollleuchte leuchtet bei einge- zehn Mal aufblinken und dann 2.5 Se- schaltetem Fernlicht. kunden lang ausgehen. In diesem Fall das Fahrzeug von einer Yamaha- GAU11255 Ölstand-Warnleuchte “ ” Fachwerkstatt überprüfen lassen. Diese Warnleuchte leuchtet bei zu niedri- 1.
  • Seite 20 3-12.) dingungen auf, lassen Sie das System so- funktion. Der elektrische Stromkreis der Warnleuch- bald wie möglich von einer Yamaha-Fach- te kann durch Drehen des Schlüssels in werkstatt überprüfen. (Nähere Angaben zur Stellung “ON” geprüft werden. Die Warn- Funktionsweise des Antiblockiersystems leuchte sollte einige Sekunden lang auf- siehe Seite 3-17.)
  • Seite 21: Multifunktionsmesser-Einheit

    Leuchtet die Anzeigeleuchte nicht auf, wenn der Schlüssel auf “ON” gedreht wird, oder wenn sie nicht erlischt, sollten Sie den 1. Ganganzeige Stromkreis von einer Yamaha-Fachwerk- 2. Drehzahlmesser statt kontrollieren lassen. 1. Wahlknopf “SELECT” 3. Antriebsmodusanzeige Wenn der Zündschlüssel auf “OFF”...
  • Seite 22 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION  eine Geschwindigkeitsanzeige Drehzahlmesser  einen Drehzahlmesser  eine Uhr  einen Kraftstoffmesser  eine Eco-Anzeige  eine Ganganzeige  eine Antriebsmodusanzeige (zeigt den gewählten Antriebsmodus an)  eine Multifunktionsanzeige  eine Stromkreis-Prüfeinrichtung HINWEIS 1. Drehzahlmesser 1.
  • Seite 23  Wählen Sie den Gang, der zur Fahr- und die Reserve-Warnanzeige “ ” blinken Kraftstoffmesser acht Mal auf und erlöschen dann für etwa 3 zeuggeschwindigkeit passt. Sekunden. In diesem Fall den Stromkreis von einer Yamaha-Fachwerkstatt überprü- Ganganzeige fen lassen. Öko-Anzeige 1. Kraftstoffmesser 2. Reserve-Warnanzeige “ ”...
  • Seite 24 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Antriebsmodusanzeige Multifunktionsanzeige Den Wahlknopf “SELECT” drücken, um die Anzeige zwischen dem momentanen Kraft- stoffverbrauch “km/L” oder “L/100 km”, dem durchschnittlichen Kraftstoffver- brauch “AVE_ _._ km/L” oder “AVE_ _._ L/100 km”, der Kühlflüssigkeitstemperatur “°C”, der Ansauglufttemperatur “Air_ _ °C”, dem Kilometerzähler “ODO”...
  • Seite 25 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Nur für UK: Die momentane Kraftstoffverbrauchsanzei- km/L, L/100 km oder MPG → AVE_ _._ F-TRIP → km/L, L/100 km oder MPG → ge kann entweder auf “km/L”, “L/100 km” km/L, AVE_ _._ L/100 km oder AVE_ _._ AVE_ _._ km/L, AVE_ _._ L/100 km oder oder “MPG”...
  • Seite 26 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Modus für den durchschnittlichen Kraft-  “AVE_ _._ MPG” (nur für UK): Es wird Kühlflüssigkeits-Temperaturanzeige stoffverbrauch die durchschnittliche Fahrstrecke an- gezeigt, die mit einer Kraftstoffmenge von 1.0 Imp.gal zurückgelegt werden kann. Drücken Sie, während eine der beiden durchschnittlichen Kraftstoffverbrauchsan- zeigen angezeigt wird, den Wahlknopf “SE- LECT”...
  • Seite 27 Sie die Codenummer und möglicherweise nicht angelassen werden chen. lassen Sie das Fahrzeug von einer kann. Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfeinrichtung detektiert 2. Falls der Motor anspringt, stellen Sie auch Probleme in den Stromkreisen des ihn wieder aus und versuchen Sie Wegfahrsperren-Systems.
  • Seite 28: D-Modus (Antriebsmodus)

    Fahrzeug, den Schlüssel zur Re-Re- gebung einstellen. Es bietet drei Antriebsmodi (“STD”, “A” und gistrierung des Codes und beide “B”). Standardschlüssel zu einer Yamaha- Helligkeit einstellen Den Antriebsmodus-Schalter “MODE” drü- Fachwerkstatt und lassen Sie die 1. Den Schlüssel auf “OFF” drehen.
  • Seite 29: Lenkerarmaturen

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION In diesem Modus kann der Fahrer sowohl GAU1234E GAU12351 Lenkerarmaturen Lichthupenschalter “ ” im unteren als auch im mittleren und obe- Drücken Sie diese Taste, um die Schein- ren Geschwindigkeitsbereich geschmeidig Links werfer kurz aufleuchten zu lassen. und sportlich fahren.
  • Seite 30: Kupplungshebel

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Starten die Anweisungen zum Anlassen GAU47496 GAU12821 Antriebsmodus-Schalter “MODE” Kupplungshebel des Motors lesen; siehe dazu Seite 5-1. GWA15341 Diesen Schalter auf “ ” stellen, um den WARNUNG Motor in einem Notfall, z. B. wenn das Fahr- Den D-Modus nicht wechseln, während zeug stürzt oder wenn der Gaszug klemmt, das Fahrzeug in Bewegung ist.
  • Seite 31: Fußschalthebel

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU12872 GAU26825 GAU12942 Fußschalthebel Handbremshebel Fußbremshebel Der Handbremshebel befindet sich an der rechten Seite des Lenkers. Zur Betätigung der Vorderradbremse den Hebel zum Gas- drehgriff ziehen. 1. Fußschalthebel 1. Fußbremshebel Der Fußschalthebel befindet sich links vom Der Fußbremshebel befindet sich an der Motor und wird zusammen mit dem Kupp- rechten Seite des Motorrads.
  • Seite 32: Abs (Für Abs-Modelle)

    GAU51801 GCA16121 ABS (für ABS-Modelle) ACHTUNG Steuergerät (ECU) überwacht, das bei Auf- Das Antiblockiersystem (ABS) von Yamaha treten einer Störung das System auf den Magnete jeder Art (einschließlich mag- ist elektronisch geregelt und weist einen konventionellen Bremsvorgang wechseln netischer Werkzeuge, magnetischer getrennten Regelkreis für Vorder- und Hin-...
  • Seite 33: Tankverschluss

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU13075 GAU13222 Tankverschluss HINWEIS Kraftstoff Der Tankverschluss kann nur mit einge- Vor Fahrtantritt sicherstellen, dass ausrei- stecktem Schlüssel geschlossen und ver- chend Benzin im Tank ist. riegelt werden. Der Schlüssel lässt sich nur GWA10882 WARNUNG in der Verriegelungsstellung abziehen.
  • Seite 34 Äthanolgehalt 10% (E10) nicht überschreitet. Gasohol mit Methanol wird Empfohlener Kraftstoff: 1. Kraftstofftank-Einfüllrohr Bleifreies Superbenzin (Gasohol nicht von Yamaha empfohlen, weil es das 2. Maximaler Kraftstoffstand (E10) zulässig) Kraftstoffsystem beschädigen oder die Fassungsvermögen des Kraftstoff- 3. Verschütteten Kraftstoff immer sofort Fahrzeugleistung beeinträchtigen kann.
  • Seite 35: Kraftstofftank-Belüftungsschlauch Und Überlaufschlauch

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU51193 GAU13434 GCA10702 Kraftstofftank-Belüftungs- Katalysator ACHTUNG schlauch und Überlaufschlauch Dieses Modell ist mit einem Abgaskatalysa- Ausschließlich bleifreies Benzin tanken. tor in der Auspuffanlage ausgerüstet. Der Gebrauch verbleiten Benzins verur- GWA10863 sacht nicht reparierbare Schäden am WARNUNG Abgaskatalysator.
  • Seite 36: Sitzbank

    (7 lb) für das Ablagefach nicht über- dann abgezogen werden. schreiten. Sitzbank montieren  Den Zuladungsgrenzwert von MT09 1. Die Zungen an der Vorderseite der 177 kg (390 lb) MT09A 174 kg (384 lb) für das Fahr- Sitzbank, wie in der Abbildung ge- zeigt, in die Sitzhalterungen stecken.
  • Seite 37: Teleskopgabel Einstellen

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU58041 Einstellen der Federvorspannung: Teleskopgabel einstellen Minimal (weich): GWA14671 Abstand A = 19.0 mm (0.75 in) WARNUNG Standard: Die Federvorspannung an beiden Gabel- Abstand A = 16.0 mm (0.63 in) holmen gleichmäßig einstellen, da ande- Maximal (hart): renfalls Fahrverhalten und Stabilität be- Abstand A = 4.0 mm (0.16 in)
  • Seite 38: Federbein Einstellen

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU57940 Einstellung der Zugstufendämp- Federbein einstellen 3 2 1 7 6 5 4 fung: Dieses Federbein ist mit einem Einstellring Minimal (weich): für die Federvorspannung und einer Ein- 3 Umdrehung(en) in Richtung (b)* stellschraube für die Zugstufendämpfung Standard: ausgerüstet.
  • Seite 39 Um eine präzise Einstellung zu erzielen, selbst. Bringen Sie das Federbein (Dämpfung härter) die Einstellschraube in sollte man die Anzahl der Umdrehungen Richtung (a) drehen. Zum Verringern der zu einer Yamaha-Fachwerkstatt zur des Dämpfungs-Einstellmechanismus Zugstufendämpfung (Dämpfung weicher) Wartung. überprüfen. Der Verstellumfang entspricht die Einstellschraube in Richtung (b) drehen.
  • Seite 40: Spanngurt-Halterungen

    System festgestellt werden, das Fahr- GAU15152 GAU15306 Spanngurt-Halterungen Seitenständer zeug umgehend von einer Yamaha- Der Seitenständer befindet sich auf der lin- Fachwerkstatt instand setzen lassen. ken Seite des Rahmens. Den Seitenständer mit dem Fuß hoch- oder herunterklappen, während das Fahrzeug in aufrechter Stel- lung gehalten wird.
  • Seite 41: Zündunterbrechungs- U. Anlasssperrschalter-System

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU57950 Zündunterbrechungs- u. Anlass- sperrschalter-System Das Zündunterbrechungs- und Anlass- sperrschalter-System umfasst den Seiten- ständer-, den Kupplungs- sowie Leerlauf- schalter und erfüllt folgende Zwecke:  Es verhindert ein Anlassen des Motors bei eingelegtem Gang und hochge- klapptem Seitenständer, solange der Kupplungshebel nicht gezogen wird.
  • Seite 42 Springt der Motor an? NEIN Der Leerlaufschalter arbeitet möglicherweise nicht korrekt. Mit laufendem Motor: Das Motorrad sollte bevor es wieder gefahren wird von einer Yamaha-Fachwerkstatt geprüft 6. Seitenständer hochklappen. werden. 7. Kupplungshebel gezogen halten. 8. Gang einlegen. 9. Seitenständer herunterklappen.
  • Seite 43: Nebenverbraucher-Steckverbinder

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU58261 Nebenverbraucher-Steckverbin- GWA12532 WARNUNG Zum Schutz vor elektrischem Schlag oder Kurzschluss sicherstellen, dass der Deckel montiert ist, wenn der Nebenver- braucheranschluss nicht verwendet wird. 1. Nebenverbraucher-Steckverbinder GCA20090 2. Nebenverbraucher-Steckverbinder-Deckel ACHTUNG Das an den Nebenverbraucher-Steckver- Das über den Nebenverbraucheran- binder hinter der Seitenabdeckung (rechts) schluss angeschlossene Zubehör darf (Siehe Seite 6-30.) angeschlossene 12-V...
  • Seite 44: Zu Ihrer Sicherheit - Routinekontrolle Vor Fahrtbeginn

    Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei- ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach- werkstatt überprüfen.
  • Seite 45 • Ggf. einstellen. • Sicherstellen, dass er reibungslos funktioniert. • Spiel des Gasdrehgriffs prüfen. Gasdrehgriff 6-15, 6-25 • Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. • Sicherstellen, dass er reibungslos funktioniert. Steuerungs-Seilzüge 6-25 •...
  • Seite 46 • Ggf. festziehen. Instrumente, Lichter, Signale • Funktion prüfen. — und Schalter • Korrigieren, falls nötig. • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie- ren. Seitenständerschalter 3-25 • Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerk- statt überprüfen lassen.
  • Seite 47: Wichtige Fahr- Und Bedienungshinweise

    Motor bei einem Sturz auszuschalten. nicht verstehen, wenden Sie sich bitte an dingungen erfüllt ist: In diesem Fall zeigt die Multifunktions-  Das Getriebe befindet sich in der Ihren Yamaha-Händler. anzeige den Fehlercode 30 an, dies ist GWA10272 Leerlaufstellung. jedoch keine Fehlfunktion. Den WARNUNG ...
  • Seite 48: Schalten

    Fußschalthebel mehrmals ganz hi- nunterdrücken, bis das Ende des Schalt- 2. Das Getriebe in die Leerlaufstellung weges erreicht ist, und dann den schalten. Die Leerlauf-Kontrollleuchte Fußschalthebel leicht hochziehen. sollte aufleuchten. Ist das nicht der Fall, den Stromkreis von einer Yamaha-Fachwerkstatt überprüfen lassen.
  • Seite 49 WICHTIGE FAHR- UND BEDIENUNGSHINWEISE 4. Bei Erreichen der in nachfolgender Ta- bel ziehen, das Motorrad abbremsen GCA10261 ACHTUNG belle empfohlenen Schaltpunkte das und nach Bedarf weiter herunter- Gas wegnehmen und gleichzeitig schalten.  Auch wenn das Getriebe im Leer- lauf ist, das Motorrad nicht über ei- rasch den Kupplungshebel ziehen.
  • Seite 50: Tipps Zum Kraftstoffsparen

    WICHTIGE FAHR- UND BEDIENUNGSHINWEISE GAU58280 GAU16811 GAU16842 Empfohlene Schaltpunkte Tipps zum Kraftstoffsparen Einfahrvorschriften Die nachfolgende Tabelle zeigt die empfoh- Der Kraftstoffverbrauch des Motors kann Die ersten 1600 km (1000 mi) sind aus- lenen Schaltpunkte beim Beschleunigen durch die Fahrweise stark beeinflusst wer- schlaggebend für die Leistung und Lebens- und Abbremsen.
  • Seite 51: Parken

    Deshalb so par-  Bei Motorstörungen während der ken, dass Kinder oder Fußgänger Einfahrzeit das Fahrzeug sofort von die heißen Teile nicht versehentlich einer Yamaha-Fachwerkstatt über- berühren und sich verbrennen kön- prüfen lassen. nen.  Das Fahrzeug nicht auf abschüssi-...
  • Seite 52: Regelmässige Wartung Und Einstellung

    Wartung und der Benut- sen Sie, um mögliche Verbrennungen zu zung des Fahrzeugs. Wenn Sie nicht mit vermeiden, die Komponenten der der Fahrzeugwartung vertraut sind, be- Bremsanlage erst abkühlen, bevor Sie auftragen Sie einen Yamaha-Händler mit sie berühren. der Wartung.
  • Seite 53: Bordwerkzeug

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG arbeiten fehlt, lassen Sie die Wartungsar- GAU39692 Bordwerkzeug beiten von einer Yamaha-Fachwerkstatt ausführen. 1. Bordwerkzeug Das Bordwerkzeug befindet sich an der Unterseite der Sitzbank. (Siehe Seite 3-21.) Die in diesem Handbuch enthaltenen Infor- mationen zur Wartung und das Bordwerk- zeug sollen Ihnen bei der Durchführung von...
  • Seite 54: Tabelle Für Regelmäßige Wartung Des Abgas-Kontrollsystems

     Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.  Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden. GAU46911 Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems...
  • Seite 55: Allgemeine Wartungs- Und Schmiertabelle

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU1770G Allgemeine Wartungs- und Schmiertabelle KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) √ 1 * Luftfiltereinsatz •...
  • Seite 56 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Das Lager auf Lockerung oder √ √ √...
  • Seite 57 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Funktion prüfen. Seitenständer √ √ √ √ √...
  • Seite 58 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Funktion prüfen. • Spiel des Gasdrehgriffs prüfen, 28 * Gasdrehgriff √...
  • Seite 59: Zündkerzen Prüfen

    Die Sitzfläche der Kerzendichtung reinigen; bauen, wird er vor- und zurückgedreht, zu diagnostizieren. Lassen Sie stattdessen Schmutz und Fremdkörper vom Gewinde während Sie ihn hineindrücken. das Fahrzeug von einer Yamaha-Fach- abwischen. werkstatt prüfen. Bei fortgeschrittenem Abbrand der Mittel- Anzugsmoment: elektroden oder übermäßigen Ölkohleabla- Zündkerze:...
  • Seite 60: Motoröl Und Ölfilterpatrone

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG 4. Den Einfüllschraubverschluss und die GAU19909 Motoröl und Ölfilterpatrone Motoröl-Ablassschraube mit ihrer Der Motorölstand sollte vor jeder Fahrt ge- Dichtung herausdrehen, um das Mo- prüft werden. Außerdem müssen in den toröl aus dem Kurbelgehäuse abzu- empfohlenen Abständen gemäß Wartungs- lassen.
  • Seite 61 2.70 L (2.85 US qt, 2.38 Imp.qt) 2. Ölfilterpatrone HINWEIS HINWEIS Verschüttetes Öl auf allen Motorteilen ab- Ölfilterschlüssel sind beim Yamaha-Händ- wischen, nachdem der Motor und die Aus- ler erhältlich. puffanlage abgekühlt sind. 6. Den O-Ring der neuen Ölfilterpatrone 1. Drehmomentschlüssel GCA11621 mit sauberem Motoröl benetzen.
  • Seite 62: Kühlflüssigkeit

    3. Minimalstand-Markierung ist, sofort den Motor ausschalten und der Kontrolle des Kühlmittelstands 3. Befindet sich der Kühlflüssigkeits- das Fahrzeug von einer Yamaha-Fach- vollständig gerade steht. Selbst ge- stand an oder unter der Minimalstand- werkstatt überprüfen lassen. ringfügige Neigung zur Seite kann be- Markierung, den Ausgleichsbehälter-...
  • Seite 63 REGELMÄSSIGE WARTUNG UND EINSTELLUNG rosion geschützt ist. Wenn der Kühlflüssigkeit Wasser hinzugefügt wurde, den Frostschutzmittelgehalt der Kühlflüssigkeit so bald wie möglich von einer Yamaha-Fach- werkstatt überprüfen lassen, da sonst die Wirksamkeit des Kühlmit- tels reduziert wird. [GCA10473] Fassungsvermögen des Kühlflüs- sigkeits-Ausgleichsbehälters (bis...
  • Seite 64 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 6. Die Kühlflüssigkeit aus dem Aus- Anzugsmoment: gleichsbehälter ablassen; dazu den Kühlflüssigkeits-Ablassschraube: Behälter umstülpen. 10 Nm (1.0 m·kgf, 7.2 ft·lbf) 7. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur- 11. Die vorgeschriebene Menge der emp- sprüngliche Lage bringen und dann fohlenen Kühlflüssigkeit in Kühler und mit den Schrauben und Distanzhülsen...
  • Seite 65: Luftfiltereinsatz

    Sie sie, falls erforderlich, von ei- ausreichend Kühlflüssigkeit bis zum Schmiertabelle ersetzt werden. Den Luftfil- ner Yamaha-Fachwerkstatt korrigieren. oberen Rand des Kühlers nachfüllen tereinsatz durch einen Yamaha-Händler er- und dann den Kühlerverschlussde- Leerlaufdrehzahl: setzen lassen. ckel, die Kühlerverschlussdeckel-Ar- 1100–1300 U/min...
  • Seite 66: Spiel Des Gasdrehgriffs Prüfen

    Ventilspiel in den empfohlenen Abständen ist es von höchster Wichtigkeit, die Reifen gemäß Wartungs- und Schmiertabelle von stets in gutem Zustand zu halten und sie einer Yamaha-Fachwerkstatt geprüft und rechtzeitig durch Neureifen des vorge- ggf. eingestellt werden. schriebenen Typs zu ersetzen.
  • Seite 67 Vor jeder Fahrt die Reifen prüfen. Bei unzu- wechsel grundsätzlich von einer Maximale Zuladung*: reichender Profiltiefe, Nägeln oder Glas- MT09 177 kg (390 lb) Yamaha-Fachwerkstatt vornehmen MT09A 174 kg (384 lb) splittern in der Lauffläche, rissigen Flanken lassen, die über die dafür notwendi- * Gesamtgewicht von Fahrer, Beifah- usw.
  • Seite 68 Reifen altern, auch wenn sie nur selten oder sind nach zahlreichen Tests von der überhaupt nicht benutzt werden. Risse im Dieses Motorrad ist mit Super-Hochge- Yamaha Motor Co., Ltd. freigegeben wor- Gummi der Lauffläche oder an der Reifen- schwindigkeitsreifen ausgerüstet. Bitte den.
  • Seite 69: Gussräder

    Beschädigungen prüfen.  Hohe Geschwindigkeiten sollten Bei Mängeln an Reifen oder Rädern nur mit warmen Reifen gefahren das Rad von einer Yamaha-Fach- werden. werkstatt ersetzen lassen. Selbst  Den Reifenluftdruck stets der Zula- kleinste Reparaturen an Rädern und dung und den Fahrbedingungen an- 1.
  • Seite 70: Spiel Des Handbremshebels Prüfen

    Bremslichtschalter wie folgt einstellen, aber beim Betätigen des Bremshebels kann den Vorderrad-Bremslichtschalter grund- bedeuten, dass sich Luft im hydrauli- sätzlich von einer Yamaha-Fachwerkstatt schen System befindet. Befindet sich einstellen lassen. Luft im Hydrauliksystem, lassen Sie das Den Bremslichtschalter festhalten und da-...
  • Seite 71: Scheibenbremsbeläge Des Vorder- Und Hinterrads Prüfen

    Handbremshebel betätigt wird, muss kurz bevor die Bremsen greifen aufleuch- GAU36891 ten. Die Bremslichtschalter gegebenenfalls Scheibenbremsbeläge vorn vom Yamaha-Händler einstellen lassen. 1. Verschleißanzeigerille des Bremsbelags Jeder Hinterrad-Scheibenbremsbelag weist Verschleißanzeiger (Nuten) auf, die ein Prüfen der Bremsbeläge ohne Ausbau erlauben. Zur Prüfung des Bremsbelagver- schleißes die Nuten prüfen.
  • Seite 72: Bremsflüssigkeitsstand Prüfen

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG  Nur vorgeschriebene Bremsflüssig- Hinterradbremse GAU40262 Bremsflüssigkeitsstand prüfen keit verwenden; andere Flüssigkei- Vor Fahrtantritt kontrollieren, dass Brems- ten können die Gummidichtungen flüssigkeit bis über die Minimalstand-Mar- zersetzen und dadurch Lecks ver- kierung reicht. Beim Ablesen des Flüssig- ursachen.
  • Seite 73: Bremsflüssigkeit Wechseln

    1. Das Motorrad auf den Seitenständer zylinder und der Bremssättel, sowie die keitsstandes die Bremsanlage vor dem stellen. Bremsschläuche, in den unten aufgeführ- nächsten Fahrtantritt von einer Yamaha- ten Abständen gewechselt werden, oder HINWEIS Fachwerkstatt überprüfen lassen. wenn sie beschädigt oder undicht sind.
  • Seite 74 Seiten der GAU57970 Antriebskettendurchhang einstellen Schwinge in Richtung (a) drehen. Zum HINWEIS Wenden Sie sich an einen Yamaha-Händler Lockern der Antriebskette die Einstell- Beide Antriebskettenspanner jeweils vor Sie den Durchhang der Antriebskette schraube auf jeder Seite der Schwin- gleichmäßig einstellen, damit die Ausrich-...
  • Seite 75: Antriebskette Säubern Und Schmieren

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG da dies Substanzen enthalten könn- GAU23026 Antriebskette säubern und te, die die O-Ringe beschädigen. schmieren [GCA11112] Die Kette muss gemäß Wartungs- und Schmiertabelle gereinigt und geschmiert werden, um den Verschleiß gering zu hal- ten. Dies gilt besonders für den Betrieb in nassen oder staubigen Gegenden.
  • Seite 76: Bowdenzüge Prüfen Und Schmieren

    Zusätzlich und Schalthebel prüfen und ggf. die Dreh- werden und die Züge und deren Enden ggf. sollte der Gaszug in einer Yamaha-Fach- punkte schmieren. geschmiert werden. Ist ein Bowdenzug be- werkstatt gemäß den in der Wartungs- und Fußbremshebel...
  • Seite 77: Handbrems- Und Kupplungshebel Prüfen Und Schmieren

    Kupplungshebel GWA10732 WARNUNG Falls der Seitenständer klemmt, diesen von einer Yamaha-Fachwerkstatt in- stand setzen lassen. Andernfalls könnte der Seitenständer den Boden berühren und den Fahrer ablenken, was zu einem möglichen Kontrollverlust führen kann. Empfohlenes Schmiermittel:...
  • Seite 78: Schwingen-Drehpunkte Schmieren

    Die Schwingen-Drehpunkte müssen in ei- ßig ein- und ausfedert oder irgendwel- Stellung halten. WARNUNG! Um Ver- ner Yamaha-Fachwerkstatt in den vorge- che Schäden festgestellt werden, das letzungen zu vermeiden, das Fahr- schriebenen Abständen geschmiert wer- zeug sicher abstützen, damit es...
  • Seite 79: Lenkung Prüfen

    Fahrt- oder das Rad nicht leichtgängig dreht, die (Siehe Seite 3-21.) richtung vor und zurück zu bewegen. Radlager von einer Yamaha-Fachwerkstatt Dieses Modell ist mit einer VRLA-Batterie Ist dabei Spiel spürbar, die Lenkung überprüfen lassen.
  • Seite 80 Batterie aufladen dig aufladen. ACHTUNG: Beim Ein- Bei Entladung die Batterie so bald wie bau der Batterie darauf achten, möglich von einer Yamaha-Fachwerkstatt dass der Schlüssel auf “OFF” ge- aufladen lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektri-...
  • Seite 81: Sicherungen Wechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG MT09 GAU57982 Sicherungen wechseln Die Sicherungskästen und Einzelsicherun- gen befinden sich unter der Sitzbank (Siehe Seite 3-21.) und hinter der rechten Sei- tenabdeckung. Um Zugang zum Sicherungskasten 1 zu er- halten, die rechte Seitenabdeckung wie folgt aus- und wieder einbauen.
  • Seite 82 3. Parkbeleuchtungssicherung 4. Ersatzsicherung für das Kraftstoff-Einspritz- 3. Sicherung des elektronischen Drosselventils 4. Nebenverbrauchersicherung system 4. ABS-Magnetventilsicherung 5. Signalanlagensicherung MT09 5. Sicherung des ABS-Motors 6. Scheinwerfersicherung 6. Ersatzsicherung 7. Ersatzsicherung 3. Die Abdeckung in die ursprüngliche HINWEIS Lage bringen.
  • Seite 83 Nebenverbrauchersicherung: 2.0 A funktionieren. Scheinwerfersicherung: 4. Falls die neue Sicherung sofort wieder 15.0 A durchbrennt, die elektrische Anlage Signalanlagensicherung: von einer Yamaha-Fachwerkstatt 7.5 A überprüfen lassen. Zündungssicherung: 15.0 A 1. Abdeckung des Starter-Relais Parkleuchten-Sicherung: 2. Sicherung des Kraftstoffeinspritz-Systems 7.5 A Kühlerlüftersicherung:...
  • Seite 84: Scheinwerferlampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU58001 Scheinwerferlampe auswech- seln Dieses Modell ist mit einer Halogen- Scheinwerferlampe ausgestattet. Eine durchgebrannte Scheinwerferlampe kann folgendermaßen ausgewechselt werden. GCA10651 ACHTUNG Darauf achten, folgende Teile nicht zu beschädigen: 1. Den Glasteil der Lampe nicht berühren. 1. Schraube ...
  • Seite 85 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 1. Gummitülle 1. Scheinwerfer-Steckverbinder 1. Halterung der Scheinwerferlampe 2. Scheinwerferlampe 4. Standlicht-Steckverbinder trennen. 6. Die Lampenschutzkappe abnehmen. 8. Eine neue Scheinwerferlampe einset- zen, dann mit dem Lampenhalter si- chern. 9. Die Lampenschutzkappe aufsetzen. 10. Scheinwerfereinsatz aufsetzen (siehe Abbildung) und dann den Scheinwer- fer-Steckverbinder anschließen.
  • Seite 86: Rücklicht/Bremslicht

    GAU24182 GAU24205 Rücklicht/Bremslicht Blinkerlampe auswechseln Dieses Modell ist mit LED-Rück- 1. Die Blinker-Streuscheibe abschrau- licht/Bremslicht ausgestattet. ben. Von einer Yamaha-Fachwerkstatt prüfen lassen falls das Rücklicht/Bremslicht nicht funktioniert. 1. Scheinwerfereinsatz 2. Scheinwerfer-Steckverbinder 11. Standlicht-Steckverbinder anschlie- ßen. 1. Blinker-Streuscheibe 12. Die Löcher im Scheinwerfer-Einsatz 2.
  • Seite 87: Kennzeichenleuchten-Lampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG 3. Die neue Lampe in die Fassung hin- GAU58010 Kennzeichenleuchten-Lampe eindrücken und dann im Uhrzeiger- auswechseln sinn bis zum Anschlag drehen. 1. Die Kennzeichenbeleuchtung durch 4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht Entfernen der Muttern und Distanzhül- übermäßig anziehen, da sonst die sen ausbauen und dann die Kennzei- Streuscheibe brechen kann.
  • Seite 88: Standlichtlampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU58021 Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern ausgestattet. Eine durchgebrannte Stand- lichtlampe kann folgendermaßen ausge- wechselt werden. 1. Die seitlichen Scheinwerfereinsatz- Abdeckungen an beiden Seiten ab- schrauben. 1. Schraube 1. Standlichtlampe 2. Seitenabdeckung des Scheinwerfereinsat- 4.
  • Seite 89: Motorrad Aufbocken

    WARNUNG ten, bei denen das Motorrad sicher und ABS-Modellenräder müssen von einem senkrecht stehen muss, folgende Hinweise Yamaha-Händler entfernt und montiert beachtet werden. Vor der Wartungsarbeit werden. prüfen, ob das Motorrad sicher und senk- recht steht. Es kann nach Bedarf auch eine...
  • Seite 90 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 5. Die Radachse, dann die Vorderachs- Klemmschraube und die Bremssattel- Schrauben vorschriftsmäßig festzie- hen. Anzugsmomente: Radachse: 65 Nm (6.5 m·kgf, 47 ft·lbf) Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf) Bremssattel-Befestigungsschraube: 1. Vorderachs-Klemmschraube 1. Bremssattel-Befestigungsschraube 35 Nm (3.5 m·kgf, 25 ft·lbf) 2.
  • Seite 91: Hinterrad (Für Modelle Ohne Abs)

    7. Die Bremssattelhalterung festhalten 4. Die Kontermuttern auf beiden Seiten ABS-Modellenräder müssen von einem und dabei die Radachse herauszie- der Schwinge vollständig lockern. Yamaha-Händler entfernt und montiert hen; anschließend das Rad heraus- 5. Die Kettenspanner-Einstellschrauben nehmen. ACHTUNG: Wenn Rad und werden.
  • Seite 92: Fehlersuche

    Wartung. Ausschließlich Yamaha-Originalersatzteile 1. Aufnahmenut verwenden. Ersatzteile anderer Hersteller 2. Arretierung mögen zwar so aussehen wie Yamaha-Tei- 2. Die Antriebskette auf das Kettenrad le, bieten aber nur selten die gleiche Quali- einbauen. tät und Lebensdauer, was erhöhte Repara- 3.
  • Seite 93 REGELMÄSSIGE WARTUNG UND EINSTELLUNG lich Zündflammen für Warmwasserbe- reiter oder Öfen. Benzin oder Benzindämpfe können sich leicht ent- zünden oder explodieren und dadurch schwere Augenverletzungen oder Be- schädigungen verursachen. 6-42...
  • Seite 94: Fehlersuchdiagramme

    Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Zündkerzen herausnehmen und Elektroden prüfen. Der Motor startet nicht. Trocken Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen. Verdichtung prüfen. 4. Verdichtung Der Motor startet nicht. Verdichtung OK. Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
  • Seite 95 Vorratsbehälter und im Kühler prüfen. Motor anlassen. Wenn der Motor wieder überhitzt, das Kühlflüssigkeitsstand ist OK. Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und reparieren lassen. HINWEIS Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
  • Seite 96: Pflege Und Stilllegung Des Motorrads

    GCA10773 ACHTUNG gung des Fahrzeugs sollten Sie einen hochwertige Materialien verwendet wer- den, sind die Bauteile nicht korrosionssi- Yamaha-Fachhändler bezüglich ver-  Stark säurehaltige Radreiniger, be- cher. Während bei Automobilen beispiels- wendbarer Reinigungsmittel zu Rate sonders an Speichenrädern, ver- weise ein korrodierter Auspuff unbeachtet ziehen.
  • Seite 97 PFLEGE UND STILLLEGUNG DES MOTORRADS Schwämme verwenden, da sie Teile tes, mildes Reinigungsmittel zu- Nach Fahrten im Regen, auf Straßen, die sammen mit Wasser verwendet abstumpfen oder verkratzen wer- mit Salz bestreut wurden oder in Küstennä- den. Einige Plastikreinigungsmittel werden. Da Reinigungsmittel Plas- könnten auf der Windschutzschei- tikteile angreifen können, müssen Da Meeressalz und Streusalz in Verbindung...
  • Seite 98  Polituren nicht zu häufig einsetzen, lassen, bevor es untergestellt oder ab- denn diese enthalten Schleifmittel, gedeckt wird. die eine dünne Schicht des Lackes GWA11132 WARNUNG abtragen. Verunreinigungen auf den Bremsen oder Reifen kann zu Kontrollverlust führen. HINWEIS  Produktempfehlungen erhalten Sie bei Ihrem Yamaha-Händler.
  • Seite 99: Abstellen

    PFLEGE UND STILLLEGUNG DES MOTORRADS sicherstellen, dass die Zündker- 2. Füllen Sie den Kraftstofftank und fü- GAU26183 Abstellen zenelektroden geerdet sind. gen Sie einen stabilisierenden Zusatz hinzu (falls erhältlich), um den Tank [GWA10952] Kurzzeitiges Abstellen vor Rostbefall zu schützen und eine e.
  • Seite 100 PFLEGE UND STILLLEGUNG DES MOTORRADS HINWEIS Notwendige Reparaturen vor der Stillle- gung des Motorrads ausführen.
  • Seite 101: Technische Daten

    SAE 20W-50 Gewicht: Zündkerze(n): –20 –10 0 10 20 30 40 50 ˚C Gewicht (fahrfertig): Hersteller/Modell: MT09 188 kg (414 lb) NGK/CPR9EA9 Empfohlene Motorölqualität: MT09A 191 kg (421 lb) Zündkerzen-Elektrodenabstand: API Service, Sorte SG oder höher/JASO Motor: 0.8–0.9 mm (0.031–0.035 in)
  • Seite 102 DUNLOP/D214 Felgengröße: 2.000 (38/19) Zuladung: 17M/C x MT5.50 3. Gang: Max. Gesamtzuladung: Vorderradbremse: 1.619 (34/21) MT09 177 kg (390 lb) Bauart: 4. Gang: MT09A 174 kg (384 lb) Doppelscheibenbremse 1.381 (29/21) (Gesamtgewicht von Fahrer, Beifahrer, Betätigung: 5. Gang: Gepäck und Zubehör) Handbedienung (rechts) 1.190 (25/21)
  • Seite 103 TECHNISCHE DATEN Elektrische Anlage: Ölstand-Warnleuchte: ABS-Magnetventilsicherung: MT09A 15.0 A Zündsystem: Blinker-Kontrollleuchte: Zusatzsicherung: 7.5 A Lichtmaschine: Kühlflüssigkeitstemperatur-Warnleuchte: Sicherung des elektrisches Drosselventils: Drehstromgenerator mit 7.5 A Permanentmagnet Batterie: Motorstörungs-Warnleuchte: Typ: ABS-Warnleuchte: YTZ10S MT09A LED Spannung, Kapazität: Anzeigeleuchte des Wegfahrsperren- 12 V, 8.6 Ah Scheinwerfer: Systems: Lampenart:...
  • Seite 104: Kundeninformation

    Fahrzeug-Identifizierungsnummer Modellcode-Plakette Bitte übertragen Sie die Fahrzeug-Identifi- zierungsnummern sowie die Modellcode- Plakette in die dafür vorgesehenen Felder, da diese für die Bestellung von Ersatzteilen und -schlüsseln bei Yamaha-Händlern so- wie bei einer Diebstahlmeldung benötigt werden. FAHRZEUG- IDENTIFIZIERUNGSNUMMER: 1. Fahrzeug-Identifizierungsnummer 1. Modellcode-Plakette...
  • Seite 105 INDEX Fußschalthebel........3-16 Abblendschalter ........3-14 Modellcode-Plakette ......9-1 Ablagefach..........3-21 Gasdrehgriff und Gaszug, kontrollieren Motor anlassen ........5-1 ABS (für ABS-Modelle) ......3-17 und schmieren ........6-25 Motoröl und Ölfilterpatrone ....6-9 Abstellen..........7-4 Motorrad aufbocken ......6-38 ABS-Warnleuchte (für ABS-Modelle) ..3-5 Motorstart-/stoppschalter ....
  • Seite 106 INDEX Spanngurt-Halterungen ......3-25 Spiel des Gasdrehgriffs, prüfen ....6-15 Spiel des Handbremshebels, prüfen ..6-19 Standlichtlampe, auswechseln .....6-37 System der Wegfahrsperre .....3-1 Tankverschluss ........3-18 Technische Daten ........8-1 Teleskopgabel, einstellen .....3-22 Teleskopgabel, prüfen ......6-27 Ventilspiel..........6-15 Vorsicht bei Mattfarben ......7-1 Warnblinkschalter .........3-15 Wartung, Abgas-Kontrollsystem.....6-3 Wartung und Schmierung, regelmäßig ...6-4 Zündkerzen, prüfen.........6-8 Zünd-/Lenkschloss .........3-2...
  • Seite 108 Originalbetriebsanleitung AUF RECYCLINGPAPIER GEDRUCKT PRINTED IN JAPAN 2015.08-1.6×1 CR...
