EX
EX-
EX
-
-
1187HMVS
1187HMVS
1187HMVS
JUMPER EINSTELLUNG & ANSCHLÜSSE:
USB 3.0
A-Buchse:
USB 3.0
B-Buchse:
HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1187HMVS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Installieren Sie den EX-1187HMVS an die Wand oder mit dem mitgelieferten Din-Rail Kit in
ein 19" Schrank.
Löcher für
Wandmontage
2.
Verbinden Sie das mitgelieferte verschraubbare USB 3.0 Kabel mit dem USB 3.0 Upstream
B-Anschluss des Hub´s.
3.
Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des
Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0 Kabels mit der
A-Buchse an Ihrem PC.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
1187HMVS
1187HMVS
1187HMVS
TREIBER INSTALLATION:
Alle Betriebssysteme:
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1187HMVS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie z.B. den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträ-
ge sehen: <Generic USB Hub>.
Achtung!
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1187HMVS richtig installiert.
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
REINIGUNG:
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Din Rail Clips
Deutsch
Deutsch
Deutsch

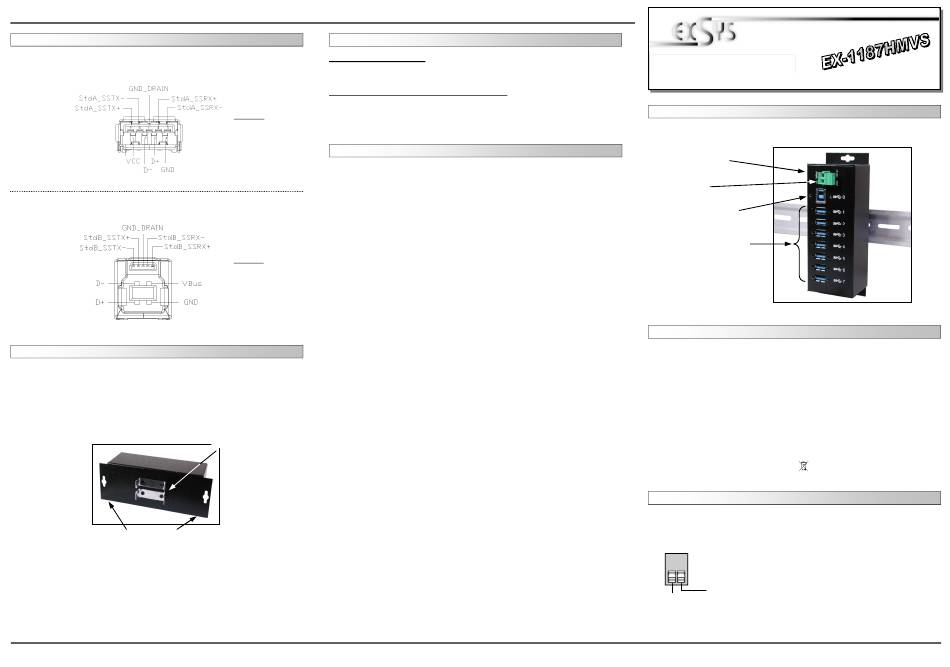

LAYOUT:
DESCRIPTION & TECHNICAL INFORMATION:
The EX-1187HMVS is a plug & play high-speed USB 3.0 hub. The EX-1187HMVS provides 7
USB 3.0 ports for USB devices and 1 uplink USB port for PC. It uses data transfer rates up to
5Gbit per second. The EX-1187HMVS design fully utilize the chipset, which represents the
latest in high speed USB interface technology. It provides a secure and very high data transfer
on each single port. Via a external power supply it is possible to provide a maximum of 900mA
on each USB port. Additionally it provides screw lock and bus powered or self powered mode. It
is not possible to change the address or IRQ settings manually, they will be obtained automati-
cally by the system (BIOS) and operating system. The EX-1187HMVS is additionally equipped
with a USB peak power surge protection.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS:
+7V ~ 40V T-Block:
3
User Manual
User Manual
Vers. 1.0 / 21.08.12
7-40V Terminal
Block for optional
external power
supply
Power LED
1x USB 3.0
Upstream B-connector
7x USB 3.0
Downstream B-connector
USB 2.0 & USB 3.0
All OS
7x USB 3.0 A-Port, 1x USB 3.0 B-Port, 1x 7-40V T-Block
EX-1187HMVS, Manual, USB cable (screw lock), DIN-Rail Kit
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
+7V ~ 40V
