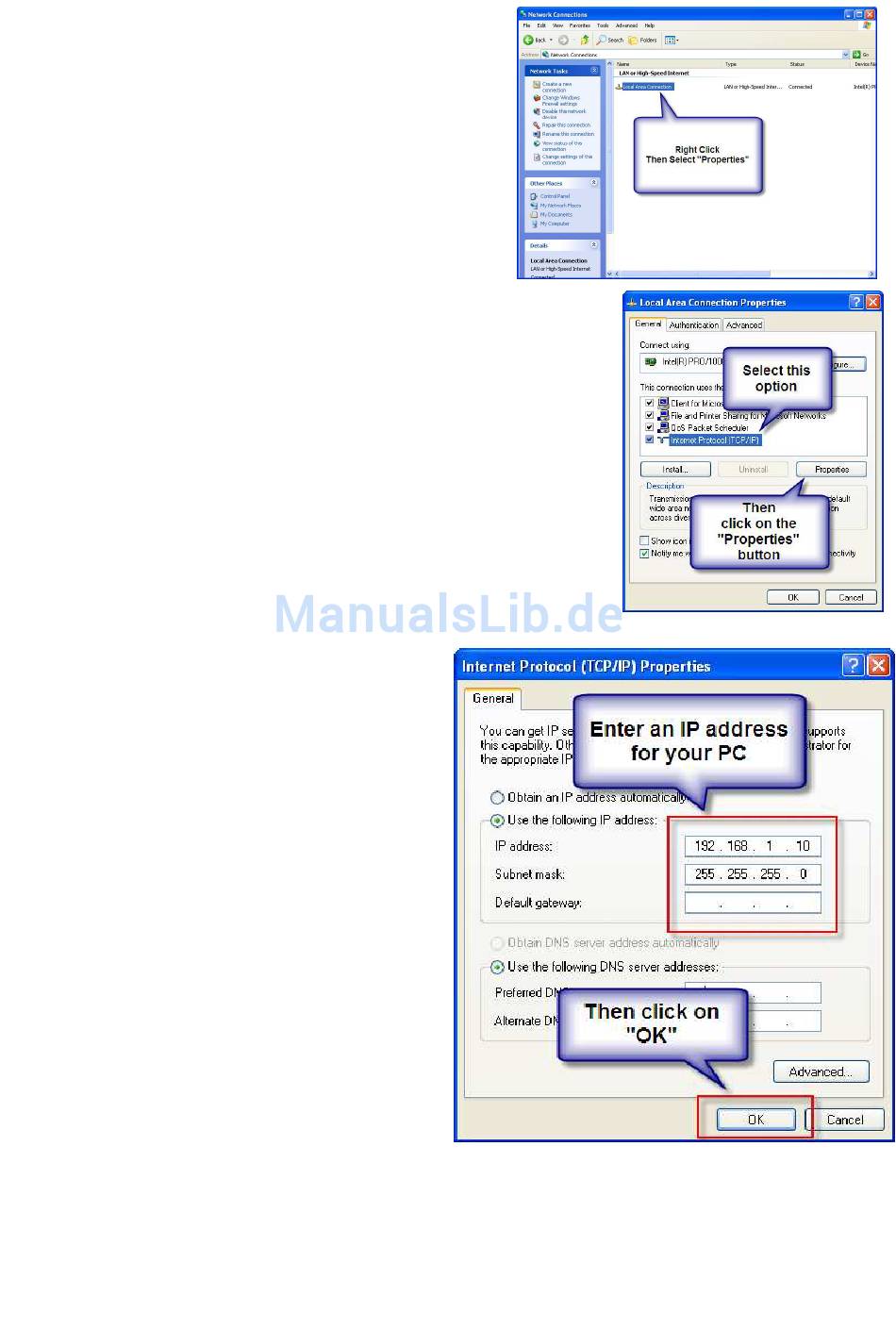

Mit rechter Maustaste auf "Local Area Connection / LAN -
Verbindung" klicken und im Popup die "Properties /
Eigenschaften" wählen. Dies aktiviert das Fenster "Local
Area Connection Properties / lokale
Netzwerkeigenschaften"
In der Anzeige „This connection uses the following items / die
Verbindung verwendet folgende Elemente:" das "Internet Protocol
(TCP/IP)" anwählen und "Properties / Eigenschaften" anklicken. Das
Fenster "Internet Protocol (TCP/IP) Properties / Eigenschaften von
Internetprotokoll TCP/IP" öffnet sich.
Auswahl von "Use the following IP address /
Folgende IP Adresse verwenden" und die IP
Adresse und Subnet Maske wie nachfolgend
beschrieben einstellen. Vor der Durchführung
von Änderungen die bisherigen Einstellungen
sorgfältig notieren. Diese können grundlegend
sein, um den PC, nach Einstellung des Integra,
wieder an das Netzwerk anschließen zu
können. Es ist sicher zu stellen, dass alle nun
erfolgenden Einstellungen vor dem erneuten
Anschluss des PC an das lokale Netzwerk,
zurückgenommen werden. Falls Zweifel
bestehen, ziehen Sie Ihren
Netzwerkadministrator hinzu. .
Die im Beispiel gezeigte Netzwerkadresse ist
geeignet, um ein Integra auf die Standard IP-
Adresse einzustellen, da die Standardadresse mit
192.168.1.... beginnt. Wird beispielsweise ein
Testinstrument der IP-Adresse 192.168.1.100
zugewiesen, ist eine geeignet IP-Adresse des PC
192.168.nnn, wobei für „n" jeder Wert, mit
Ausnahme von 100, da dieser bereits durch das
Integra genutzt wird, gesetzt werden kann. Im
Beispiel wird „10" verwendet. Die Subnet-Maske ist
wie oben stehend einzugeben. Falls das Integra nicht über eine werksseitig eingestellte IP-Adresse verfügt,
sind die ersten 3 Zahlengruppen der PC-IP-Adresse auf die gleichen Werte wie am Ziel-Integra einzustellen.
Klicken auf OK schliesst das Fenster. Zum Schließen der "Local Area Connection / LAN - Verbindung" erneut
auf OK klicken. Das Fenster "Network Connections / Netzwerkverbindungen" Schließen.
Der PC ist nun zur Kommunikation mit dem Integra eingerichtet.
Das Patchkabel mit dem RJ45 Anschluss am Integra und dem Netzwerkanschluss am PC verbinden.
27
