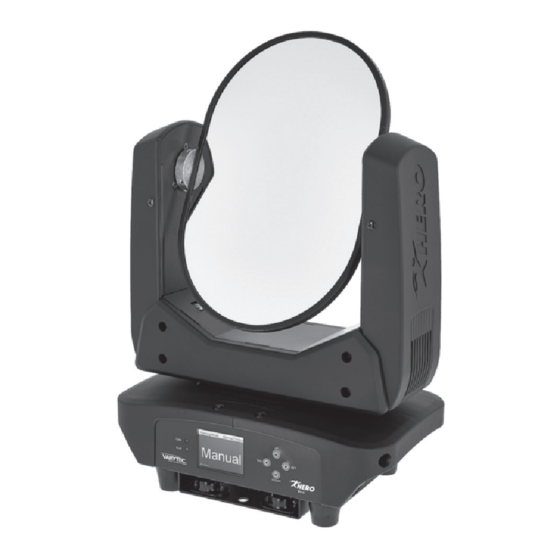

- Seite 1 Hero Mirror Moving Head...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 17.01.2024, ID: 531495 (V3)
-
Seite 3: Inhaltsverzeichnis
7.2 Hauptmenü........................13 7.3 Betriebsarten........................14 7.4 Einstellungen........................16 7.5 Systeminformationen....................18 7.6 Menüübersicht....................... 19 7.7 Funktionen im 4-Kanal-DMX-Modus..............19 7.8 Funktionen im 8-Kanal-DMX-Modus..............20 Technische Daten......................... 21 Stecker- und Anschlussbelegungen................22 Fehlerbehebung........................23 Reinigung..........................24 Umweltschutz........................25 Hero Mirror Moving Head... - Seite 4 Hero Mirror Moving Head...
-
Seite 5: Allgemeine Hinweise
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Hero Mirror Moving Head... -
Seite 6: Sicherheitshinweise
Sie eine zusätzliche Belastung, die durch die Bewegung des Kopfs auf die tragenden Teile einwirkt. Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. Sichern Sie Geräte immer durch eine zweite Befestigung, z. B. ein Sicherheitsfangseil oder eine Sicherungskette. Hero Mirror Moving Head... - Seite 7 Stromaufnahme entsprechend den Angaben auf dem Gerät nicht überschritten wird. Beachten Sie auch die Angaben in den Technischen Daten des Geräts. Verwenden Sie zur Verbindung von in Reihe angeschlossenen Geräten ausschließlich Netzkabel, deren Kabelquerschnitt für die erforderliche Stromstärke ausgelegt ist. Hero Mirror Moving Head...
-
Seite 8: Leistungsmerkmale
99% Reflektion mit geringem Lichtverlust Zwei bewegliche Achsen: – Tilt (endlose Rotation) – Pan (540°) Ansteuerung über DMX (4 oder 8 Kanäle) oder über Tasten und Display am Gerät Vorprogrammierte automatische Shows Musiksteuerung Master-/Slave-Modus Robustes Gehäuse aus Metall und Kunststoff Hero Mirror Moving Head... -
Seite 9: Installation
Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Stö‐ rung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine nor‐ malen Mikrofonkabel. Hero Mirror Moving Head... - Seite 10 Befestigungsmöglichkeiten Die Quick-Lock-Aufnahmen an der Gehäuseunterseite (A) dienen zur sicheren Mon‐ tage der mitgelieferten Haltebügel. Daran können Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt werden. Sicherheitsfangseile werden durch die Sicherheitsösen (B) an der Gehäuseunterseite geführt. Hero Mirror Moving Head...
-
Seite 11: Inbetriebnahme
Show ohne großen Programmieraufwand zu starten. Verbinden Sie den DMX-Aus‐ gang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Hero Mirror Moving Head... -
Seite 12: Anschlüsse Und Bedienelemente
10 [DMX In] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 5-polig 11 [DMX Out] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig 12 Sicherungshalter 13 [Power In] | Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 14 [Power Out] | Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen Geräts Hero Mirror Moving Head... -
Seite 13: Bedienung
Wählen Sie mit [UP] oder [DOWN] einen Wert zwischen „001“ und „512“ , um die gewünschte DMX-Adresse einzustellen, und bestätigen Sie mit [SET]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die folgende Tabelle zeigt für die verschiedenen DMX-Modi die jeweils höchste mög‐ liche DMX-Adresse. Hero Mirror Moving Head... -
Seite 14: Betriebsarten
Die folgenden Untermenüs stehen zur Auswahl: Menüebene 3 Menüebene 4 Beschreibung „Program“ „Program 1… Automatikprogramm 1 … 8 Program 8“ „Speed“ „0“ … „100“ Ablaufgeschwindigkeit von langsam bis schnell ð Das Gerät spielt die ausgewählte Show in einer Endlosschleife ab. Hero Mirror Moving Head... - Seite 15 „PAN“ „0“ … „540“ Drehungswinkel einstellen „TILT“ „0“ … „270“ Neigungswinkel einstellen „Pan/Tilt Speed“ „0“ … „255“ Ablaufgeschwindigkeit von Pan und Tilt einstellen, Geschwindigkeit zunehmend „TILT Rotation“ „0“ … „255“ Endlos-Rotation von Tilt einstellen, Geschwindigkeit abnehmend Hero Mirror Moving Head...
-
Seite 16: Einstellungen
Ä „Einstellen der Startparameter“ auf Seite 18. „DMX Fail“ Verhalten bei Ausfall der DMX-Steuerung „Hold“ letztes DMX-Signal wird gehalten „Blackout“ Dunkelschaltung bei DMX-Ausfall „Auto Mode“ Betriebsart Automatikprogramme bei DMX-Ausfall „Manual Control“ manueller Modus beim DMX-Ausfall „Sound Mode“ Musiksteuerung bei DMX-Ausfall Hero Mirror Moving Head... -
Seite 17: Beschreibung
Sie [SET] für 5 Sekunden. „OFF“ automatische Sperre ausgeschaltet „Test“ Funktionstest „Start“ Drücken Sie [SET], um den Funktions‐ test zu starten. Achtung! Das Gerät bewegt sich. Drücken Sie [ESC], um den Test zu beenden. Hero Mirror Moving Head... -
Seite 18: Systeminformationen
Zeigt die aktuelle Laufzeit des Geräts an. „Total Time“ Zeigt die gesamte Laufzeit des Geräts an. „Current Mode “ Zeigt die aktuell eingestellte Betriebsart an. „Temperature Base“ Zeigt die aktuelle Temperatur der Gerätebasis an. „Software Version“ Zeigt die aktuelle Software-Version an. Hero Mirror Moving Head... -
Seite 19: Menüübersicht
Vorprogrammierte automatische Show 2 59…84 Vorprogrammierte automatische Show 3 85…110 Vorprogrammierte automatische Show 4 111…136 Vorprogrammierte automatische Show 5 137…162 Vorprogrammierte automatische Show 6 163…188 Vorprogrammierte automatische Show 7 189…214 Vorprogrammierte automatische Show 8 215…255 Musiksteuerung Pan und Tilt Hero Mirror Moving Head... -
Seite 20: Funktionen Im 8-Kanal-Dmx-Modus
Vorprogrammierte automatische Show 6 163…188 Vorprogrammierte automatische Show 7 189…214 Vorprogrammierte automatische Show 8 215…255 Musiksteuerung Pan und Tilt 0…189 Ohne Funktion 190…210 Reset, wenn der Wert für mindestens 10 Sekunden übertragen wird 211…255 Ohne Funktion Hero Mirror Moving Head... -
Seite 21: Technische Daten
IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 300 mm × 460 mm × 186 mm Gewicht 7,5 kg 186 mm Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) Hero Mirror Moving Head... -
Seite 22: Stecker- Und Anschlussbelegungen
DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) Hero Mirror Moving Head... -
Seite 23: Fehlerbehebung
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnitt‐ stellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Hero Mirror Moving Head... -
Seite 24: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetriebene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht angefeuchteten fusselfreien Tuch ab. Hero Mirror Moving Head... -
Seite 25: Umweltschutz
Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es entsorgen. Hero Mirror Moving Head... - Seite 26 Notizen Hero Mirror Moving Head...
