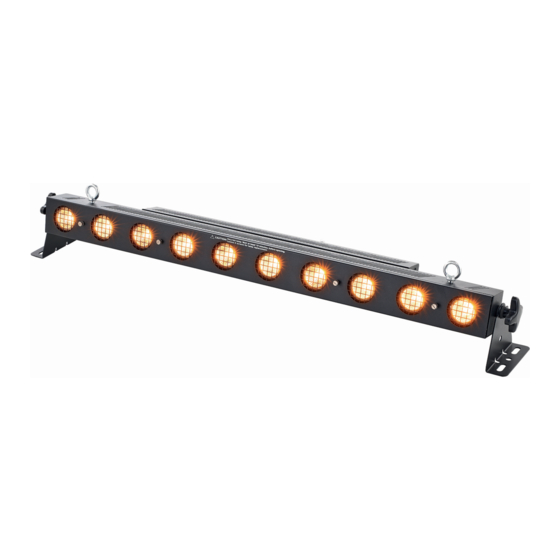

- Seite 1 Starstrip 10 Active DMX blinder...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 15.05.2020, ID: 461734...
-
Seite 3: Inhaltsverzeichnis
7.1 Gerät starten............................25 7.2 Hauptmenü............................25 7.3 Menüübersicht..........................38 7.4 Funktionen im 1-Kanal-DMX-Modus..................39 7.5 Funktionen im 2-Kanal-DMX-Modus..................39 7.6 Funktionen im 4-Kanal-DMX-Modus..................40 7.7 Funktionen im 5-Kanal-DMX-Modus..................40 7.8 Funktionen im 10-Kanal-DMX-Modus..................41 Starstrip 10 Active DMX blinder... - Seite 4 Inhaltsverzeichnis Technische Daten............................ 43 Stecker- und Anschlussbelegungen....................46 Fehlerbehebung............................47 Reinigung..............................50 Umweltschutz............................51 Starstrip 10 Active DMX blinder...
- Seite 5 Starstrip 10 Active DMX blinder...
-
Seite 6: Allgemeine Hinweise
Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Starstrip 10 Active DMX blinder... -
Seite 7: Bedeutung
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Starstrip 10 Active DMX blinder... - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Starstrip 10 Active DMX blinder...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Starstrip 10 Active DMX blinder... - Seite 10 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Starstrip 10 Active DMX blinder...
- Seite 11 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. Starstrip 10 Active DMX blinder...
- Seite 12 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Starstrip 10 Active DMX blinder...
- Seite 13 Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. Starstrip 10 Active DMX blinder...
-
Seite 14: Stromversorgung
Brands zu verringern. HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. Starstrip 10 Active DMX blinder... -
Seite 15: Leistungsmerkmale
Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. Starstrip 10 Active DMX blinder... -
Seite 16: Installation
WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Starstrip 10 Active DMX blinder... -
Seite 17: Überhitzungsgefahr
Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Starstrip 10 Active DMX blinder... - Seite 18 Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Starstrip 10 Active DMX blinder...
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Starstrip 10 Active DMX blinder... - Seite 20 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. Starstrip 10 Active DMX blinder...
- Seite 21 DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. Drücken Sie den Hauptschalter [POWER] auf [ON], um den Betrieb zu starten. Starstrip 10 Active DMX blinder...
-
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Starstrip 10 Active DMX blinder... - Seite 23 4 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. [ON] schaltet das Gerät ein. [OFF] schaltet das Gerät aus. 5 [DMX IN] DMX-Eingang 6 [POWER INPUT] Verriegelbare Eingangsbuchse (Power Twist) für die Stromversorgung 7 Display Starstrip 10 Active DMX blinder...
- Seite 24 Bestätigt einen ausgewählten Wert. 10 Taste [M] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Wählt die jeweilige Betriebsart aus. 11 Taste [DOWN] Navigiert in einer Menüliste nach unten. Verringert den angezeigten Wert um eins. Starstrip 10 Active DMX blinder...
-
Seite 25: Bedienung
ð Das Gerät arbeitet im zuletzt aktiven Modus mit den zuletzt gewählten Einstel‐ lungen. 7.2 Hauptmenü Menüsteuerung Drücken Sie [M], um das Hauptmenü zu öffnen. Benutzen Sie die Pfeiltasten, um den gewünschten Parameter auszuwählen bzw. den jeweils angezeigten Wert zu ändern. Starstrip 10 Active DMX blinder... - Seite 26 Wenn das Display den gewünschten Parameter bzw. Wert anzeigt, drücken Sie [OK], um in das jeweilige Untermenü zu gelangen oder einen neuen Wert zu bestätigen. Um ohne Änderungen zur vorherigen Menüebene zurückzukehren, drücken Sie [M]. Starstrip 10 Active DMX blinder...
- Seite 27 Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol‐ gende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Starstrip 10 Active DMX blinder...
- Seite 28 Bedienung Modus Höchste mögliche DMX-Adresse 1-Kanal 2-Kanal 4-Kanal 5-Kanal 10-Kanal Starstrip 10 Active DMX blinder...
- Seite 29 „10CH“ (zehn Kanäle) Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder...
-
Seite 30: Display-Einstellung
„OFF“ : Das Display schaltet sich bei Inaktivität nach einigen Sekunden ab. Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder... -
Seite 31: Master-Modus
„OFF“ : Der Master/Slave-Modus ist deaktiviert. Das Gerät arbeitet im Stand-Alone- Modus. Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder... - Seite 32 Master, aber nicht mittels DMX gesteuert wird. Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder...
-
Seite 33: Funktion
MODE M-01 … M-52 voreingestellte Fade-Programme 1 … 52 SPEE S-01 … S-10 Geschwindigkeit der Programme von langsam (01) bis schnell (10) Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Starstrip 10 Active DMX blinder... - Seite 34 Bedienung Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder...
- Seite 35 Wählen Sie mit den Pfeiltasten die gewünschte Einstellung und bestätigen Sie die Aus‐ wahl mit [OK]. Untermenü Einstellung Funktion MODE M-01 … M-17 voreingestellte Strobe-Programme 1 … 17 LIGT L000 … L100 Helligkeit der Programme Starstrip 10 Active DMX blinder...
- Seite 36 Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder...
-
Seite 37: Dimmer-Einstellung
Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Bestätigen Sie die Auswahl mit [OK]. Mit [M] gelangen Sie zurück in das übergeordnete Menü. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorherige Bestätigung [M]. Starstrip 10 Active DMX blinder... -
Seite 38: Menüübersicht
Bedienung 7.3 Menüübersicht Starstrip 10 Active DMX blinder... -
Seite 39: Funktionen Im 1-Kanal-Dmx-Modus
Dimmer (0 % bis 100 %) 7.5 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Lampen 1 … 5, Dimmer (0 % bis 100 %) 0 … 255 Lampen 6 … 10, Dimmer (0 % bis 100 %) Starstrip 10 Active DMX blinder... -
Seite 40: Funktionen Im 4-Kanal-Dmx-Modus
Dimmer (0 % bis 100 %) 7.7 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Lampen 1 … 2, Dimmer (0 % bis 100 %) 0 … 255 Lampen 3 … 4, Dimmer (0 % bis 100 %) Starstrip 10 Active DMX blinder... -
Seite 41: Funktionen Im 10-Kanal-Dmx-Modus
Lampe 2, Dimmer (0 % bis 100 %) 0 … 255 Lampe 3, Dimmer (0 % bis 100 %) 0 … 255 Lampe 4, Dimmer (0 % bis 100 %) 0 … 255 Lampe 5, Dimmer (0 % bis 100 %) Starstrip 10 Active DMX blinder... - Seite 42 Lampe 7, Dimmer (0 % bis 100 %) 0 … 255 Lampe 8, Dimmer (0 % bis 100 %) 0 … 255 Lampe 9, Dimmer (0 % bis 100 %) 0 … 255 Lampe 10, Dimmer (0 % bis 100 %) Starstrip 10 Active DMX blinder...
-
Seite 43: Technische Daten
Technische Daten Technische Daten Lichtquelle 10 × GU10, je 50 W Eigenschaften der Lichtquelle Farbtemperatur 2800 K Farbwiedergabeindex CRI Ra 99 Ansteuerung Tasten und Display am Gerät Anzahl der DMX-Kanäle 1, 2, 4, 5, 10 Starstrip 10 Active DMX blinder... - Seite 44 1085 mm × 150 mm × 130 mm Abmessungen ohne Bügel (B × H × T) 1000 mm × 140 mm × 80 mm Gewicht 5,6 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Starstrip 10 Active DMX blinder...
- Seite 45 Technische Daten Weitere Informationen Bauform inklusive Leuchtmittel Leuchtmittel Reflektor Farbe/Farbtemperatur (K) DMX-steuerbar Starstrip 10 Active DMX blinder...
-
Seite 46: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Starstrip 10 Active DMX blinder... -
Seite 47: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Starstrip 10 Active DMX blinder... - Seite 48 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Starstrip 10 Active DMX blinder...
- Seite 49 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Starstrip 10 Active DMX blinder...
-
Seite 50: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht ange‐ feuchteten fusselfreien Tuch ab. Starstrip 10 Active DMX blinder... -
Seite 51: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Starstrip 10 Active DMX blinder... - Seite 52 Notizen Starstrip 10 Active DMX blinder...
