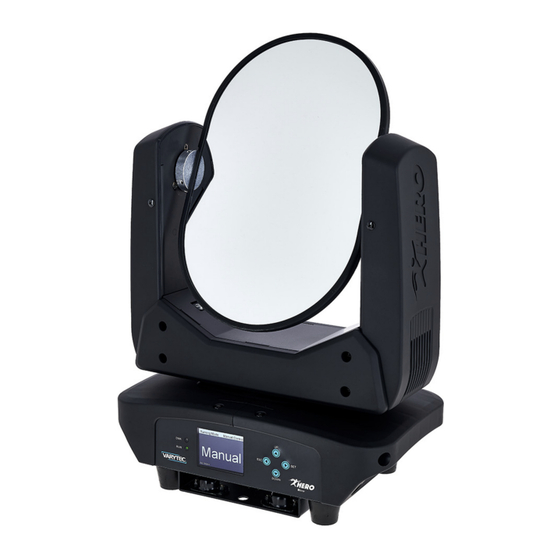

Varytec Hero Mirror Bedienungsanleitung
Moving head
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Varytec Hero Mirror
Inhaltszusammenfassung für Varytec Hero Mirror
- Seite 1 Hero Mirror Moving Head...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 06.10.2022, ID: 531495...
-
Seite 3: Inhaltsverzeichnis
7.2 Hauptmenü........................15 7.3 Betriebsarten........................16 7.4 Einstellungen........................17 7.5 Systeminformationen....................21 7.6 Menüübersicht....................... 22 7.7 Funktionen im 4-Kanal-DMX-Modus..............22 7.8 Funktionen im 8-Kanal-DMX-Modus..............23 Technische Daten......................... 24 Stecker- und Anschlussbelegungen................25 Fehlerbehebung........................26 Reinigung..........................27 Umweltschutz........................28 Hero Mirror Moving Head... - Seite 4 Hero Mirror Moving Head...
-
Seite 5: Allgemeine Hinweise
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kursivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursiv‐ druck markiert. Beispiele: „24ch“ , „OFF“ . Hero Mirror Moving Head... -
Seite 6: Symbole Und Signalwörter
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Hero Mirror Moving Head... - Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Hero Mirror Moving Head...
-
Seite 8: Sicherheitshinweise
Stellen Sie vor dem Einschalten und während des Betriebs sicher, dass sich keine Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbereich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. Hero Mirror Moving Head... - Seite 9 Filzgleiter oder Ähnliches. HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. Hero Mirror Moving Head...
-
Seite 10: Leistungsmerkmale
99% Reflektion mit geringem Lichtverlust Zwei bewegliche Achsen: – Tilt (endlose Rotation) – Pan (540°) Ansteuerung über DMX (4 oder 8 Kanäle) oder über Tasten und Display am Gerät Vorprogrammierte automatische Shows Musiksteuerung Master-/Slave-Modus Robustes Gehäuse aus Metall und Kunststoff Hero Mirror Moving Head... -
Seite 11: Installation
Teile einwirken. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezi‐ elle DMX-Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audioge‐ räten wie Mischpulten oder Verstärkern. Hero Mirror Moving Head... - Seite 12 Befestigungsmöglichkeiten Die Quick-Lock-Aufnahmen an der Gehäuseunterseite (A) dienen zur sicheren Mon‐ tage der mitgelieferten Haltebügel. Daran können Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt werden. Sicherheitsfangseile werden durch die Sicherheitsösen (B) an der Gehäuseunterseite geführt. Hero Mirror Moving Head...
-
Seite 13: Inbetriebnahme
Show ohne großen Programmieraufwand zu starten. Verbinden Sie den DMX-Aus‐ gang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Hero Mirror Moving Head... -
Seite 14: Anschlüsse Und Bedienelemente
10 [DMX In] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 5-polig 11 [DMX Out] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig 12 Sicherungshalter 13 [Power In] | Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 14 [Power Out] | Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen Geräts Hero Mirror Moving Head... -
Seite 15: Bedienung
Wählen Sie mit [UP] oder [DOWN] einen Wert zwischen „001“ und „512“ , um die gewünschte DMX-Adresse einzustellen, und bestätigen Sie mit [SET]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die folgende Tabelle zeigt für die verschiedenen DMX-Modi die jeweils höchste mög‐ liche DMX-Adresse. Hero Mirror Moving Head... -
Seite 16: Betriebsarten
Die folgenden Untermenüs stehen zur Auswahl: Menüebene 3 Menüebene 4 Beschreibung „Program“ „Program 1… Automatikprogramm 1 … 8 Program 8“ „Speed“ „0“ … „100“ Ablaufgeschwindigkeit von langsam bis schnell ð Das Gerät spielt die ausgewählte Show in einer Endlosschleife ab. Hero Mirror Moving Head... -
Seite 17: Einstellungen
„0“ … „255“ Ablaufgeschwindigkeit von Pan und Tilt einstellen, Geschwindigkeit zunehmend „TILT Rotation“ „0“ … „255“ Endlos-Rotation von Tilt einstellen, Geschwindigkeit abnehmend 7.4 Einstellungen Im Menü „Setting“ nehmen Sie Grundeinstellungen an den Parametern des Geräts vor. Hero Mirror Moving Head... - Seite 18 Bedienung Drücken Sie [SET], um das Hauptmenü zu aktivieren. Benutzen Sie [UP] oder [DOWN], bis das Display „Setting“ anzeigt, und bestä‐ tigen Sie mit [SET]. Hero Mirror Moving Head...
- Seite 19 Dunkelschaltung bei DMX-Ausfall „Auto Mode“ Betriebsart Automatikprogramme bei DMX-Ausfall „Manual Control“ manueller Modus beim DMX-Ausfall „Sound Mode“ Musiksteuerung bei DMX-Ausfall „Fan Mode“ Lüfter-Einstellung „Max“ maximale Geschwindigkeit „Automatic“ temperaturabhängige Geschwindig‐ keit „Silent“ leiser Modus „AutoCorrection“ Auto-Korrektur Pan und Tilt Hero Mirror Moving Head...
- Seite 20 Sie [SET] für 5 Sekunden. „OFF“ automatische Sperre ausgeschaltet „Test“ Funktionstest „Start“ Drücken Sie [SET], um den Funktions‐ test zu starten. Achtung! Das Gerät bewegt sich. Drücken Sie [ESC], um den Test zu beenden. Hero Mirror Moving Head...
-
Seite 21: Systeminformationen
Zeigt die aktuelle Laufzeit des Geräts an. „Total Time“ Zeigt die gesamte Laufzeit des Geräts an. „Current Mode “ Zeigt die aktuell eingestellte Betriebsart an. „Temperature Base“ Zeigt die aktuelle Temperatur der Gerätebasis an. „Software Version“ Zeigt die aktuelle Software-Version an. Hero Mirror Moving Head... -
Seite 22: Menüübersicht
Vorprogrammierte automatische Show 2 59…84 Vorprogrammierte automatische Show 3 85…110 Vorprogrammierte automatische Show 4 111…136 Vorprogrammierte automatische Show 5 137…162 Vorprogrammierte automatische Show 6 163…188 Vorprogrammierte automatische Show 7 189…214 Vorprogrammierte automatische Show 8 215…255 Musiksteuerung Pan und Tilt Hero Mirror Moving Head... -
Seite 23: Funktionen Im 8-Kanal-Dmx-Modus
Vorprogrammierte automatische Show 6 163…188 Vorprogrammierte automatische Show 7 189…214 Vorprogrammierte automatische Show 8 215…255 Musiksteuerung Pan und Tilt 0…189 Ohne Funktion 190…210 Reset, wenn der Wert für mindestens 10 Sekunden übertragen wird 211…255 Ohne Funktion Hero Mirror Moving Head... -
Seite 24: Technische Daten
IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 300 mm × 460 mm × 186 mm Gewicht 7,5 kg 186 mm Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) Hero Mirror Moving Head... -
Seite 25: Stecker- Und Anschlussbelegungen
DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) Hero Mirror Moving Head... -
Seite 26: Fehlerbehebung
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnitt‐ stellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Hero Mirror Moving Head... -
Seite 27: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetriebene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht angefeuchteten fusselfreien Tuch ab. Hero Mirror Moving Head... -
Seite 28: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land gel‐ tenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Hero Mirror Moving Head... - Seite 29 Notizen Hero Mirror Moving Head...
- Seite 30 Notizen Hero Mirror Moving Head...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
