Anschlüsse und Bedienelemente
6

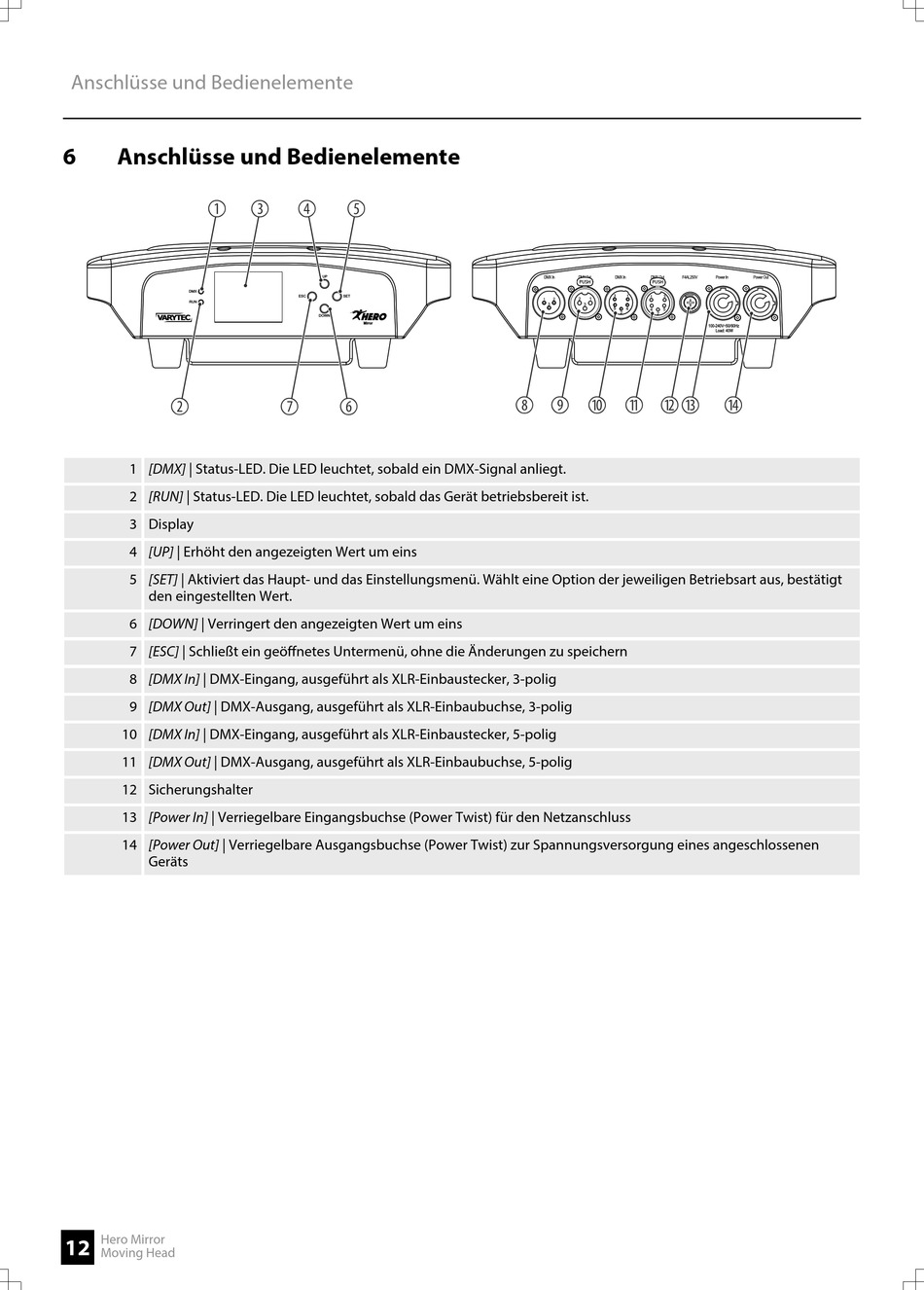

Anschlüsse und Bedienelemente
ö
DMX
RUN
#
1 [DMX] | Status-LED. Die LED leuchtet, sobald ein DMX-Signal anliegt.
2 [RUN] | Status-LED. Die LED leuchtet, sobald das Gerät betriebsbereit ist.
3 Display
4 [UP] | Erhöht den angezeigten Wert um eins
5 [SET] | Aktiviert das Haupt- und das Einstellungsmenü. Wählt eine Option der jeweiligen Betriebsart aus, bestätigt
den eingestellten Wert.
6 [DOWN] | Verringert den angezeigten Wert um eins
7 [ESC] | Schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern
8 [DMX In] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig
9 [DMX Out] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 3-polig
10 [DMX In] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 5-polig
11 [DMX Out] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig
12 Sicherungshalter
13 [Power In] | Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss
14 [Power Out] | Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen
Geräts
Hero Mirror
12
Moving Head
$
%
&
UP
ESC
SET
DOWN
Mirror
(
'
PUSH
PUSH
5
4
) * + , -.
100-240V~50/60Hz
Load: 40W
/
