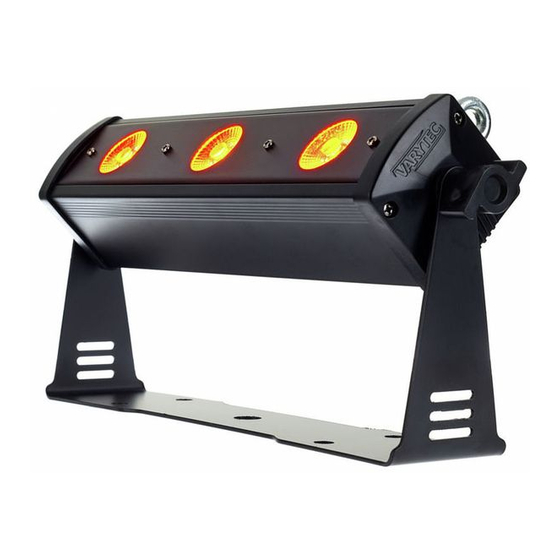

- Seite 1 Giga Bar HEX 3 Giga Bar HEX 3 BAT LED-bar...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 30.10.2019, ID: 472654, 472655...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................20 Installation..............................21 Inbetriebnahme............................25 Anschlüsse und Bedienelemente....................28 Bedienung..............................35 7.1 Gerät starten............................35 7.2 Bedienung am Gerät........................35 7.3 Menüübersicht.......................... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 6-Kanal-DMX-Modus..................46 7.7 Funktionen im 9-Kanal-DMX-Modus..................47 7.8 Funktionen im 11-Kanal-DMX-Modus..................48 Technische Daten............................ 50 Stecker- und Anschlussbelegungen....................54 Fehlerbehebung............................55 Reinigung..............................58 Umweltschutz............................59 Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 9: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 15 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 16 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 17 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 18 Sicherheitshinweise HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen.
- Seite 19 Sicherheitshinweise HINWEIS! Mögliche Beschädigung durch falsche Lagerung Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren. Laden Sie die Akkus vor längeren Pausen bis auf etwa 50 % ihrer Kapazität auf und schalten Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem‐ peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung.
-
Seite 20: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: LED-BAR mit 3 × RGBAWUV-LED, 6-in-1, je 12 W Netzbetrieb (Artnr. 472654) bzw. Batteriebetrieb (Artnr. 472655) Betriebsarten: – Automatik – – Master/Slave – Musiksteuerung über das eingebaute Mikrofon Steuerung über DMX (fünf verschiedene Modi), mit der mitgelieferten Infrarot-Fernbedie‐ nung sowie über Tasten und Display am Gerät Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. -
Seite 21: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 22 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 23 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.
-
Seite 24: Batterien In Die Fernbedienung Einlegen
Installation Batterien in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterien polaritätsrichtig gemäß der Markierung auf der Fernbedienung ein. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. -
Seite 25: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar... - Seite 26 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 27 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 28: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar... - Seite 29 Anschlüsse und Bedienelemente Feststellschraube für Montagebügel Montagebügel Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich unter der rechten Linse. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 30 Anschlüsse und Bedienelemente Rückseite Fangseilöse zur Befestigung des Sicherheitsfangseils Kaltgeräteeinbaustecker mit Sicherungshalter (Artnr. 472654) Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 31 Anschlüsse und Bedienelemente Anschlussbuchse für Netzteil zum Laden des Akkus (Artnr. 472655) Ein-/Ausschalter (Artnr. 472655) Display [MODE] Aktiviert das Hauptmenü und schließt ein geöffnetes Untermenü. [SETUP] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. [UP] Wechselt zwischen den Menüpunkten einer Menüebene, erhöht den angezeigten Wert um eins. [DOWN] Wechselt zwischen den Menüpunkten einer Menüebene, verringert den angezeigten Wert um eins.
- Seite 32 Anschlüsse und Bedienelemente [DMX IN] DMX-Eingang [DMX OUT] DMX-Ausgang Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 33: Fernbedienung
Anschlüsse und Bedienelemente Fernbedienung 11 Tasten zur Auswahl einer einzelnen Grundfarbe 12 [+], [–] Wechselt die Auto- bzw. Fade-Programme, erhöht bzw. verringert die Strobe- Geschwindigkeit Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar... - Seite 34 Anschlüsse und Bedienelemente 13 Auswahl einer Mischfarbe 14 Funktionsauswahl [Blackout] Taste zum Dunkelschalten (Blackout) bzw. zum Aufheben der Dunkelschaltung [Strobe] Schaltet den Strobe-Effekt (Blitzlicht) ein bzw. aus [Fullon] Schaltet alle Farben auf volle Helligkeit [Auto] Startet eine vorprogrammierte automatische Show [Fade] Schaltet den Fade-Effekt (Farbübergang) ein bzw.
-
Seite 35: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. Schalten Sie das Gerät mit dem Hauptschalter ein. Auf der Anzeige erscheint die aktuelle Betriebsart. 7.2 Bedienung am Gerät Menüsteuerung Drücken Sie [MODE], um das Hauptmenü zu öffnen oder zum Hauptmenü zurückzu‐ kehren. - Seite 36 Bedienung Bestätigen Sie die Auswahl mit [SETUP]. ð Das ausgewählte Untermenü öffnet sich bzw. der ausgewählte Wert wird über‐ nommen. Um ohne Änderungen zur nächsthöheren Menüebene zurückzukehren, drücken Sie [MODE]. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 37 Bedienung DMX-Adresse Mit „Addr“ können Sie den Startadresskanal für die DMX-Adresse auswählen. Drücken Sie [MODE] und wählen Sie mit [UP] oder [DOWN] das Untermenü „Addr“ aus. Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Startadresse von „A001“ … „A512“ aus.
- Seite 38 Bedienung DMX-Modus Mit „Chnd“ können Sie den DMX-Modus auswählen. Drücken Sie [MODE] und wählen Sie mit [UP] oder [DOWN] das Untermenü „Chnd“ aus. Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] den gewünschten DMX-Modus aus: „CH 3“ (3 Kanäle) „CH 4“...
- Seite 39 Bedienung Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Farbe aus; Anzeige „red“ , „Gree“ , „bLue“ , „Uhte“ , „YeLL“ , „UV“ . Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Intensität in einem Bereich von „000…255“...
- Seite 40 Bedienung Betriebsart Auto Mit „AUto“ können Sie fünf Automatikprogramme auswählen und eine Ablaufgeschwindigkeit einstellen. Drücken Sie [MODE] und wählen Sie mit [UP] oder [DOWN] das Untermenü „AUto“ aus. Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] das gewünschte Automatikprogramm aus; Anzeige „SH-1…SH-5“...
-
Seite 41: Musiksteuerung
Bedienung Wählen Sie mit [UP] bzw. [DOWN] den gewünschten Fade-Effekt aus; Anzeige „FA-1… FA-5“ . Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Ablaufgeschwindigkeit aus; Anzeige „SP01…SP15“ . Bestätigen Sie die Auswahl mit [SETUP]. ð... -
Seite 42: Blitzgeschwindigkeit
Bedienung Blitzgeschwindigkeit Mit „FLSH“ können Sie 15 Blitzgeschwindigkeiten auswählen. Drücken Sie [MODE] und wählen Sie mit [UP] oder [DOWN] das Untermenü „FLSH“ aus. Bestätigen Sie die Auswahl mit [SETUP]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Blitzgeschwindigkeit aus; Anzeige „FL01…FL15“... - Seite 43 Bedienung Batterieladeanzeige (nur Artnr. Mit „bAtt“ können Sie den Ladezustand der Batterie abrufen. 472655) Drücken Sie [MODE] und wählen Sie mit [UP] oder [DOWN] das Untermenü „bAtt“ aus. Bestätigen Sie die Auswahl mit [SETUP]. ð Der aktueller Ladezustand der Batterie wird angezeigt. Fernbedienung Mit „Ir“...
-
Seite 44: Menüübersicht
Bedienung 7.3 Menüübersicht Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar... -
Seite 45: Funktionen Im 3-Kanal-Dmx-Modus
Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 7.5 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) -
Seite 46: Funktionen Im 6-Kanal-Dmx-Modus
Bedienung 7.6 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) 0…255... -
Seite 47: Funktionen Im 9-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 9-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) 0…255... -
Seite 48: Funktionen Im 11-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 101…200 Farbwechsel, Geschwindigkeit ansteigend 201…255 Musiksteuerung 7.8 Funktionen im 11-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß... - Seite 49 Bedienung Kanal Wert Funktion 0…255 Intensität Master 0…255 Strobe Master 0…10 Ohne Funktion 11…100 Fade-Effekt 101…200 Farbwechsel 201…255 Musiksteuerung 0…255 Geschwindigkeit oder Sensitivität, wenn Kanal 9 = 11…200 0…14 Ohne Funktion 15…255 Farbmakros Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 50: Technische Daten
Technische Daten Technische Daten Lichtquelle 3 × RGBAWUV-LED, je 12 W Optische Eigenschaften Abstrahlwinkel 25° Ansteuerung Infrarot-Fernbedienung Tasten und Display am Gerät Steuerprotokoll DMX 512 Anzahl der DMX-Kanäle 3, 4, 6, 9, 11 Eingangsanschlüsse Spannungsver‐ Artnr. 472654: Kaltgeräteeinbaubuchse C14 sorgung Artnr. - Seite 51 Technische Daten Ausgangsanschlüsse DMX-Ansteue‐ XLR-Einbaubuchse, 3-polig rung Leistungsaufnahme 36 W Spannungsversorgung 100 – 240 V 50/60 Hz Sicherung (Artnr. 472654) 5 mm × 20 mm, 1 A, 250 V, träge Versorgungsspannung Artnr. 472655: Netzadapter (12,6 V , 1,5 A Plus am Innenleiter) Batterie/Akku Art der Batterie Lithium-Ionen...
- Seite 52 Technische Daten Umgebungsbedin‐ Temperaturbe‐ 0 °C…40 °C gungen reich Relative Luft‐ 50 %, nicht kondensierend feuchte Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 53 Technische Daten Weitere Informationen Bauform LED-Bar Outdoorfähig Nein Anzahl LEDs Farbmischung RGBAWUV LED-Typ x-in-1 Einzeln ansteuerbare LEDs Nein Lüfterlos Fernbedienung Inklusive Kabelloses DMX Nein Gehäusefarbe Schwarz Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 54: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 55: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar... - Seite 56 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung. Licht Bei Artnr. 472655 prüfen Sie den Ladezustand der Bat‐ terie. Trotz einwandfreier Stromversor‐ Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“...
- Seite 57 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
-
Seite 58: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 59: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 60 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 61 Notizen Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 62 Notizen Giga Bar HEX 3Giga Bar HEX 3 BAT LED-bar...
- Seite 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
