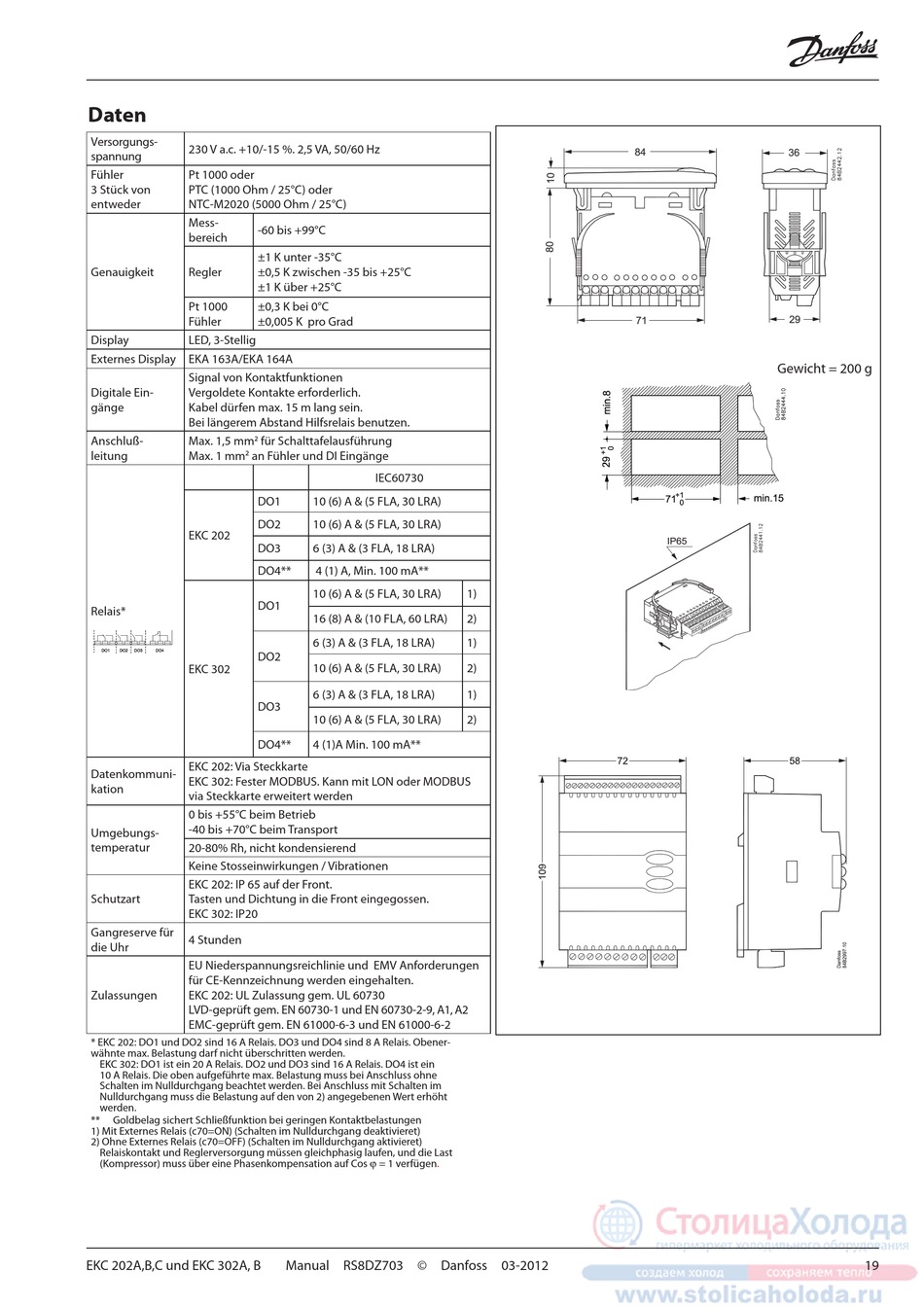

Danfoss EKC 202B Bedienungsanleitung Seite 19

Daten
Versorgungs-
230 V a.c. +10/-15 %. 2,5 VA, 50/60 Hz
spannung
Fühler Pt 1000 oder
3 Stück von PTC (1000 Ohm / 25°C) oder
entweder NTC-M2020 (5000 Ohm / 25°C)
Mess-
-60 bis +99°C
bereich
±1 K unter -35°C
Genauigkeit Regler ±0,5 K zwischen -35 bis +25°C
±1 K über +25°C
Pt 1000 ±0,3 K bei 0°C
Fühler ±0,005 K pro Grad
Display LED, 3-Stellig
Externes Display EKA 163A/EKA 164A
Signal von Kontaktfunktionen
Digitale Ein- Vergoldete Kontakte erforderlich.
gänge Kabel dürfen max. 15 m lang sein.
Bei längerem Abstand Hilfsrelais benutzen.
Anschluß- Max. 1,5 mm 2 für Schalttafelausführung
leitung Max. 1 mm an Fühler und DI Eingänge
2
DO1
DO2
EKC 202
DO3
DO4**
DO1
Relais*
DO2
EKC 302
DO3
DO4**
EKC 202: Via Steckkarte
Datenkommuni-
EKC 302: Fester MODBUS. Kann mit LON oder MODBUS
kation
via Steckkarte erweitert werden
0 bis +55°C beim Betrieb
-40 bis +70°C beim Transport
Umgebungs-
temperatur
20-80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
EKC 202: IP 65 auf der Front.
Schutzart Tasten und Dichtung in die Front eingegossen.
EKC 302: IP20
Gangreserve für
4 Stunden
die Uhr
EU Niederspannungsreichlinie und EMV Anforderungen
für CE-Kennzeichnung werden eingehalten.
Zulassungen EKC 202: UL Zulassung gem. UL 60730
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2
EMC-geprüft gem. EN 61000-6-3 und EN 61000-6-2
* EKC 202: DO1 und DO2 sind 16 A Relais. DO3 und DO4 sind 8 A Relais. Obener-
wähnte max. Belastung darf nicht überschritten werden.
EKC 302: DO1 ist ein 20 A Relais. DO2 und DO3 sind 16 A Relais. DO4 ist ein
10 A Relais. Die oben aufgeführte max. Belastung muss bei Anschluss ohne
Schalten im Nulldurchgang beachtet werden. Bei Anschluss mit Schalten im
Nulldurchgang muss die Belastung auf den von 2) angegebenen Wert erhöht
werden.
** Goldbelag sichert Schließfunktion bei geringen Kontaktbelastungen
1) Mit Externes Relais (c70=ON) (Schalten im Nulldurchgang deaktivieret)
2) Ohne Externes Relais (c70=OFF) (Schalten im Nulldurchgang aktivieret)
Relaiskontakt und Reglerversorgung müssen gleichphasig laufen, und die Last
(Kompressor) muss über eine Phasenkompensation auf Cos ϕ = 1
EKC 202A,B,C und EKC 302A, B
IEC60730
10 (6) A & (5 FLA, 30 LRA)
10 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
4 (1) A, Min. 100 mA**
10 (6) A & (5 FLA, 30 LRA)
16 (8) A & (10 FLA, 60 LRA)
6 (3) A & (3 FLA, 18 LRA)
10 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
10 (6) A & (5 FLA, 30 LRA)
4 (1)A Min. 100 mA**
verfügen.
Manual RS8DZ703 © Danfoss 03-2012
1)
2)
1)
2)
1)
2)
Gewicht = 200 g
