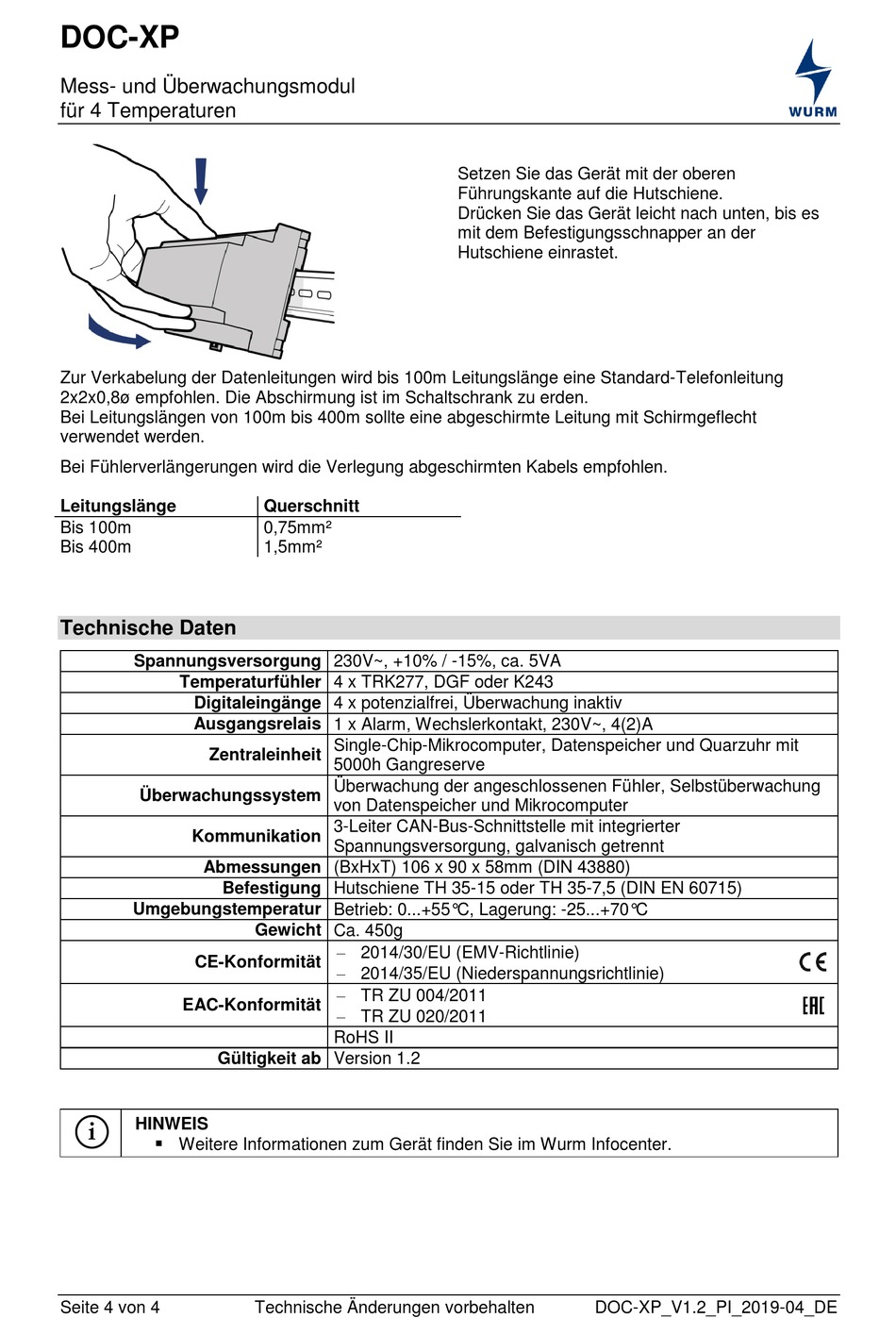

DOC-XP
Mess- und Überwachungsmodul
für 4 Temperaturen
Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge eine Standard-Telefonleitung
2x2x0,8ø empfohlen. Die Abschirmung ist im Schaltschrank zu erden.
Bei Leitungslängen von 100m bis 400m sollte eine abgeschirmte Leitung mit Schirmgeflecht
verwendet werden.
Bei Fühlerverlängerungen wird die Verlegung abgeschirmten Kabels empfohlen.
Leitungslänge
Bis 100m
Bis 400m
Technische Daten
Spannungsversorgung 230V~, +10% / -15%, ca. 5VA
Temperaturfühler 4 x TRK277, DGF oder K243
Digitaleingänge 4 x potenzialfrei, Überwachung inaktiv
Ausgangsrelais 1 x Alarm, Wechslerkontakt, 230V~, 4(2)A
Zentraleinheit
Überwachungssystem
Kommunikation
Abmessungen (BxHxT) 106 x 90 x 58mm (DIN 43880)
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
CE-Konformität
EAC-Konformität
Gültigkeit ab Version 1.2
HINWEIS
Weitere Informationen zum Gerät finden Sie im Wurm Infocenter.
Seite 4 von 4
Querschnitt
0,75mm²
1,5mm²
Single-Chip-Mikrocomputer, Datenspeicher und Quarzuhr mit
5000h Gangreserve
Überwachung der angeschlossenen Fühler, Selbstüberwachung
von Datenspeicher und Mikrocomputer
3-Leiter CAN-Bus-Schnittstelle mit integrierter
Spannungsversorgung, galvanisch getrennt
Gewicht Ca. 450g
− 2014/30/EU (EMV-Richtlinie)
− 2014/35/EU (Niederspannungsrichtlinie)
− TR ZU 004/2011
− TR ZU 020/2011
RoHS II
Technische Änderungen vorbehalten
Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
DOC-XP_V1.2_PI_2019-04_DE
