Beckhoff ZB8610 Dokumentation
Beckhoff ZB8610 Dokumentation

Beckhoff ZB8610 Dokumentation

Lüftermodul für ethercat- und busklemmen

Werbung

Dokumentation | DE
ZB8610
Lüftermodul für EtherCAT- und Busklemmen
26.09.2022 | Version: 1.7

Werbung

loading

Inhaltszusammenfassung für Beckhoff ZB8610

  • Seite 1 Dokumentation | DE ZB8610 Lüftermodul für EtherCAT- und Busklemmen 26.09.2022 | Version: 1.7...
  • Seite 3 Ausgabestände der Dokumentation .................... 7 2 Produktübersicht ............................ 8 Einführung ............................ 8 Technische Daten ...........................  10 Montage und Demontage........................  11 LED-Anzeige und Anschluss...................... 17 Grundlagen zur Funktion und Inbetriebnahme................ 18 3 Anhang .............................. 19 UL-Hinweise ............................  19 Support und Service........................ 20 ZB8610 Version: 1.7...
  • Seite 4 Inhaltsverzeichnis Version: 1.7 ZB8610...
  • Seite 5 , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...
  • Seite 6 Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
  • Seite 7 • Update Kapitel „Technische Daten“ • Update Kapitel „Inbetriebnahme“ • Update Kapitel „Technische Daten“ • Update Kapitel „Technische Daten“ • Update Kapitel „Grundlagen zur Funktion und Inbetriebnahme“ • Ergänzungen • Ergänzungen • Ergänzungen, 1. Veröffentlichung • Vorläufige Dokumentation für ZB8610 ZB8610 Version: 1.7...

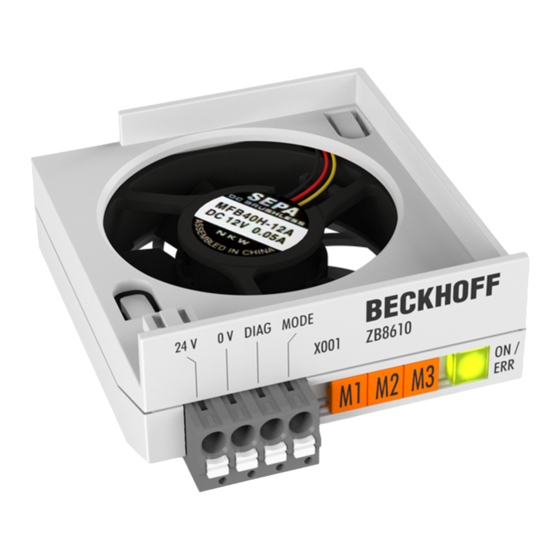

  • Seite 8 Abb. 1: ZB8610 Lüftermodul für EtherCAT- und Busklemmen Das Lüftermodul ZB8610 dient zur forcierten Luftzirkulation innerhalb des Klemmengehäuses und sorgt für einen besseren Wärmeabtransport aus dem Gehäuse. Es erweitert den thermischen Einsatzbereich der EtherCAT-Klemmen (ELxxxx) und Busklemmen (KLxxxx) und bietet viele neue Anwendungsmöglichkeiten.
  • Seite 9 Produktübersicht Abb. 2: Komponenten des ZB8610 ZB8610 Version: 1.7...
  • Seite 10 Produktübersicht Technische Daten Technische Daten ZB8610 Anzahl Kanäle 1 Lüfter Nennspannung 24 V DC (-15 %/+20 %) Stromaufnahme ca. 45 mA (bei 24 V Betriebsspannung) Betriebsarten temperaturgeregelt, volle Geschwindigkeit, frequenzgeregelt Drehfrequenz Lüfter in 9 Stufen über Frequenz einstellbar (1…9 Hz), max.
  • Seite 11 Produktübersicht Montage und Demontage Das Lüftermodul ZB8610 wird mit der als Zubehör mitgelieferten „Halterung 8 Kanal /16 Kanal Lüftermodul“ (s. Abb.) auf einen 48mm breiten Klemmenverbund der Beckhoff Standard bzw. High-Density (HD)-Klemmen aufgerastet. Abb. 3: Halterung Lüftermodul, 8 Kanal Abb. 4: Halterung Lüftermodul, 16 Kanal Die Breite der einzelnen Klemmen darf dabei 12mm (einfache Breite) oder 24mm (doppelte Breite) oder eine Kombination aus beiden sein.
  • Seite 12 Halter linksseitig wie in Abb. „Einrasten es Halters für Lüftermodul“ in die unteren Belüftungsaussparungen der ersten zu belüftenden Klemme ein. Abb. 5: Einrasten des Halters für Lüftermodul Nach einem deutlichen Klickgeräusch ist der Halter korrekt eingerastet. Abb. 6: Korrekt eingerasteter Halter, Frontansicht Version: 1.7 ZB8610...
  • Seite 13 2. Schieben Sie das Lüftermodul wie in Abb. „Anbringen des Lüftermoduls“ auf den Halter. Die Haltenase und die Aussparung (s. Abb. „Lüftermodul mit Aussparung über Haltenase schieben“) am Lüftermodul passen ineinander und schließen nach unten bündig ab. Abb. 8: Anbringen des Lüftermoduls ZB8610 Version: 1.7...
  • Seite 14 Abb. 9: Lüftermodul mit Aussparung über Haltenase schieben 3. Stellen Sie sicher, dass die Rastnase wie in Abb. „Rastnase in Nut schieben“ bis zum Klickgeräusch in die Nut geschoben wird. Das Lüftermodul ist nun korrekt angebracht. Abb. 10: Rastnase in Nut schieben Version: 1.7 ZB8610...
  • Seite 15 Produktübersicht Abb. 11: Korrekt angebrachtes Lüftermodul, Frontansicht Abb. 12: Korrekt angebrachtes Lüftermodul, Seitenansicht ZB8610 Version: 1.7...
  • Seite 16 Sorgen Sie bei der Montage von Klemmen mit Lüftermodul dafür, dass im Betrieb oberhalb und un- terhalb der Klemmen (incl. Lüftermodul) ausreichend Abstand (> 35 mm) zu anderen Komponenten eingehalten wird, so dass ein einwandfreier Betrieb des Moduls gewährleistet ist und die Klemmen ausreichend belüftet werden! Version: 1.7 ZB8610...
  • Seite 17 Produktübersicht LED-Anzeige und Anschluss Abb. 15: ZB8610 LED Diagnose LED Anzeige Keine Versorgungsspannung grün Versorgungsspannung vorhanden; Lüfter steht (temperaturgeregelt). blinkend Betriebsanzeige, Blinkfrequenz drehzahlabhängig (siehe Anschlussbelegung „Mode“) Fehler/Lüfter defekt Anschlussbelegung Bezeichnung Bedeutung 24 V +24 Volt Versorgungsspannung 0 V 0 V Versorgungsspannung Mode Eingang Lüfter-Drehzahlsteuerung über externe Spannung...
  • Seite 18 Betriebstemperatur von 70 °C betrieben werden. Die exakten klemmenspezifischen Angaben zu diesem Anwendungsfall sind in den Dokumentationen der jeweiligen Klemmen eingetragen. Inbetriebnahme • Schließen Sie das ZB8610 Lüftermodul entsprechend der Hinweise im Kapitel „LED-Anzeige und Anschluss [} 17]“ an. • Der Lüfter kann in drei unterschiedlichen Betriebsmodi betrieben werden: 1.
  • Seite 19 The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.
  • Seite 20 Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de...
  • Seite 22 Mehr Informationen: www.beckhoff.de/ZB8610 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
